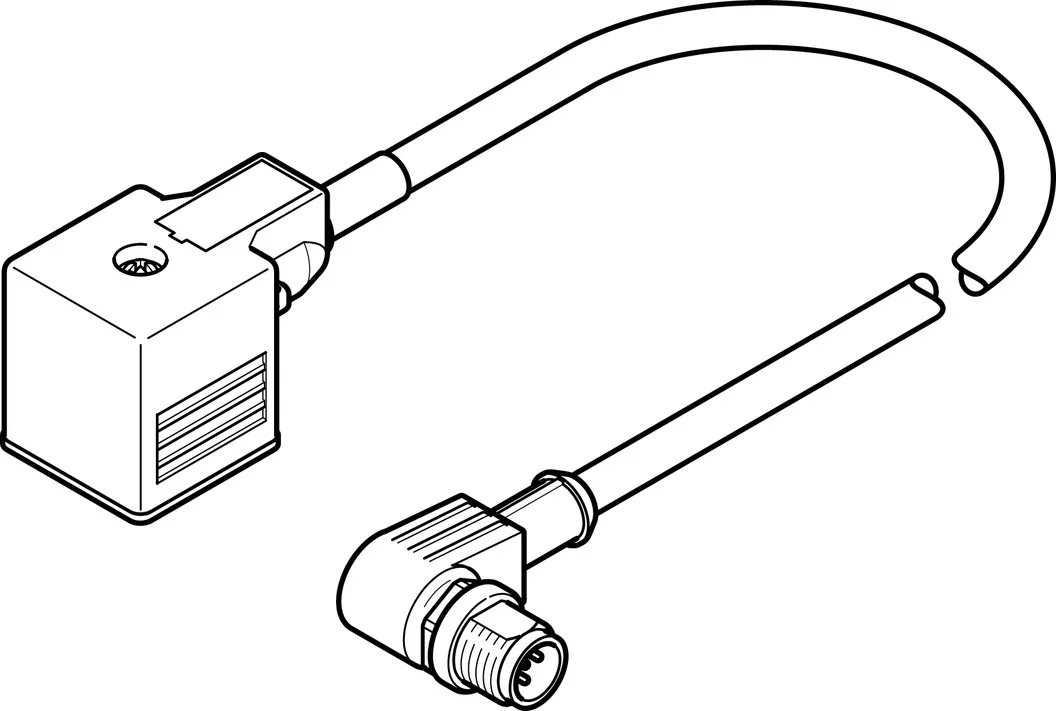

Kabel łączący NEBV-A1W3F-P-K-0.6-N-M12W3 (3679772) serii NEBV - Festo
Festo

Kabel łączący NEBV-A1W3F-P-K-0.6-N-M12W3 (3679772) serii NEBV - Festo

SKU: OT-FESTO068120 MPN: NEBV-A1W3F-P-K-0.6-N-M12W3
Producent: Festo
Cena netto/szt. 100,04 zł
123,05 zł brutto/szt.
Kabel łączący NEBV-A1W3F-P-K-0.6-N-M12W3 (3679772) serii NEBV - Festo
100,04 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBV-A1W3F-P-K-0.6-N-M12W3 (3679772) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Certyfikacjac CSA us (OL)
Wskaźnik stanu przełączeniaDioda LED żółta
Dodatkowe funkcjeObwód ochronny
Oznaczenie kablabez uchwytów na tabliczki
Waga produktu100 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaUkład przyłączy: typ A wg EN 175301-803
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniana elektrozaworze za pomocą śruby centralnej M3
Przyłącze elektryczne 1, układ połączeń00995710
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablakątowe
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył5
Przyłącze elektryczne 2, użyte piny/żyły3
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą z łbem sześciokątnym SW13
Przyłącze elektryczne 2, schemat przyłączy00995711
Zakres napięcia roboczego DC18 V
Znamionowe napięcie robocze DC24 V
Zakres napięcia roboczego AC18 V
Napięcie znamionowe AC24 V
Dopuszczalne obciążenie prądowe przy 40degC4 A
Odporność na napięcie udarowe0.8 kV
Przyłącze przewodu ochronnegowystępuje
Długość kabla0.6 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Średnica kabla5.9 mm
Tolerancja średnicy kabla+- 0,3 mm
Budowa kabla3 x 0,75 mm²
Stopień ochronyIP67
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-25 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-strefa III
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyTPE-U(PUR)
Kolor obudowyczarny
Materiał nakrętki kołpakowejCynkowy odlew kokilowy
Materiał powłoki izolacyjnejPP

Parametry techniczne - Kabel łączący NEBV-A1W3F-P-K-0.6-N-M12W3 (3679772) serii NEBV - Festo

Stopień zanieczyszczenia
3
Podłączenie elektryczne 2, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 2, liczba pinów/żył
5
Podłączenie elektryczne 2, zajęta liczba pinów/żył
3
Podłączenie elektryczne 2, sposób montażu
Śruba blokująca z sześciokątem SW13
Obciążalność prądowa przy 40°C
4 A
Odporność na piki napięcia
0.8 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Średnica kabla
5.9 mm
Budowa kabla
3x0,75
Temperatura otoczenia przy ruchomym ułożeniu kabla
-25 ... 80 °C
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Materiał izolacji
PP
Zakres napięcia roboczego AC
18 ... 30 V
Przyłącze uziemienia
Dostępne
Materiał nakrętki kołpakowej
Odlew ciśnieniowy cynkowy, Niklowanie
Nominalne napięcie robocze AC
24 V
Tolerancja średnicy kabla
± 0,3 mm
Wskaźnik stanu przełączania
Żółta dioda LED
Certyfikat
c CSA us (OL)
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP67
Długość kabla
0.6 m
Dopuszczenie
c CSA us (OL)
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
100 g
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Zakres napięcia roboczego DC
18 ... 30 V
Dodatkowe funkcje
Obwód ochronny
Temperatura otoczenia
-25 ... 80 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Złącze wtykowe producenta JST, seria PA, raster 2 mm, jednorzędowe
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Podłączenie elektryczne 1, sposób montażu
Na elektrozaworze z centralną śrubą M3
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Nr kat.
OT-FESTO068120

Pliki do pobrania - Kabel łączący NEBV-A1W3F-P-K-0.6-N-M12W3 (3679772) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 3679772datasheet.pdf Pobierz
