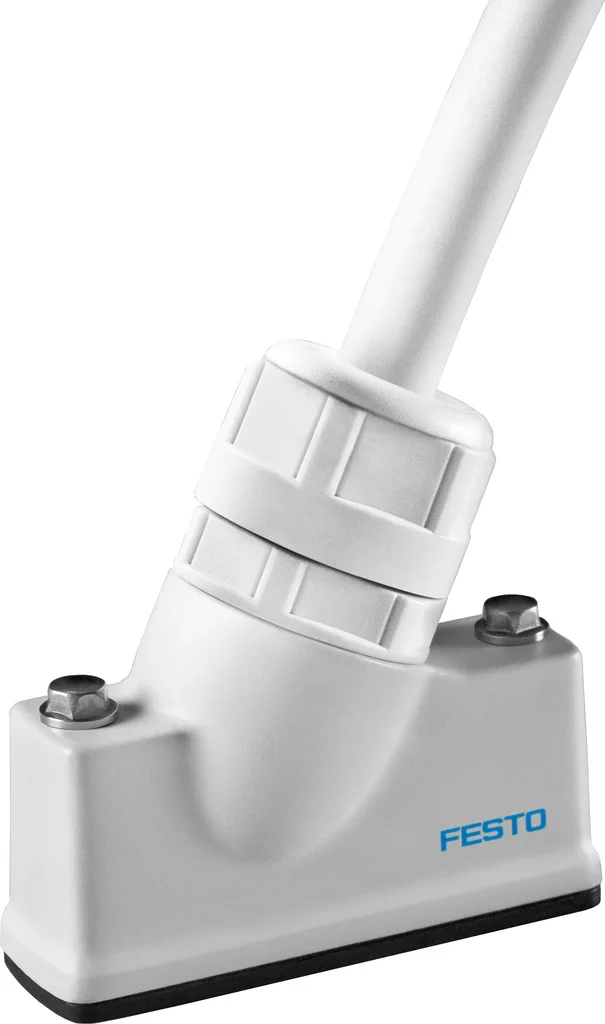

Kabel łączący NEBV-C-S7WA44HS-K-10-N-LE36-S10 (577378) serii NEBV - Festo
Festo

Kabel łączący NEBV-C-S7WA44HS-K-10-N-LE36-S10 (577378) serii NEBV - Festo

SKU: OT-FESTO051558 MPN: NEBV-C-S7WA44HS-K-10-N-LE36-S10
Producent: Festo
Cena netto/szt. 1 177,85 zł
1 448,76 zł brutto/szt.
Kabel łączący NEBV-C-S7WA44HS-K-10-N-LE36-S10 (577378) serii NEBV - Festo
1 177,85 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBV-C-S7WA44HS-K-10-N-LE36-S10 (577378) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

W oparciu o normęDIN 47100
Oznaczenie kablabez uchwytów na tabliczki
Częstotliwość połączeń50
Waga produktu1800 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaSub-D
Przyłącze elektryczne 1, liczba pinów/żył44
Przyłącze elektryczne 1, użyte piny/żyły36
Przyłącze elektryczne 1, rodzaj mocowania2x śruba 4-40 UNC
Przyłącze elektryczne 1, układ połączeń00995646
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył36
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC0.86 A
Przyłącze przewodu ochronnegobrak
Długość kabla10 m
Właściwości kablaStandard
Promień gięcia, kabel zainstalowany na stałe39 mm
Promień gięcia, ruchome ułożenie kabla115 mm
Średnica kabla9.6 mm
Tolerancja średnicy kabla+- 0,2 mm
Budowa kabla36 x 0,25 mm²
Przekrój znamionowy żyły przewodu0.25 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Cechy szczególneŁatwe do czyszczenia
Temperatura otoczenia-5 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Temperatura przechowywania-20 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo3 - silne obciążenie korozyjne
Materiał osłony kablaPVC
Kolor powłoki kablaszary
Materiał obudowyWzmocniony poliamid
Kolor obudowyszary
Materiał śrubStal nierdzewna
Materiał uszczelnieńEPDM
Materiał stykówBrąz pozłacany
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel łączący NEBV-C-S7WA44HS-K-10-N-LE36-S10 (577378) serii NEBV - Festo

Nominalny przekrój przewodu
0.25 mm2
Podłączenie elektryczne 1, sposób montażu
2 śruby 4-40 UNC, Z uszczelnieniem
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
36
Obciążalność prądowa przy 40°C
0.86 A
Charakterystyka kabla
Standard
Promień gięcia, kabel zainstalowany elastycznie
>= 115 mm
Średnica kabla
9.6 mm
Budowa kabla
36x0,25
Podłączenie elektryczne 1, zajęta liczba pinów/żył
36
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 60 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
PVC
Kolor powłoki kabla
Szary
Kolor obudowy
Szary
Materiał styków elektrycznych
Pozłacany mosiądz
Materiał izolacji
PVC
Przyłącze uziemienia
Nie występuje
Tolerancja średnicy kabla
± 0,2 mm
Specjalne właściwości
Łatwość czyszczenia
Promień gięcia, kabel zainstalowany na stałe
>= 39 mm
Materiał uszczelnień
EPDM
Stopień ochrony
IP65, IP67, IP69K
Długość kabla
10 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Materiał śrub
Stal szlachetna
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
W oparciu o normę
DIN 47100
Waga produktu
1800 g
Temperatura przechowywania
-20 ... 40 °C
Temperatura otoczenia
-5 ... 60 °C
Zakres napięcia roboczego DC
0 ... 30 V
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Sub-D
Podłączenie elektryczne 1, liczba pinów/żył
44
Nr kat.
OT-FESTO051558

Pliki do pobrania - Kabel łączący NEBV-C-S7WA44HS-K-10-N-LE36-S10 (577378) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 577378datasheet.pdf Pobierz
