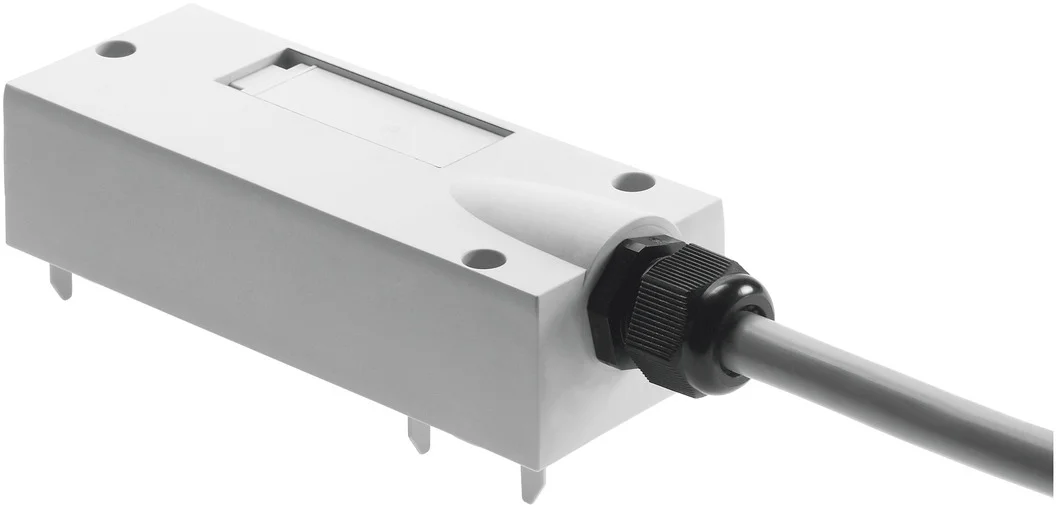

Kabel łączący NEBV-S1W37-E-2.5-LE10 (539240) serii NEBV - Festo
Festo

Kabel łączący NEBV-S1W37-E-2.5-LE10 (539240) serii NEBV - Festo

SKU: OT-FESTO023427 MPN: NEBV-S1W37-E-2.5-LE10
Producent: Festo
Cena netto/szt. 361,21 zł
444,29 zł brutto/szt.
Kabel łączący NEBV-S1W37-E-2.5-LE10 (539240) serii NEBV - Festo
361,21 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel łączący NEBV-S1W37-E-2.5-LE10 (539240) serii NEBV - Festo

  • Do cewek elektromagnetycznych typu A, typu B lub typu C
  • Do cewek elektromagnetycznych z gwintem M8x1 lub M12x1, kodowanie A
  • Do cewek elektromagnetycznych ZC lub różnych specjalnych schematów połączeń
  • Montaż z jednej lub po obu stronach
  • Długość kabla od 0,1 do 30 m
  • Z kablem PUR
  • Temperatura otoczenia od -25 do +80degC

Dane techniczne

Obszar zastosowańTylko do wyspy zaworowej z przyłączem wielostykowym VTSA/VTSA-F
Spełnia normęDIN 47100
Oznaczenie kablaz uchwytem na tabliczkę opisową
Waga produktu392 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablakątowe
Przyłącze elektryczne 1, technika przyłączeniowaSub-D
Przyłącze elektryczne 1, liczba pinów/żył37
Przyłącze elektryczne 1, użyte piny/żyły10
Przyłącze elektryczne 1, rodzaj mocowania3x śruba M4
Przyłącze elektryczne 1, układ połączeń00995644
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył10
Przyłącze elektryczne 2, użyte piny/żyły10
Zakres napięcia roboczego DC0 V
Dopuszczalne obciążenie prądowe przy 40degC2 A
Odporność na napięcie udarowe1 kV
Długość kabla2.5 m
Właściwości kablaMożliwość stosowania w prowadnicach kabli
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, kabel zainstalowany na stałe30 mm
Promień gięcia, ruchome ułożenie kabla74 mm
Średnica kabla7.4 mm
Budowa kabla10 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Stopień ochronyIP65
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-5 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyPA
Materiał powłoki izolacyjnejPVC

Parametry techniczne - Kabel łączący NEBV-S1W37-E-2.5-LE10 (539240) serii NEBV - Festo

Warunki testowania kabla
Warunki testu na zapytanie
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
10
Podłączenie elektryczne 2, zajęta liczba pinów/żył
10
Obciążalność prądowa przy 40°C
2 A
Odporność na piki napięcia
1 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Podłączenie elektryczne 1, sposób montażu
3 śruby M4
Promień gięcia, kabel zainstalowany elastycznie
>= 74 mm
Średnica kabla
7.4 mm
Budowa kabla
10x0,34
Nominalny przekrój przewodu
0.34 mm2
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Materiał izolacji
PVC
Obszary zastosowań
Tylko dla złącza multi-pin wyspy zaworowej VTSA/VTSA-F
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP65, NEMA 4
Długość kabla
2.5 m
Materiał obudowy
PA
Zgodność z normą
DIN 47100
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
392 g
Promień gięcia, kabel zainstalowany na stałe
>= 30 mm
Zakres napięcia roboczego DC
0 ... 30 V
Temperatura otoczenia
-5 ... 50 °C
Oznaczenie kabla
Z uchwytem tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Kątowe
Podłączenie elektryczne 1, technologia podłączenia
Sub-D
Podłączenie elektryczne 1, liczba pinów/żył
37
Podłączenie elektryczne 1, zajęta liczba pinów/żył
10
Nr kat.
OT-FESTO023427

Pliki do pobrania - Kabel łączący NEBV-S1W37-E-2.5-LE10 (539240) serii NEBV - Festo

  • D15000100140600.PDF Pobierz
  • 539240datasheet.pdf Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
