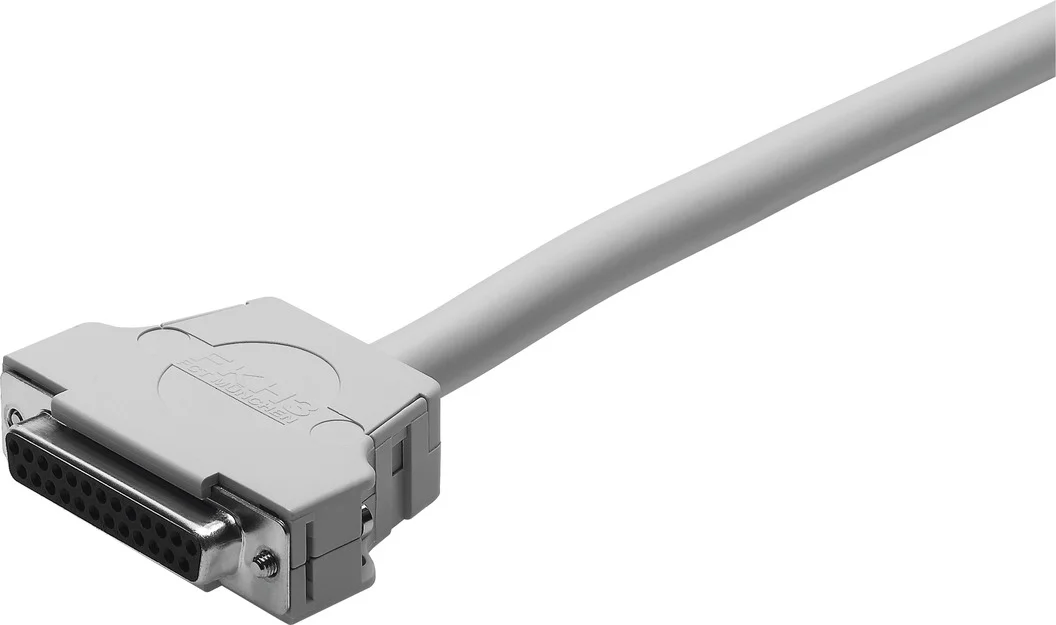

Kabel przyłączeniowy KMP6-25P-20-10 (530048) serii KMP6 - Festo
Festo

Kabel przyłączeniowy KMP6-25P-20-10 (530048) serii KMP6 - Festo

SKU: OT-FESTO011450 MPN: KMP6-25P-20-10
Producent: Festo
Cena netto/szt. 961,98 zł
1 183,24 zł brutto/szt.
Kabel przyłączeniowy KMP6-25P-20-10 (530048) serii KMP6 - Festo
961,98 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel przyłączeniowy KMP6-25P-20-10 (530048) serii KMP6 - Festo

  • Gniazdo wtykowe z kablem do przyłącza wielostykowego
  • Wstępnie zmontowany
  • Mocowanie za pomocą nakrętki i 2 śrub

Dane techniczne

Spełnia normęDIN 41652
Oznaczenie kablabez uchwytów na tabliczki
Częstotliwość połączeń50
Waga produktu1600 g
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaprostokątny
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaSub-D
Przyłącze elektryczne 1, liczba pinów/żył25
Przyłącze elektryczne 1, użyte piny/żyły25
Przyłącze elektryczne 1, rodzaj mocowania2x śruba 4-40 UNC
Przyłącze elektryczne 1, układ połączeń00995642
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, rodzaj przyłączaKabel
Przyłącze elektryczne 2, technika przyłączeniowaotwarty koniec
Przyłącze elektryczne 2, liczba pinów/żył25
Przyłącze elektryczne 2, użyte piny/żyły25
Zakres napięcia roboczego DC0 V
Znamionowe napięcie robocze DC24 V
Dopuszczalne obciążenie prądowe przy 40degC2.8 A
Odporność na napięcie udarowe1 kV
Długość kabla10 m
Właściwości kablaStandard
Warunki testowania kablaWarunki testu na żądanie
Promień gięcia, kabel zainstalowany na stałe103 mm
Promień gięcia, ruchome ułożenie kabla103 mm
Średnica kabla10.3 mm
Tolerancja średnicy kabla+- 0,25 mm
Budowa kabla20 x 0,25 mm² + 5 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Zakończenia żyłtępo odcięte
Stopień ochronyIP40
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego-5 degC
Temperatura przechowywania-25 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia2
Materiał osłony kablaPVC
Kolor powłoki kablaszary
Materiał obudowyWzmocniony PBT
Kolor obudowyszary
Materiał śruby ryglującejMosiądz, niklowany
Materiał stykówStop miedzi, pozłacany

Parametry techniczne - Kabel przyłączeniowy KMP6-25P-20-10 (530048) serii KMP6 - Festo

Średnica kabla
10.3 mm
Podłączenie elektryczne 1, sposób montażu
2 śruby 4-40 UNC
Podłączenie elektryczne 2, funkcja
Controller side
Podłączenie elektryczne 2, typ podłączenia
Kabel
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
25
Podłączenie elektryczne 2, zajęta liczba pinów/żył
25
Obciążalność prądowa przy 40°C
2.8 A
Odporność na piki napięcia
1 kV
Charakterystyka kabla
Standard
Warunki testowania kabla
Warunki testu na zapytanie
Promień gięcia, kabel zainstalowany elastycznie
>= 103 mm
Podłączenie elektryczne 1, zajęta liczba pinów/żył
25
Budowa kabla
20x0,25+5x0,34
Nominalny przekrój przewodu
0.25 mm2, 0.34 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
-5 ... 70 °C
Stopień zanieczyszczenia
2
Materiał powłoki kabla
PVC
Kolor powłoki kabla
Szary
Kolor obudowy
Szary
Materiał zamka śrubowego
Niklowany mosiądz
Materiał styków elektrycznych
Pozłacany stop miedzi
Końce żył
Cut off bluntly
Tolerancja średnicy kabla
± 0,25 mm
Zakres napięcia roboczego DC
0 ... 30 V
Stopień ochrony
IP40
Długość kabla
10 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PBT
Zgodność z normą
DIN 41652
Zgodność z PWIS
VDMA24364-B2-L
Waga produktu
1600 g
Temperatura przechowywania
-25 ... 75 °C
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 103 mm
Temperatura otoczenia
-25 ... 70 °C
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Liczba podłączeń/rozłączeń
50
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Kątowa
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
Sub-D
Podłączenie elektryczne 1, liczba pinów/żył
25
Nr kat.
OT-FESTO011450

Pliki do pobrania - Kabel przyłączeniowy KMP6-25P-20-10 (530048) serii KMP6 - Festo

  • D15000100140600.PDF Pobierz
  • 530048datasheet.pdf Pobierz
