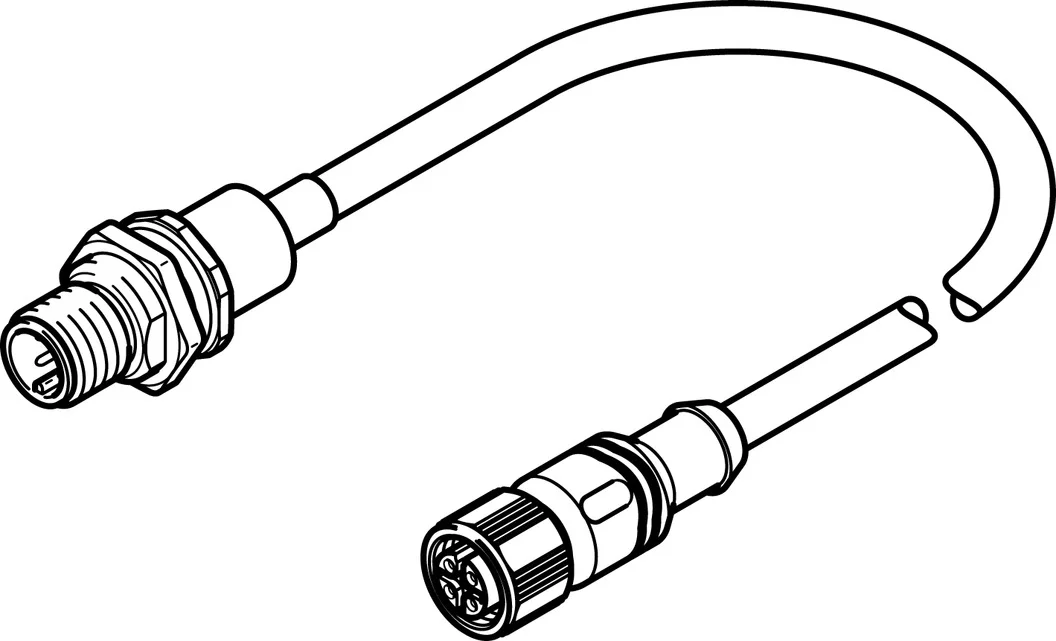

Kabel silnika NEBM-M12G4-RS-2.23-N-M12G4H (571900) serii NEBM - Festo
Festo

Kabel silnika NEBM-M12G4-RS-2.23-N-M12G4H (571900) serii NEBM - Festo

SKU: OT-FESTO035098 MPN: NEBM-M12G4-RS-2.23-N-M12G4H
Producent: Festo
Cena netto/szt. 369,70 zł
454,73 zł brutto/szt.
Kabel silnika NEBM-M12G4-RS-2.23-N-M12G4H (571900) serii NEBM - Festo
369,70 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kabel silnika NEBM-M12G4-RS-2.23-N-M12G4H (571900) serii NEBM - Festo

Zawsze odpowiednie połączenie między silnikiem a sterownikiem napędu serwo:Kable przyłączeniowe NEBM są optymalnie dostosowane do silników serwo, silników skokowych, sterowników silników i sterowników napędów serwo firmy Festo.

  • Do silników serwo i skokowych
  • Do sterowników silnika CMMS-ST, CMMP-AS
  • Do sterownika napędu serwo
  • Możliwość stosowania w dużym zakresie temperatury
  • Możliwość stosowania w prowadnicach kabli

Dane techniczne

Spełnia normęDIN 47100
Oznaczenie kablabez uchwytów na tabliczki
Przyłącze elektryczne 1, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaGniazdo wtykowe
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą SW14
Przyłącze elektryczne 1, układ połączeń00995385
Przyłącze elektryczne 2, funkcjaStrona sterowania
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłączaWtyczka
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM12x1, kodowanie A wg EN 61076-2-101
Przyłącze elektryczne 2, liczba pinów/żył4
Przyłącze elektryczne 2, użyte piny/żyły4
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą z sześciokątem SW18
Przyłącze elektryczne 2, schemat przyłączy00995386
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC4 A
Ekranowanietak
Długość kabla2.23 m
Właściwości kablaodpowiedni do robotów
Promień gięcia, ruchome ułożenie kabla60 mm
Średnica kabla5.9 mm
Budowa kabla4 x 0,34 mm²
Przekrój znamionowy żyły przewodu0.34 mm²
Stopień ochronyIP67
Uwaga o stopniu ochronyw stanie zamontowanym
Temperatura otoczenia-25 degC
Temperatura otoczenia w przypadku kabla ruchomego0 degC
Znak CE (patrz deklaracja zgodności)zgodnie z dyrektywą UE RoHS
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK RoHS
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaczarny
Materiał obudowyTPE-U(PUR)
Materiał uszczelnieńNBR
Materiał powłoki izolacyjnejTPE-E

Parametry techniczne - Kabel silnika NEBM-M12G4-RS-2.23-N-M12G4H (571900) serii NEBM - Festo

Promień gięcia, kabel zainstalowany elastycznie
>= 60 mm
Podłączenie elektryczne 2, konstrukcja
Okrągły
Podłączenie elektryczne 2, typ podłączenia
Wtyczka
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 2, liczba pinów/żył
4
Podłączenie elektryczne 2, zajęta liczba pinów/żył
4
Podłączenie elektryczne 2, sposób montażu
Screw locking with hexagonal SW18
Obciążalność prądowa przy 40°C
4 A
Charakterystyka kabla
odpowiedni do stosowania przy robotach
Podłączenie elektryczne 2, funkcja
Controller side
Średnica kabla
5.9 mm
Budowa kabla
4x0,34, Ekranowany
Nominalny przekrój przewodu
0.34 mm2
Temperatura otoczenia przy ruchomym ułożeniu kabla
0 ... 40 °C
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Czarny
Materiał izolacji
TPE-E
Zakres napięcia roboczego AC
0 ... 250 V
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Materiał uszczelnień
NBR
Stopień ochrony
IP67
Długość kabla
2.23 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
TPE-U(PUR)
Zgodność z normą
DIN 47100, EN 61984
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zakres napięcia roboczego DC
0 ... 250 V
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Temperatura otoczenia
-25 ... 80 °C
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M12x1, typ A zgodnie z EN 61076-2-101
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Podłączenie elektryczne 1, sposób montażu
Screw locking with SW14
Nr kat.
OT-FESTO035098

Pliki do pobrania - Kabel silnika NEBM-M12G4-RS-2.23-N-M12G4H (571900) serii NEBM - Festo

  • Karta katalogowa Pobierz
  • 571900datasheet.pdf Pobierz
