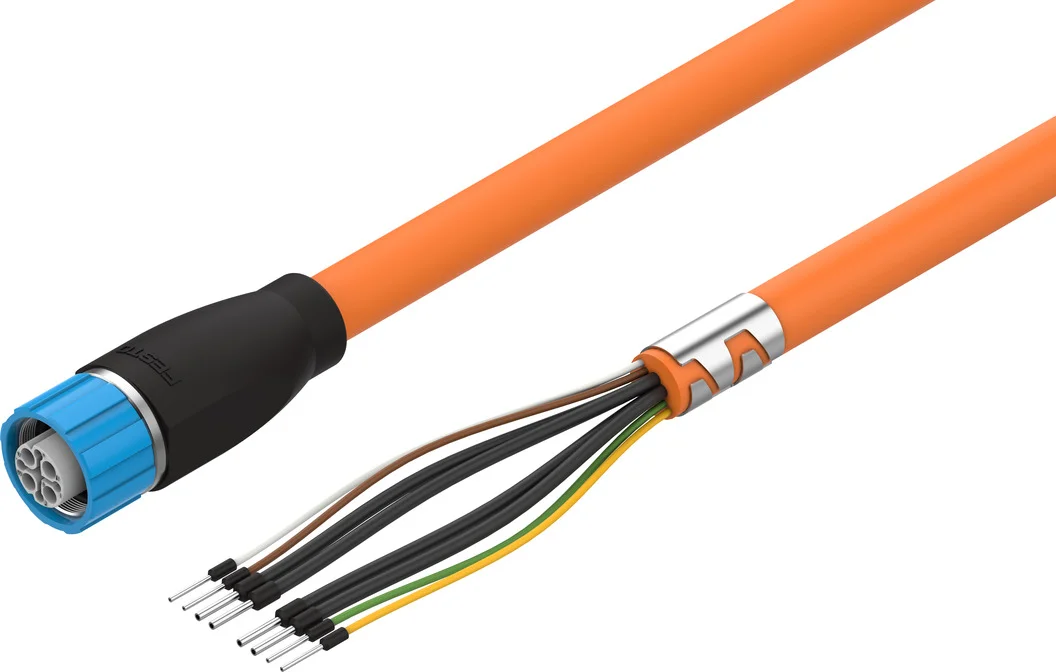

Kabel silnika NEBM-M16G8-E-7.5-Q7-LE8 (8004663) serii NEBM - Festo
SKU: OT-FESTO038995
MPN: NEBM-M16G8-E-7.5-Q7-LE8
Producent:
Festo
Cena netto/szt.
1 297,14 zł
1 595,48 zł
brutto/szt.
Opis produktu - Kabel silnika NEBM-M16G8-E-7.5-Q7-LE8 (8004663) serii NEBM - Festo
Zawsze odpowiednie połączenie między silnikiem a sterownikiem napędu serwo:Kable przyłączeniowe NEBM są optymalnie dostosowane do silników serwo, silników skokowych, sterowników silników i sterowników napędów serwo firmy Festo.
- Do silników serwo i skokowych
- Do sterowników silnika CMMS-ST, CMMP-AS
- Do sterownika napędu serwo
- Możliwość stosowania w dużym zakresie temperatury
- Możliwość stosowania w prowadnicach kabli
Dane techniczne
| W oparciu o normę | EN 61984 |
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | okrągły |
| Przyłącze elektryczne 1, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 1, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 1, technika przyłączeniowa | M16X0,75 |
| Przyłącze elektryczne 1, liczba pinów/żył | 8 |
| Przyłącze elektryczne 1, użyte piny/żyły | 6 |
| Przyłącze elektryczne 1, układ połączeń | 00995654 |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 2, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 2, liczba pinów/żył | 8 |
| Przyłącze elektryczne 2, użyte piny/żyły | 6 |
| Zakres napięcia roboczego DC | 0 V |
| Informacja o zakresie napięcia roboczego DC | 0 - 300 V dla przewodu o przekroju 0,25 mm² |
| Zakres napięcia roboczego AC | 0 V |
| Uwaga dotycząca zakresu napięcia roboczego AC | 0 - 300 V do przewodu o przekroju 0,25 mm² |
| Dopuszczalne obciążenie prądowe przy 40degC | 12 A |
| Uwaga dotycząca obciążalności prądowej w 40 deg C | 4 A dla przewodu o przekroju 0,25 mm² |
| Odporność na napięcie udarowe | 6 kV |
| Uwaga dotycząca odporności na przepięcia | 4 kV dla przewodu o przekroju 0,25 mm² |
| Ekranowanie | tak |
| Długość kabla | 7.5 m |
| Właściwości kabla | Możliwość stosowania w prowadnicach kabli |
| Promień gięcia, kabel zainstalowany na stałe | 55 mm |
| Promień gięcia, ruchome ułożenie kabla | 110 mm |
| Średnica kabla | 11 mm |
| Budowa kabla | 4 x 0,75 mm² + 2 x (2 x 0,25 mm²) |
| Przekrój znamionowy żyły przewodu | 0.75 mm² |
| Zakończenia żył | Zaślepka końca kabla |
| Stopień ochrony | IP65 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -50 degC |
| Temperatura otoczenia w przypadku kabla ruchomego | -40 degC |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą niskonapięciową UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK RoHS |
| Zgodność z LABS | VDMA24364-B2-L |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Stopień zanieczyszczenia | 3 |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Materiał osłony kabla | TPE-U(PUR) |
| Kolor powłoki kabla | pomarańczowy |
| Materiał powłoki izolacyjnej | TPE-E |
Parametry techniczne - Kabel silnika NEBM-M16G8-E-7.5-Q7-LE8 (8004663) serii NEBM - Festo
Temperatura otoczenia przy ruchomym ułożeniu kabla
-40 ... 90 °C
Podłączenie elektryczne 2, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 2, liczba pinów/żył
8
Podłączenie elektryczne 2, zajęta liczba pinów/żył
6
Obciążalność prądowa przy 40°C
12 A
Odporność na piki napięcia
6 kV
Charakterystyka kabla
odpowiedni do prowadnicy kabli
Promień gięcia, kabel zainstalowany elastycznie
>= 110 mm
Średnica kabla
11 mm
Budowa kabla
4x0,75+2x(2x0,25), Ekranowany
Nominalny przekrój przewodu
0.25 mm2, 0.75 mm2
Podłączenie elektryczne 2, typ podłączenia
Kabel
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Pomarańczowy
Zwrócić uwagę na obciążalność prądową przy 40°C
4 A dla 0,25 mm²
Materiał izolacji
TPE-E
Zakres napięcia roboczego AC
0 ... 600 V
Końce żył
Zaślepka końca kabla
Zwrócić uwagę na zakres napięcia roboczego DC
0 - 300 V dla 0,25 mm²
Zwrócić uwagę na zakres napięcia roboczego AC
0 - 300 V dla 0,25 mm²
Zwrócić uwagę na odporność na napięcie udarowe
4 kV dla 0,25 mm²
Zwrócić uwagę na stopień ochrony
W stanie zmontowanym
Stopień ochrony
IP65
Długość kabla
7.5 m
Uwaga dotycząca materiałów
Zgodne z RoHS
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-B2-L
W oparciu o normę
EN 61984
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU dla niskich napięć, Zgodnie z dyrektywą EU RoHS
Promień gięcia, kabel zainstalowany na stałe
>= 55 mm
Zakres napięcia roboczego DC
0 ... 600 V
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi urządzeń elektrycznych, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Temperatura otoczenia
-50 ... 90 °C
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Field device side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Gniazdo wtykowe
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Podłączenie elektryczne 1, technologia podłączenia
M16x0,75
Podłączenie elektryczne 1, liczba pinów/żył
8
Podłączenie elektryczne 1, zajęta liczba pinów/żył
6
Podłączenie elektryczne 2, funkcja
Controller side
Nr kat.
OT-FESTO038995
Pliki do pobrania - Kabel silnika NEBM-M16G8-E-7.5-Q7-LE8 (8004663) serii NEBM - Festo
- Karta katalogowa Pobierz
- 8004663datasheet.pdf Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
