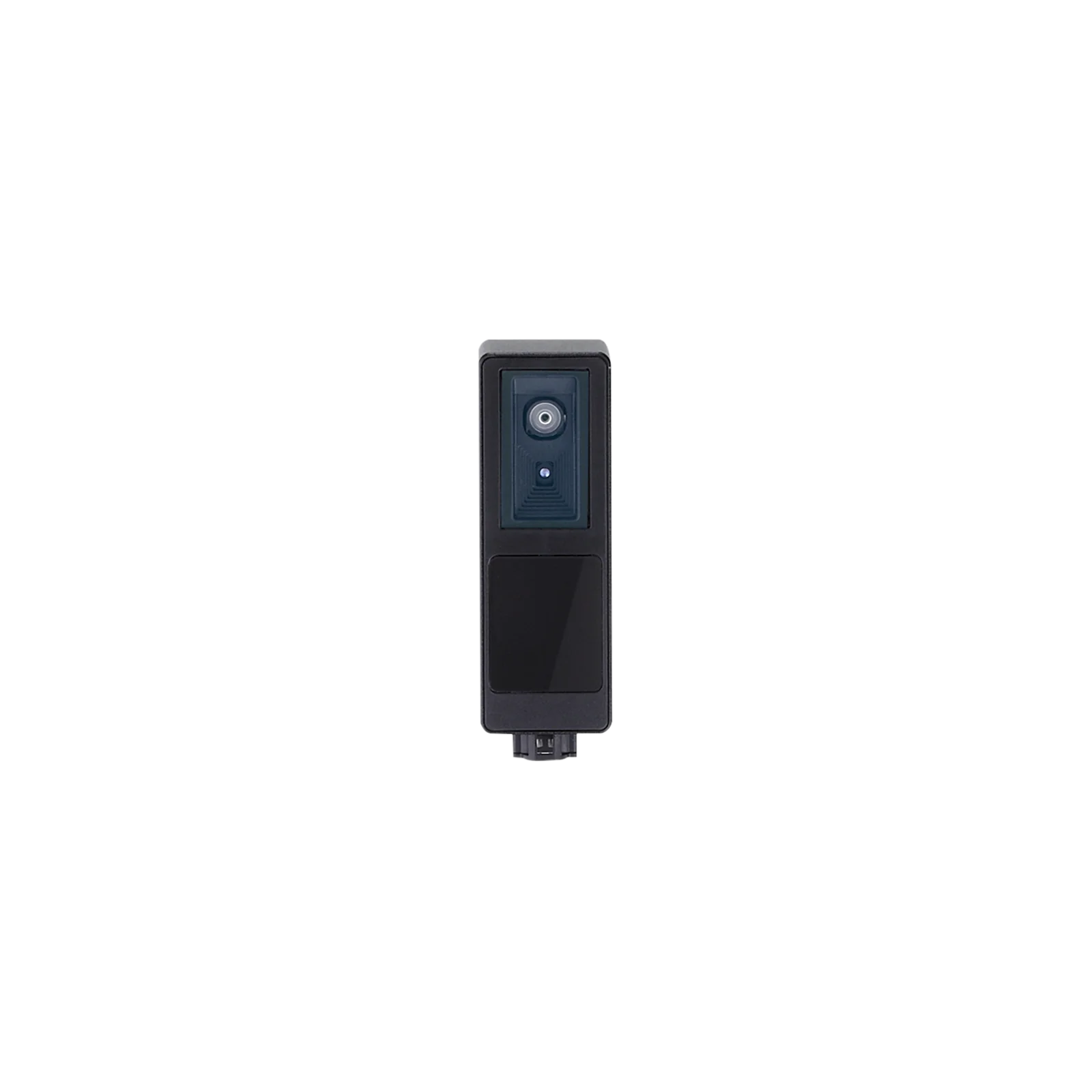

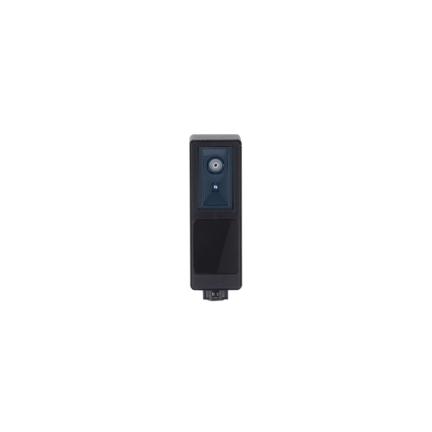

Kamera 3D O3RIOOKG/2D3D/ZN/O/S/60 (O3R222) - IFM

SKU: OC-IFM012624 MPN: O3R222
Producent: IFM
Cena netto/szt. 1 516,28 zł
1 865,02 zł brutto/szt.
Kamera 3D O3RIOOKG/2D3D/ZN/O/S/60 (O3R222) - IFM
1 516,28 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Kamera 3D O3RIOOKG/2D3D/ZN/O/S/60 (O3R222) - IFM

Cechy produktu

Rozdzielczość obrazu[px]1280 x 800
Rozdzielczość obrazu 3D[px]224 x 172
Kąt widzenia[°]128 x 80
Kąt widzenia 3D[°]60 x 45
Częstotliwość wyzwalania[Hz]20
Częstotliwość wyzwalania 3D[Hz]20

Dane elektryczne

Napięcie zasilania[V]19,2...28,8 DC
Maks. obecne zużycie[mA]800
Moc pobierana[W]8,6; ((FPS x 0,32) + 2,2; FPS = Framerate Head)
Czujnik obrazuPMD 3D ToF-Chip / 2D Chip
Zintegrowane oświetlenietak; (podczerwień: 940 nm niewidzialne promieniowanie)

Strefa działania

Rozdzielczość obrazu[px]1280 x 800
Rozdzielczość obrazu 3D[px]224 x 172
Kąt widzenia[°]128 x 80
Kąt widzenia 3D[°]60 x 45
Częstotliwość wyzwalania[Hz]20
Częstotliwość wyzwalania 3D[Hz]20

Interfejsy

Standard transmisji danychFPD-Link
Typ wtyczkiHFM (Mini-Fakra)

Warunki pracy

Temperatura otoczenia[°C]-10...40
Temperatura składowania[°C]-40...85
OchronaIP 54

Testy / dopuszczenia

EMC
EN IEC 61000-6-4radiacja poprzez interferencje / strefa zamieszkania, komercyjna i lekko przemysłowa
EN IEC 61000-6-2odporność na zakłócenia / środowiska przemysłowe
Odporność na wstrząsy
EN 60068-2-2750 g / (11 ms) niepowtarzalne
EN 60068-2-2740 g / (6 ms) powtarzalne
Odporność na wibracje
EN 60068-2-62 g / (10...150 Hz)
EN 60068-2-642,3 g RMS / (10...500 Hz)
Klasa ochrony laserowej1
Uwagi dotyczące ochrony lasera
Uwaga:niewidzialne promieniowanie laserowe
klasa laserowa:1
IEC 60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
Bezpieczeństwo elektryczne
EN 61010-2-201zasilanie elektryczne tylko za pośrednictwem obwodów PELV
MTTF[lata]42

Dane mechaniczne

Waga[g]190,495

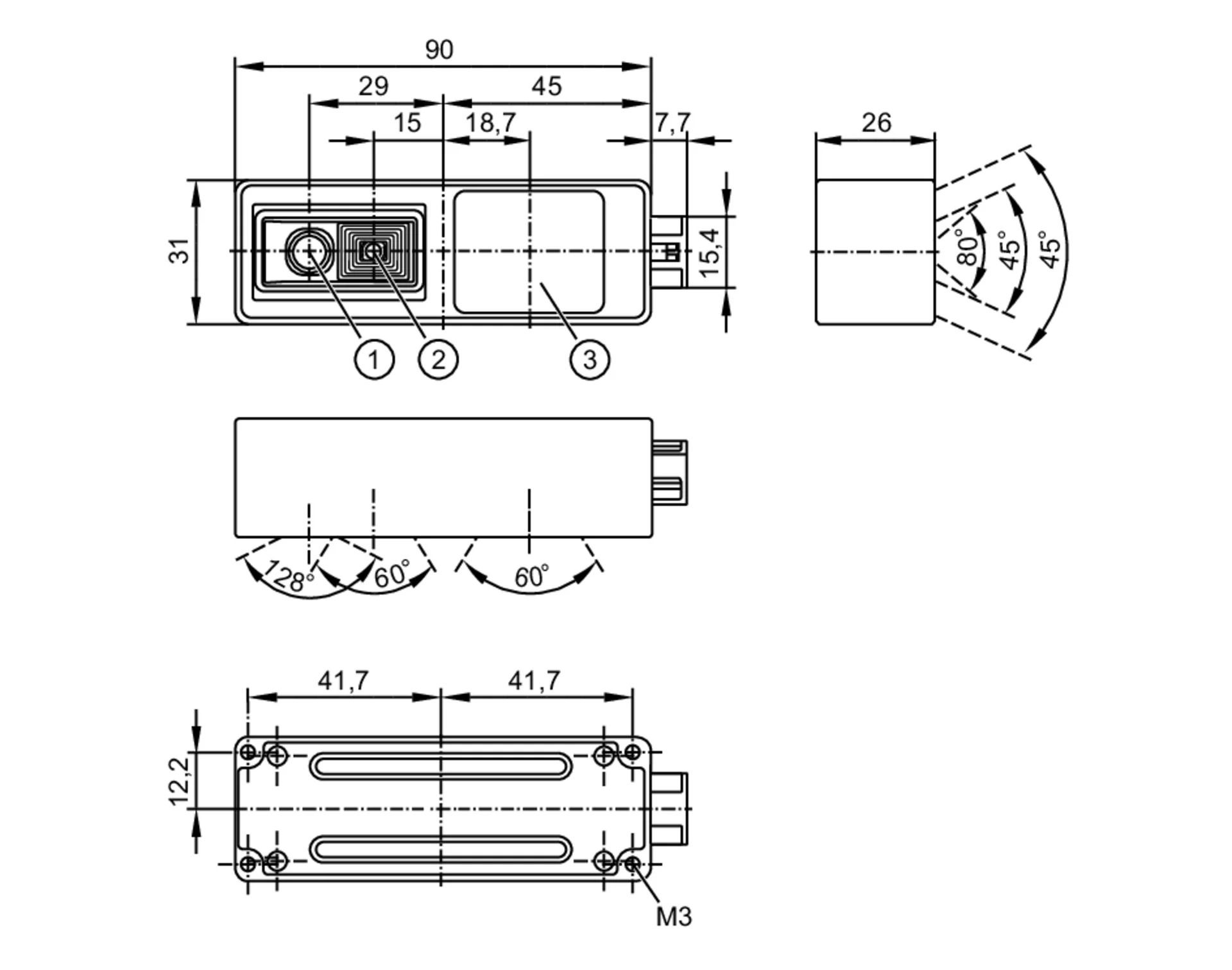

Wymiary[mm]90 x 31 x 26
Materiałobudowa: cynk odlewany ciśnieniowo Pokrywany; Pokrywa: PMMA; okno: szkło / PMMA; tył obudowy: aluminium Pokrywany
Moment dokręcający[Nm]< 0,8

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne - kamera 2D/3D

Konektor: 1 x Dual-HFM (AMK142-1M4Z5-A)

Inne dane

Pole widzenia
Zakres pomiarowy / dystans [m]Długość [m]Szerokość [m]
1,001,150,80
2,002,301,65
3,003,452,50
4,004,603,30
5,005,804,15
6,006,954,95
7,008,105,80
powtarzalność pomiaru odległosci dla pojedynczego piksela
Zakres pomiarowy / dystans [m]powtarzalność wartości pomiaru odległości dla szarych obiektów (refleksyjność 18%) [mm]Dokładność [mm]
Wartość typowaWartość typowa
0...1± 5± 9
1...2± 6± 10
2...3± 9± 12
3...4± 13± 13
4...5± 19± 15
5...6± 27± 16
6...7± 36± 18
obiekt na środku obrazu
Temperatura otoczenia20° C
mierzone przy refleksyjności od 18% do 90%
Powtarzalność można zoptymalizować za pomocą funkcji filtrujących
dryft temperatury
Zakres temperatury-10...40 °C
dryft temperatury [mm/K]0,1

Parametry techniczne - Kamera 3D O3RIOOKG/2D3D/ZN/O/S/60 (O3R222) - IFM

Nr kat.
OC-IFM012624

Pliki do pobrania - Kamera 3D O3RIOOKG/2D3D/ZN/O/S/60 (O3R222) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
