Przetwornik wideo (Video processing unit VPU) OVPAA/RO/E0/E1/TX2NX/4GB/PDS (OVP812) - IFM
SKU: OC-IFM013734
MPN: OVP812
Producent:
IFM
Cena netto/szt.
8 180,64 zł
10 062,19 zł
brutto/szt.
.png)
Opis produktu - Przetwornik wideo (Video processing unit VPU) OVPAA/RO/E0/E1/TX2NX/4GB/PDS (OVP812) - IFM
- Mocny przetwornik wideo z preinstalowanym oprogramowaniem “Pallet Detection System (PDS)”
- Interfejsy do 6 głowic kamer i innych czujników do skutecznego sterownika AGV
- Wysoka szybkość klatek zapewnia pewne i szybkie śledzenie w trakcie ruchu palety
Aplikacja
| Aplikacja | PDS do dokładnego pozycjonowania palet; obejmuje wykrycie palety (GET PALLET), wykrycie stojaka (GET RACK) i wyznaczenie wolnej przestrzenie (VOL CHECK) |
Dane elektryczne
| Napięcie zasilania[V] | 19,2...28,8 DC |
| Maks. obecne zużycie[mA] | 710 |
| Moc pobierana[W] | 15,4; (Basiswert der VPU. Strom-/Leistungsaufnahme für jeden Sensorkopf entsprechend dessen Datenblattes erhöhen. Bei 3 O3R222-Kameras, mit 20fps, beträgt die max. Stromaufnahme des Systems 2270mA, die mittlere Leistungsaufnahme 35,8W.) |
Interfejsy
| Liczba interfejsów CAN | 1 |
| Liczba interfejsów Ethernet | 2 |
| Liczba interfejsów USB | 2 |
| CAN | |
|---|---|
| Protokół | darmowy protokół |
| Ethernet-ETH0 | |||||
|---|---|---|---|---|---|
| Standard transmisji danych | 1GBase-T | ||||
| Prędkość transmisji | 1000 MBit/s | ||||
| Typ wtyczki | RJ45 | ||||
| Protokół | TCP/IP | ||||
| Ustawienia fabryczne |
|
| Ethernet-ETH1 | |||||
|---|---|---|---|---|---|
| Standard transmisji danych | 1GBase-T | ||||
| Prędkość transmisji | 1000 MBit/s | ||||
| Typ wtyczki | RJ45 | ||||
| Protokół | TCP/IP | ||||
| Ustawienia fabryczne |
|
| Interfejs czujnika | ||
|---|---|---|
| Standard transmisji danych | FPD-Link | |
| Typ wtyczki | HFM (Mini-FAKRA) | |
| Notatka n/t interfejsów |
|
| USB | |
|---|---|
| Typ wtyczki | Mini-USB; typ A |
| Wersja | 2.0; 3.0 |
Warunki pracy
| Temperatura otoczenia[°C] | -10...40 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 50 |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| Bezpieczeństwo elektryczne |
|

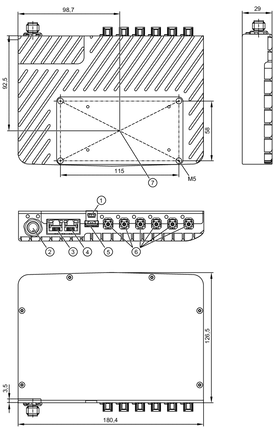

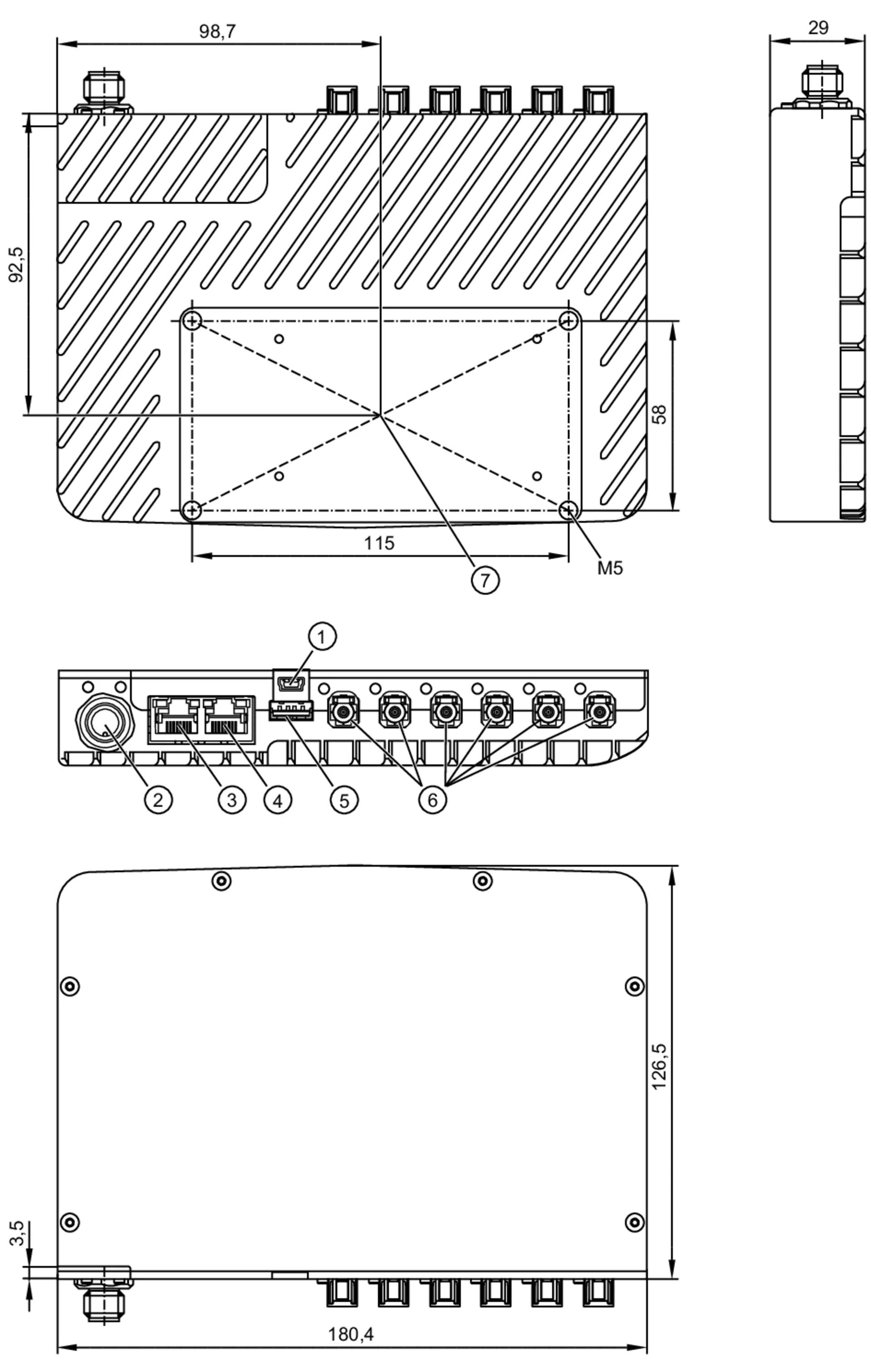

Dane mechaniczne
| Waga[g] | 1292,5 |
| Wymiary[mm] | 126,5 x 29 x 180,4 |
| Materiał | obudowa: aluminium |
| Moment dokręcający[Nm] | < 5,5 |
Hardware
| Procesor | SOM: NVIDIA Jetson TX2NX 4GB ModuleCPU: Dual-Core NVIDIA Denver 2 64-Bit CPU and Quad-Core Arm® Cortex®-A57 MPCore processor; GPU: 256-core NVIDIA Pascal™ architecture GPU |
| RAM | 4GB 128-bit LPDDR4, 1600 MHz - 51.2 GB/s |
| Pamięć masowa | 32GB eMMC 5.1 Flash (16GB for docker) |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Inne dane
Podłączenie
| Port 0 | Port 1 | Port 2 | Port 3 | Port 4 | Port 5 | |
| przykład 1 | kamera 1 (3D-38k) | kamera 2 (3D-38k) | kamera 1 (2D) | kamera 2 (2D) | kamera 3 (3D-38k) | - |
| przykład 2 | kamera 1 (2D) | kamera 2 (2D) | kamera 1 (3D-38k) | kamera 2 (3D-38k) | kamera 3 (2D) | kamera 4 (2D) |
| przykład 3 | kamera 1 (3D-38k) | kamera 2 (3D-38k) | - | kamera 4 (3D-VGA) | - | - |
| przykład 4 | kamera 1 (3D-VGA) | kamera 2 (3D-VGA) | kamera 3 (3D-VGA) | kamera 4 (3D-VGA) | - | - |
| porty 0 i 1, 2 i 3, 4 i 5 muszą być przydzielone do tego samego typu czujnika wizyjnego. |
| należy zwrócić uwagę przy podłączaniu kamery na różne obrazy 3D typu 38k i VGA. |
| uwaga: więcej informacji o ilości wolnej pamięci wymaganej dla konkretnych zastosowań można znaleźć w informacji charakterystycznej wersji oprogramowania sprzętowego (https://ifm.3d.com/). |
typowe charakterystyki zastosowania dla PDS
| Funkcja | głowice kamer | Gwarantowany zasięg działania | maks. współczynnik powtarzania |
| Get Pallet | O3R222 60° | ≤ 4,0m | 4 Hz |
| Get Pallet | O3R225 105° | ≤ 2,5m | 4 Hz |
| Get Rack | O3R222 60° | ≤ 2,0m | n/a |
| Get Rack | O3R225 105° | ≤ 2,0m | n/a |
| Vol Check | O3R222 60° | ≤ 4,0m | 4 Hz |
| Vol Check | O3R225 105° | ≤ 4,0m | 4 Hz |
