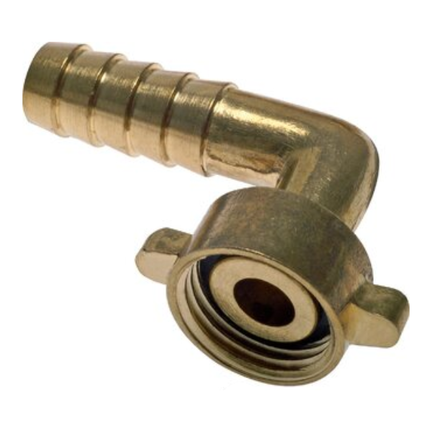

Króćce na wąż z gwintem wewnętrznym i nakrętką obrotową, uszczelnienie płaskie PN 16 - Air-Com

Króćce na wąż z gwintem wewnętrznym i nakrętką obrotową, uszczelnienie płaskie PN 16 – Air-Com

Króćce na wąż Air-Com z gwintem wewnętrznym i nakrętką obrotową służą do wykonywania rozłącznych połączeń pomiędzy elastycznym przewodem a odpowiednio dobranym przyłączem gwintowanym. Po stronie przewodu zastosowano profilowaną końcówkę do nasunięcia węża, natomiast po stronie przyłączeniowej znajduje się nakrętka z gwintem wewnętrznym G.

Istotną cechą konstrukcji jest nakrętka obrotowa oraz uszczelnienie płaskie. Takie rozwiązanie ułatwia wykonanie połączenia w instalacji i pozwala dobrać króciec do różnych rozmiarów przyłączy oraz średnic wewnętrznych węża.

Nakrętka obrotowa z gwintem wewnętrznym G

Zastosowanie nakrętki obrotowej ułatwia montaż króćca do współpracującego przyłącza. Podczas wykonywania połączenia nakrętka może być dokręcana bez konieczności obracania całego króćca wraz z podłączonym przewodem.

Jest to szczególnie praktyczne w gotowych instalacjach oraz w miejscach o ograniczonej przestrzeni montażowej, gdzie obracanie całym przewodem byłoby niewygodne lub mogłoby powodować jego skręcanie.

Rozwiązanie z nakrętką obrotową ułatwia również późniejsze rozłączenie połączenia podczas prac serwisowych lub wymiany współpracujących elementów.

Uszczelnienie płaskie

Połączenie po stronie nakrętki wykorzystuje uszczelnienie płaskie. Oznacza to, że przy doborze króćca należy uwzględnić nie tylko właściwy rozmiar gwintu, ale również konstrukcję powierzchni współpracującego przyłącza.

Szczelność takiego połączenia jest związana z prawidłowym dopasowaniem elementów przeznaczonych do współpracy z uszczelnieniem płaskim. Z tego względu nie należy dobierać króćca wyłącznie na podstawie zgodności nominalnego rozmiaru gwintu.

Przed montażem warto sprawdzić stan powierzchni uszczelniających oraz upewnić się, że współpracujące elementy są odpowiednie dla tego rodzaju połączenia.

Końcówka do podłączenia węża

Po stronie przewodowej króciec posiada profilowaną końcówkę przeznaczoną do nasunięcia elastycznego węża. Odpowiedni wariant należy dobrać do średnicy wewnętrznej stosowanego przewodu.

Rodzina obejmuje różne kombinacje rozmiarów gwintów i końcówek do węża. Pozwala to dobrać króciec zarówno do przyłącza znajdującego się w instalacji, jak i do wymiaru stosowanego przewodu.

Przy wyborze należy więc zawsze sprawdzić dwa podstawowe parametry: rozmiar gwintu G oraz średnicę wewnętrzną węża.

Warianty proste i kątowe

W rodzinie dostępne są króćce proste oraz kątowe. Pozwala to dopasować sposób prowadzenia przewodu do konstrukcji instalacji i ilości dostępnego miejsca.

Wariant prosty sprawdzi się tam, gdzie przewód może być prowadzony zgodnie z osią przyłącza. Wykonanie kątowe pozwala natomiast zmienić kierunek wyprowadzenia węża bez konieczności wykonywania ciasnego łuku bezpośrednio przy króćcu.

Dobierając kształt króćca, warto uwzględnić nie tylko miejsce potrzebne podczas pierwszego montażu, ale również dostęp do nakrętki podczas późniejszych prac serwisowych.

Różne rozmiary gwintów i końcówek do węża

Rodzina obejmuje szeroki wybór kombinacji gwintów wewnętrznych G oraz średnic końcówek przewodowych. Dzięki temu możliwe jest dopasowanie jednego elementu do konkretnego przyłącza i węża.

Dostępne są zarówno mniejsze wykonania, jak i króćce przeznaczone do przewodów o większych średnicach. Konkretna kombinacja gwintu, średnicy węża i konstrukcji prostej lub kątowej zależy od wybranego wariantu.

Nie każda średnica przewodu występuje z każdym rozmiarem gwintu, dlatego przed zakupem należy sprawdzić parametry wybranego wykonania.

Ciśnienie robocze do 16 bar

Dla tej rodziny króćców podane jest ciśnienie robocze do 16 bar. Parametr ten należy uwzględnić przy doborze elementów do instalacji pneumatycznej lub innego odpowiedniego układu ciśnieniowego.

Ciśnienie dopuszczalne dla kompletnego połączenia zależy jednak nie tylko od króćca. Równie ważne są parametry węża, sposób jego zamocowania, współpracujące przyłącze oraz pozostałe komponenty instalacji.

Jeżeli którykolwiek z elementów posiada niższe dopuszczalne ciśnienie robocze, jego parametr ogranicza możliwości całego połączenia.

Temperatura robocza od 0°C do +70°C

Dla produktów z tej rodziny podany jest zakres temperatury roboczej od 0°C do +70°C. Podczas doboru należy jednocześnie sprawdzić dopuszczalny zakres temperatury stosowanego przewodu oraz pozostałych elementów instalacji.

W przypadku pracy z medium innym niż sprężone powietrze należy dodatkowo zweryfikować zgodność materiałową wszystkich elementów połączenia z konkretnym medium.

Jak dobrać odpowiedni króciec?

Dobór króćca należy rozpocząć od określenia przyłącza gwintowanego oraz średnicy wewnętrznej stosowanego węża. Następnie należy zdecydować, czy w danym miejscu bardziej odpowiednie będzie wykonanie proste, czy kątowe.

Przed wyborem konkretnego wariantu warto sprawdzić przede wszystkim:

• rozmiar gwintu wewnętrznego G,
• średnicę wewnętrzną węża,
• zgodność końcówki króćca ze stosowanym przewodem,
• konstrukcję prostą lub kątową,
• zgodność współpracującego przyłącza z uszczelnieniem płaskim,
• ciśnienie robocze instalacji,
• temperaturę pracy,
• medium występujące w układzie,
• sposób zabezpieczenia przewodu przed zsunięciem.

Zastosowanie króćców z nakrętką obrotową

Króćce mogą być stosowane do podłączania elastycznych przewodów w instalacjach pneumatycznych, układach sprężonego powietrza oraz innych odpowiednio dobranych instalacjach.

Mogą służyć do wykonywania połączeń z zaworami, rozdzielaczami, kolektorami oraz innymi komponentami wyposażonymi w odpowiednio dopasowane przyłącze gwintowane.

Konstrukcja z nakrętką obrotową jest szczególnie przydatna w miejscach, w których istotna jest możliwość wygodnego wykonania lub rozłączenia połączenia bez obracania podłączonym przewodem.

Zalety nakrętki obrotowej podczas montażu

Możliwość dokręcania samej nakrętki jest praktyczna zwłaszcza wtedy, gdy przewód został już ułożony w instalacji. Nie ma potrzeby obracania całym wężem podczas wykonywania połączenia gwintowanego, co ułatwia montaż w bardziej rozbudowanych układach.

Rozwiązanie to może być szczególnie wygodne przy przewodach o większych średnicach oraz w miejscach, gdzie ich swobodne obracanie jest utrudnione przez sąsiednie elementy instalacji.

Najważniejsze cechy króćców Air-Com

• gwint wewnętrzny G,
• nakrętka obrotowa ułatwiająca montaż,
• uszczelnienie płaskie po stronie przyłącza,
• profilowana końcówka do nasunięcia węża,
• dostępne wykonania proste i kątowe,
• różne kombinacje rozmiarów gwintów i średnic przewodów,
• ciśnienie robocze do 16 bar,
• temperatura robocza od 0°C do +70°C,
• możliwość dodatkowego zabezpieczenia przewodu odpowiednio dobraną opaską zaciskową.

Montaż króćca i przewodu

Przed montażem należy sprawdzić zgodność gwintu, stan powierzchni uszczelniających oraz dopasowanie króćca do średnicy wewnętrznej przewodu.

Wąż należy prawidłowo osadzić na profilowanej końcówce. W zależności od rodzaju przewodu i warunków pracy połączenie może wymagać dodatkowego zabezpieczenia przed zsunięciem za pomocą odpowiednio dobranej opaski zaciskowej.

Po stronie gwintowanej należy zwrócić uwagę na prawidłowe ułożenie elementów odpowiedzialnych za uszczelnienie płaskie. Nakrętkę należy dokręcać w sposób odpowiedni dla konstrukcji połączenia, bez nadmiernego obciążania współpracujących elementów.

Po wykonaniu połączenia, a przed rozpoczęciem normalnej pracy instalacji ciśnieniowej, należy sprawdzić jego prawidłowość oraz szczelność.

Parametry kompletnego połączenia

Przy doborze należy uwzględnić parametry całego zespołu przyłączeniowego. Króciec o ciśnieniu roboczym do 16 bar nie oznacza automatycznie, że każdy podłączony do niego wąż oraz każde współpracujące przyłącze mogą pracować przy takim samym ciśnieniu i temperaturze.

Wąż, sposób jego zamocowania, elementy uszczelniające oraz pozostałe komponenty instalacji muszą być odpowiednio dobrane do medium i rzeczywistych warunków pracy. Dopuszczalne parametry kompletnego połączenia ogranicza element o najniższych parametrach roboczych.

Króćce do węża z gwintem wewnętrznym i nakrętką obrotową to elementy złączne służące do podłączania przewodów i węży pneumatycznych (i innych mediów roboczych).

Temperatura robocza: 0 °C do +70 °C.

Ciśnienie robocze: do 16 bar.

Cechy: prosty i łatwy montaż z wykorzystaniem tzw. końcówki choinkowej.

Sposób podłączenia przewodu: nasunąć przewód na końcówkę. Zaleca się lekkie podgrzanie przewodu dla ułatwienia nasunięcia. Dla zabezpieczenia przewodu przed wysunięciem zaleca się stosowanie opasek zaciskowych.

Demontaż przewodu: zaleca się rozcięcie przewodu.
