Króćce na wąż z gwintem wewnętrznym – połączenie przewodu z instalacją gwintowaną

Króćce na wąż z gwintem wewnętrznym Air-Com służą do wykonywania połączeń pomiędzy elastycznym przewodem lub wężem a elementem instalacji wyposażonym w odpowiedni gwint zewnętrzny. Z jednej strony króćca znajduje się przyłącze gwintowane wewnętrzne, natomiast z drugiej profilowana końcówka przeznaczona do nasunięcia przewodu.

Taka konstrukcja pozwala w prosty sposób podłączyć wąż między innymi do zaworu, rozdzielacza, kolektora, elementu armatury lub innego komponentu posiadającego pasujące przyłącze gwintowane.

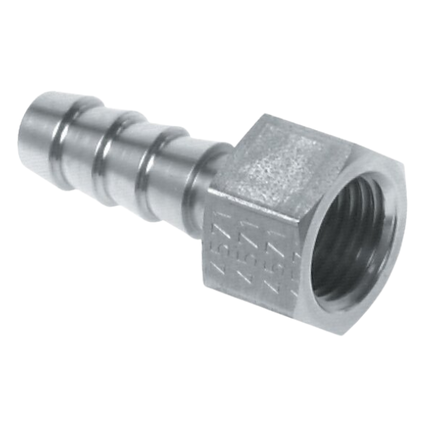

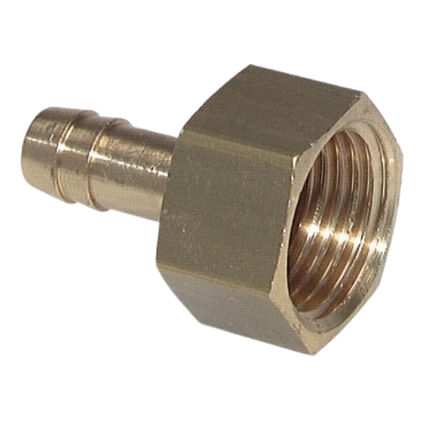

Gwint wewnętrzny i końcówka choinkowa do węża

Po stronie instalacji króciec posiada gwint wewnętrzny, natomiast po stronie przewodu zastosowano profilowaną końcówkę, często określaną jako końcówka choinkowa. Jej kształt umożliwia osadzenie odpowiednio dobranego elastycznego przewodu bez stosowania dodatkowego adaptera pomiędzy króćcem a wężem.

Po nasunięciu przewodu połączenie można dodatkowo zabezpieczyć odpowiednio dobraną opaską zaciskową. Ma to szczególne znaczenie w instalacjach ciśnieniowych, ponieważ pomaga ograniczyć ryzyko zsunięcia się przewodu z króćca podczas pracy.

Jak dobrać odpowiedni króciec do węża?

Podczas wyboru wariantu należy zwrócić uwagę przede wszystkim na rozmiar gwintu wewnętrznego oraz wymiar końcówki przeznaczonej do węża. Oba parametry muszą odpowiadać elementom, które mają zostać ze sobą połączone.

Na karcie produktu dostępnych jest wiele kombinacji rozmiarów. Przykładowo warianty z gwintem G1/8 występują z końcówkami do różnych średnic przewodów, podobnie jak wykonania z gwintami G1/4, G3/8, G1/2 czy G3/4. Dzięki temu można dobrać króciec zarówno do gwintowanego przyłącza instalacji, jak i do wymiaru używanego węża.

Przy doborze końcówki należy sprawdzić średnicę wewnętrzną przewodu. To ona ma bezpośrednie znaczenie przy dopasowaniu węża do części króćca, na którą przewód jest nasuwany.

Zastosowanie króćców z gwintem wewnętrznym

Króćce mogą być wykorzystywane do wykonywania połączeń przewodów elastycznych w instalacjach pneumatycznych oraz innych układach wykorzystujących kompatybilne media robocze. Konkretne zastosowanie powinno zawsze uwzględniać materiał przewodu, materiał króćca, temperaturę, ciśnienie oraz właściwości przesyłanego medium.

Rozwiązanie sprawdza się szczególnie tam, gdzie wymagane jest przejście z przyłącza gwintowanego na elastyczny wąż. Pozwala wykonać zwarte połączenie bez rozbudowywania instalacji o dodatkowe złączki pośrednie.

Najważniejsze cechy króćców na wąż Air-Com

• gwint wewnętrzny do połączenia z elementem posiadającym odpowiedni gwint zewnętrzny,
• profilowana końcówka choinkowa do montażu przewodu,
• szeroki wybór kombinacji rozmiaru gwintu i końcówki do węża,
• możliwość dodatkowego zabezpieczenia przewodu opaską zaciskową,
• prosta konstrukcja ułatwiająca wykonanie połączenia przewodu z instalacją gwintowaną,
• możliwość zastosowania w pneumatyce oraz innych odpowiednio dobranych instalacjach wykorzystujących przewody elastyczne.

Dobór parametrów całego połączenia

Parametry instalacji należy rozpatrywać dla całego wykonanego połączenia, a nie wyłącznie dla samego króćca. Przewód, opaska zaciskowa, element gwintowany i pozostałe komponenty muszą być odpowiednie dla występującego ciśnienia, temperatury oraz medium.

W praktyce dopuszczalne warunki pracy kompletnego połączenia ogranicza komponent o najniższych dopuszczalnych parametrach. Jest to szczególnie istotne przy zastosowaniach wymagających podwyższonej temperatury lub ciśnienia.

Montaż króćca i przewodu

Przed montażem należy sprawdzić zgodność rozmiaru gwintu oraz wymiaru końcówki z zastosowanym przewodem. Gwint króćca powinien być połączony z kompatybilnym przyłączem, z uwzględnieniem właściwego sposobu uszczelnienia dla danej konstrukcji, medium i warunków pracy.

Przewód powinien zostać nasunięty na końcówkę na odpowiednią głębokość i zabezpieczony w sposób właściwy dla danej instalacji. Należy również sprawdzić stan węża – uszkodzona, nadmiernie rozciągnięta lub zdeformowana końcówka przewodu może negatywnie wpływać na jakość połączenia.

Informacje techniczne i sposób montażu

Króćce do węża z gwintem wewnętrznym to elementy złączne służące do podłączania przewodów i węży pneumatycznych (i innych mediów roboczych).

Zakres temperatury: do maks. +210 °C (dla pary nasyconej), do maks. +120 °C (dla wody gorącej).

Ciśnienie robocze: do 18 bar.

Cechy: prosty i łatwy montaż z wykorzystaniem tzw. końcówki choinkowej.
Sposób podłączenia przewodu: nasunąć przewód na końcówkę. Zaleca się lekkie podgrzanie przewodu dla ułatwienia nasunięcia. Dla zabezpieczenia przewodu przed wysunięciem zaleca się stosowanie opasek zaciskowych.

Demontaż przewodu: zaleca się rozcięcie przewodu.
