Moduł AS-i CompactLine CompactLM12 2DI-Y 2do T (AC2458) - IFM

SKU: OC-IFM000173 MPN: AC2458
Producent: IFM
Cena netto/szt. 759,15 zł
933,75 zł brutto/szt.
Moduł AS-i CompactLine CompactLM12 2DI-Y 2do T (AC2458) - IFM
759,15 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł AS-i CompactLine CompactLM12 2DI-Y 2do T (AC2458) - IFM

  • Łatwy montaż i podłączanie instalacji przewodowej
  • Duża odporność na uderzenia i drgania dzięki pełnemu zalaniu masą kablową
  • Wyraźnie widoczne, mocne diody LED wskazujące pracę, funkcję i błąd
  • Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
  • Wytrzymałe konektory M12 do podłączania czujników i aktuatorów

Aplikacja

Aplikacjamontaż obiektowy

Dane elektryczne

Napięcie zasilania[V]26,5...31,6 DC
Maks. pobór prądu z sieci AS-i[mA]250
Maks. całkowity prąd obciążenia[A]4
Dodatkowe zasilanie[V]10...30 DC; (AUX)
Maks. pobór prądu z dodatkowego zasilania[mA]4000; (AUX)
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 2; Liczba wyjść binarnych: 2

Wejścia

Liczba wejść binarnych2
Obwód wejść binarnychPNP; (typ 2 wg IEC 61131-2)
Zasilanie wejśćAS-i
Zasilanie[V]20...30; (DC)
Maksymalna obciążalność wejść łącznie[mA]200
Graniczna obciążalność prądowa wejścia[mA]15
Prąd wejściowy Wysoki[mA]6...10
Prąd wejściowy Niski[mA]0...2
Poziom przełączania Wysoki[V]> 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowotak

Wyjścia

Liczba wyjść binarnych2
PodłaczeniePNP
Zakres napięcia DC[V]10...30; (AUX)
Maks. prąd obciążenia na wyjście[mA]2000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1))
Maks. sumaryczne obciążenie prądowe wyjść [A]4
Zabezpieczenie przed zwarciemtak
Separacja galwanicznatak
Wyjścia zasilania aktuatoraAUX

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-25...80
Maks. wilgotność względna powietrza[%]90; (bez kondensacji)
Maks. wysokość nad poziomem morza[m]2000
OchronaIP 67; (gdy używane są kable płaskie E7400x / E7401x)

Testy / dopuszczenia

EMC
EN 61000-6-2
EN 62026-2
EN 50581
MTTF[lata]252
Dopuszczenie UL
ZasilanieClass 2

Klasyfikacja AS-i

Wersja AS-i2.11; 3.0
Adresowanie AS-imożliwe adresowanie poprzez IR
Rozszerzony tryb adresowanianie
Profil mastera AS-iM2; M3; M4
AS-i profilS-3.F.E
Konfiguracja AS-i E_A[hex]3
AS-i_ID_kod[hex]F.E
Certyfikat AS-i39501
Bity danych
Bit danychD0D1D2D3
Wejście12--
GniazdoI-1/2I-1/2 / I-2--
Pin42 / 4--
Wyjście--34
Gniazdo--O-3O-4
Pin--44

Dane mechaniczne

Waga[g]291,5
Obudowaprostopadłościan
Typ montażubezpośrednie podłączenie do płaskiego kabla AS-i; montaż do zabudowy w szafie

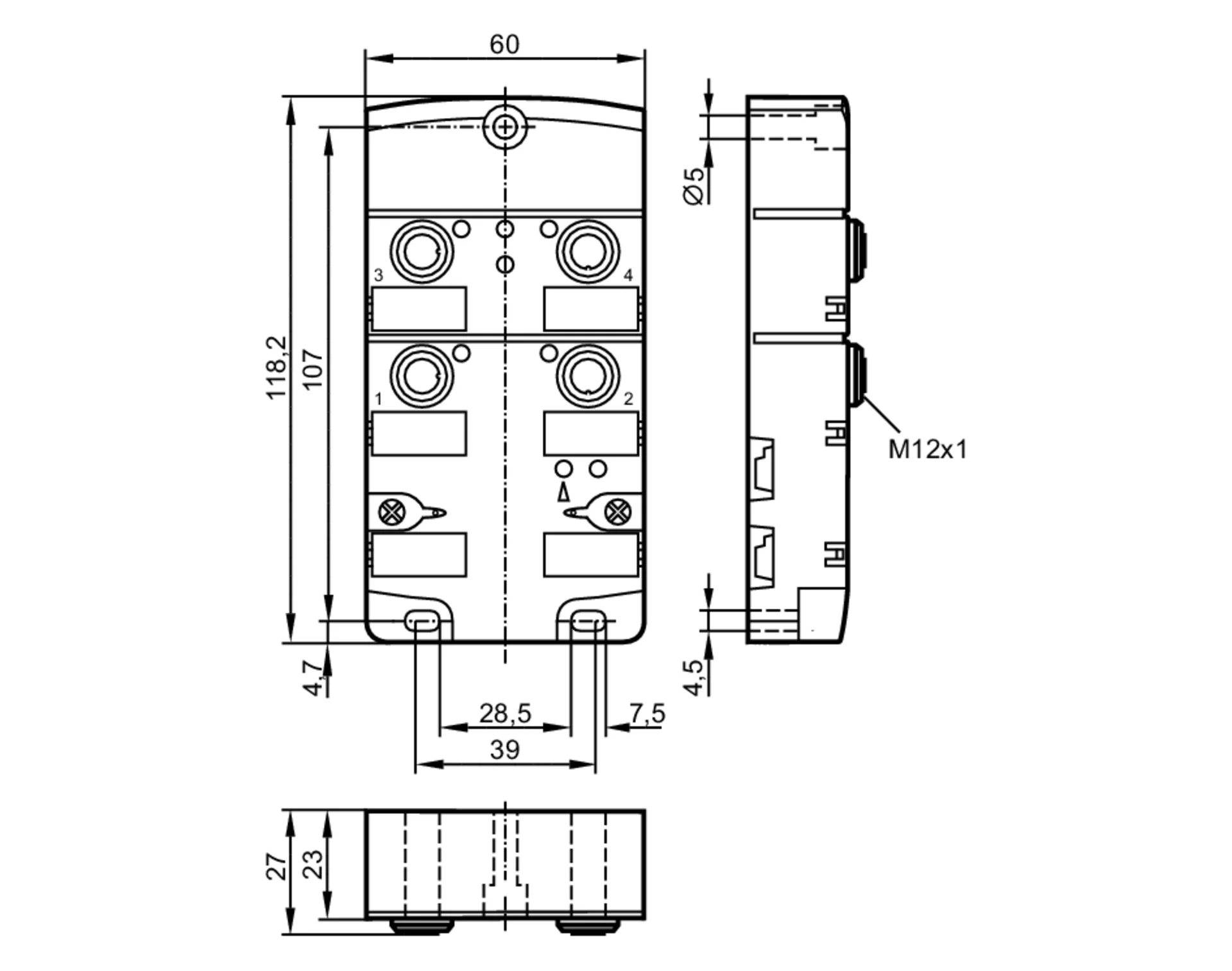

Wymiary[mm]118,2 x 60 x 27
MateriałPA; Gniazdo: mosiądz niklowany; wkładki gwintowane w dolnej części: mosiądz niklowany; O-ring: FKM; Styki nakłuwające: CuSn6 niklowane i cynowane

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjściaLED, kolor żółty I1...I2, O1...O2
działanieLED, kolor zielony AS-i, AUX
BłądLED, kolor czerwony

Połączenie elektryczne

Podłączenie modułuPrzewody płaskie

Akcesoria

Akcesoria (opcjonalne)
Tulejki ze stali nierdzewnej, do montażu w przypadku dużego obciążenia mechanicznego, E70402

Uwagi

Uwagi
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
I-, I+, I1, I2
Piny są połączone elektrycznie z przewodem AS-i.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Wejścia

PodłączenieKonektor: M12

Połączenie elektryczne - Wyjścia

Konektor: M12; kodowanie: A

Parametry techniczne - Moduł AS-i CompactLine CompactLM12 2DI-Y 2do T (AC2458) - IFM

Nr kat.
OC-IFM000173

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
