IFM

Moduł AS-i CompactLine CompactM12 4 DI 4 do V4A (AC2455) - IFM

SKU: OC-IFM000170 MPN: AC2455
Producent: IFM
Cena netto/szt. 1 283,40 zł
1 578,58 zł brutto/szt.
Moduł AS-i CompactLine CompactM12 4 DI 4 do V4A (AC2455) - IFM
1 283,40 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 4 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł AS-i CompactLine CompactM12 4 DI 4 do V4A (AC2455) - IFM

  • Łatwy montaż i podłączanie instalacji przewodowej
  • Duża odporność na uderzenia i drgania dzięki pełnemu zalaniu masą kablową
  • Wyraźnie widoczne, mocne diody LED wskazujące pracę, funkcję i błąd
  • Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
  • Wytrzymałe konektory M12 do podłączania czujników i aktuatorów

Aplikacja

WykonanieTylko do pracy z masterami AS-i o profilu M4
Aplikacjamontaż obiektowy

Dane elektryczne

Napięcie zasilania[V]26,5...31,6 DC
Maks. pobór prądu z sieci AS-i[mA]250
Maks. całkowity prąd obciążenia[A]4
Dodatkowe zasilanie[V]10...30 DC; (AUX)
Maks. pobór prądu z dodatkowego zasilania[mA]4000; (AUX)
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 4; Liczba wyjść binarnych: 4

Wejścia

Liczba wejść binarnych4; (dwukierunkowe)
Obwód wejść binarnychPNP; (typ 2 wg IEC 61131-2)
Zasilanie wejśćAS-i
Zasilanie[V]20...30; (DC)
Maksymalna obciążalność wejść łącznie[mA]200
Graniczna obciążalność prądowa wejścia[mA]15
Prąd wejściowy Wysoki[mA]6...10
Prąd wejściowy Niski[mA]0...2
Poziom przełączania Wysoki[V]> 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowotak

Wyjścia

Liczba wyjść binarnych4
PodłaczeniePNP
Zakres napięcia DC[V]10...30; (AUX)
Maks. prąd obciążenia na wyjście[mA]2000; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1))
Maks. sumaryczne obciążenie prądowe wyjść [A]4
Zabezpieczenie przed zwarciemtak
Separacja galwanicznatak
Wyjścia zasilania aktuatoraAUX

Warunki pracy

Temperatura otoczenia[°C]-25...80
Temperatura składowania[°C]-25...80
Maks. wilgotność względna powietrza[%]90; (bez kondensacji)
Maks. wysokość nad poziomem morza[m]2000
OchronaIP 67; (gdy używane są kable płaskie E7400x / E7401x)

Testy / dopuszczenia

EMC
EN 61000-6-2
EN 62026-2
EN 50581
MTTF[lata]190
Dopuszczenie UL
ZasilanieClass 2

Klasyfikacja AS-i

Wersja AS-i3.0
Adresowanie AS-imożliwe adresowanie poprzez IR
Rozszerzony tryb adresowaniatak
Profil mastera AS-iM4
AS-i profilS-7.A.7
Konfiguracja AS-i E_A[hex]7
AS-i_ID_kod[hex]A.7
Certyfikat AS-i126601
Bity danych
Bit danychD0D1D2D3
Wejście1234
GniazdoI-1I-2I-3I-4
Pin4444
Wyjście1234
GniazdoO-1O-2O-3O-4
Pin4444

Dane mechaniczne

Waga[g]370
Obudowaprostopadłościan
Typ montażubezpośrednie podłączenie do płaskiego kabla AS-i; montaż do zabudowy w szafie

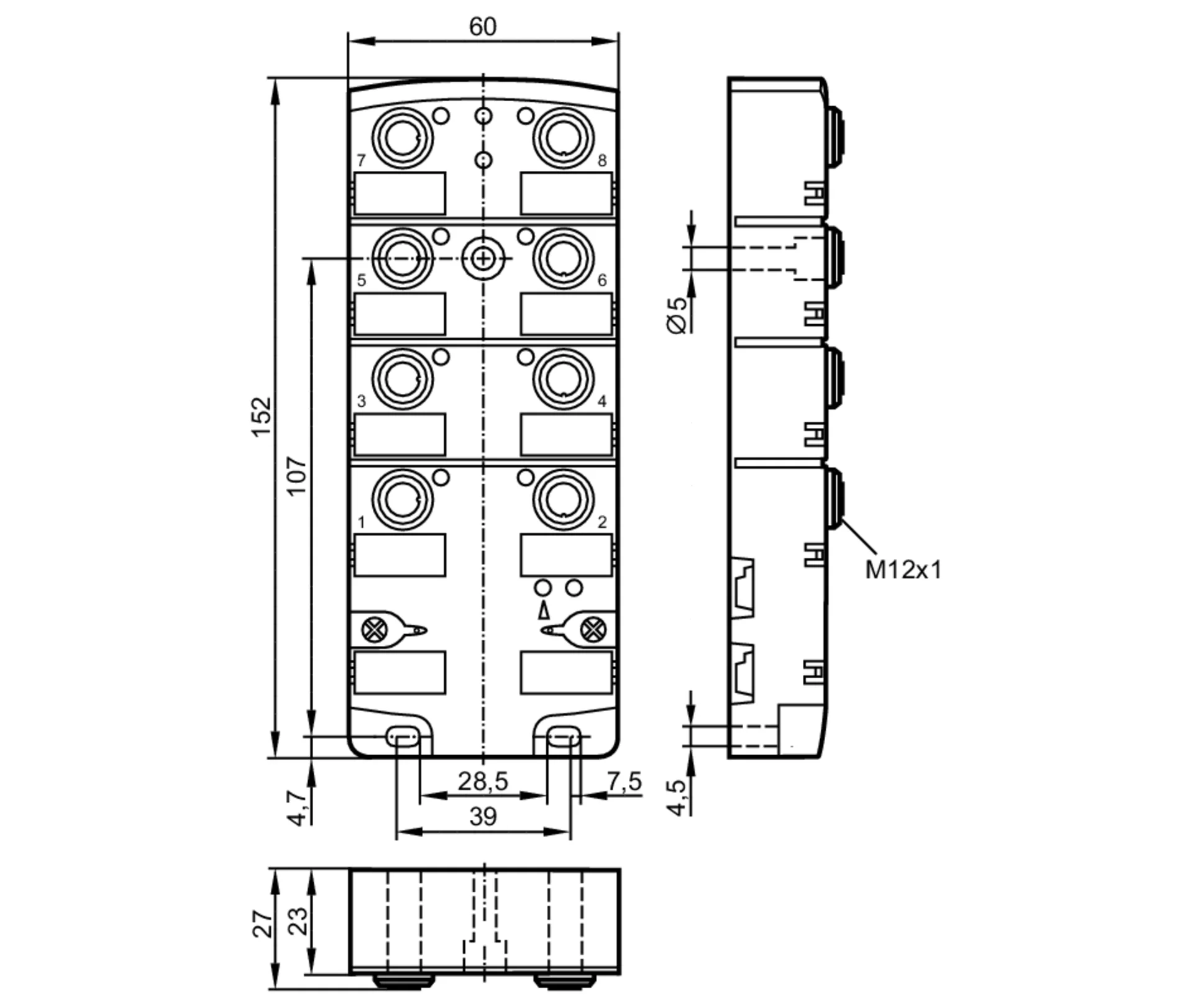

Wymiary[mm]152 x 60 x 27
MateriałPA 6.6; Gniazdo: stal nierdzewna (1.4404 / 316L); wkładki gwintowane w dolnej części: stal nierdzewna (1.4404 / 316L); O-ring: EPDM; Styki nakłuwające: CuSn6 niklowane i cynowane; śruby stal nierdzewna (1.4578 / 316Cu)

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjściaLED, kolor żółty I1...I4, O1...O4
działanieLED, kolor zielony AS-i, AUX
BłądLED, kolor czerwony

Połączenie elektryczne

Podłączenie modułuPrzewody płaskie

Akcesoria

Dostarczane elementy
tuleja ze stali nierdzewnej do montażu w przypadku dużego obciążenia mechanicznego, E70402

Uwagi

Uwagi
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
I-, I+, I1, I2, I3, I4
Piny są połączone elektrycznie z przewodem AS-i.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - Wejścia

Konektor: M12; kodowanie: A

Połączenie elektryczne - Wyjścia

Konektor: M12; kodowanie: A

Parametry techniczne - Moduł AS-i CompactLine CompactM12 4 DI 4 do V4A (AC2455) - IFM

Nr kat.
OC-IFM000170

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
