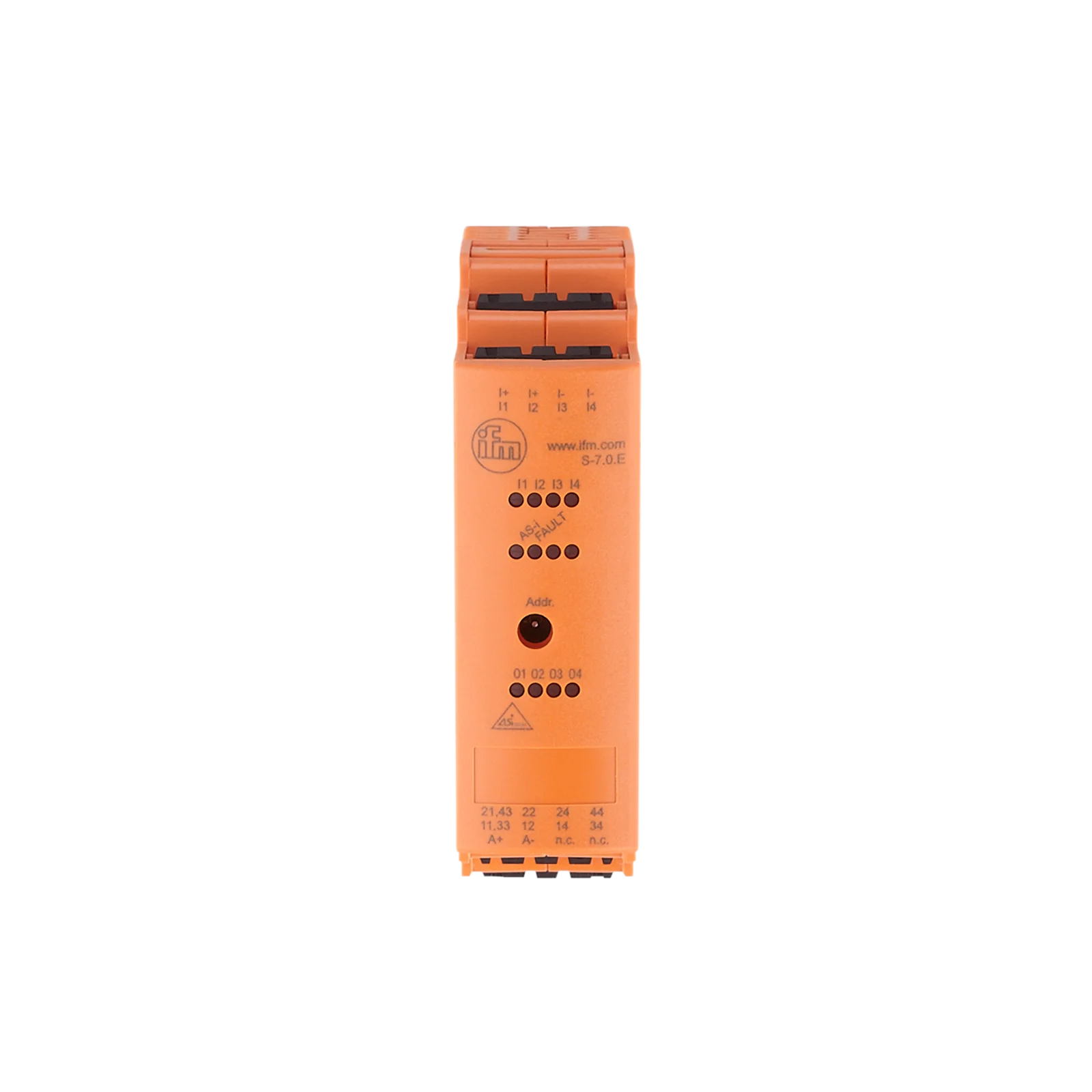

Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN |
| Aplikacja | Do zabudowy w szafie sterowniczej |
Dane elektryczne
| Napięcie zasilania[V] | 26,5...31,6 DC |
| Maks. pobór prądu z sieci AS-i[mA] | 300 |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść przekaźnikowych: 4 |
Wejścia
| Liczba wejść binarnych | 4 |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) |
| Zasilanie wejść | AS-i |
| Zasilanie[V] | 18...30; (DC) |
| Maksymalna obciążalność wejść łącznie[mA] | 200 |
| Prąd wejściowy Wysoki[mA] | 6...10 |
| Prąd wejściowy Niski[mA] | 0...2 |
| Poziom przełączania Wysoki[V] | > 11 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Zakres napięcia DC[V] | 24; (Wyjścia O1 + O3 i O2 + O4 muszą być zasilane parami o tym samym napięciu. 2 x 24 V DC) |
| Zakres napięcia AC[V] | 10...240; (Wyjścia O1 + O3 i O2 + O4 muszą być zasilane parami o tym samym napięciu. 2 x 240 V AC) |
| Maks. prąd obciążenia na wyjście[mA] | 6000; (obciążenie rezystancyjne) |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 6; (obciążenie rezystancyjne) |
| Liczba wyjść przekaźnikowych | 4 |
| Zabezpieczenie przed zwarciem | nie |
| Separacja galwaniczna | tak |
Warunki pracy
| Temperatura otoczenia[°C] | -25...65 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -25...75 | |
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza[m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 | |
| Stopień zabrudzenia | 2 |
Testy / dopuszczenia
| EMC |
| |||
| MTTF[lata] | 295 |
Klasyfikacja AS-i
| Wersja AS-i | 2.11; 3.0 | |||||||||||||||
| Adresowanie AS-i | wtyk do adresowania | |||||||||||||||
| Rozszerzony tryb adresowania | nie | |||||||||||||||
| Profil mastera AS-i | M2; M3; M4 | |||||||||||||||
| AS-i profil | S-7.0.E | |||||||||||||||
| Konfiguracja AS-i E_A[hex] | 7 | |||||||||||||||
| AS-i_ID_kod[hex] | 0.E | |||||||||||||||
| Bity danych |
|
Dane mechaniczne
| Waga[g] | 214,7 |
| Obudowa | prostopadłościan |
| Typ montażu | Montaż na szynie DIN; (TH35 (EN 60715)) |

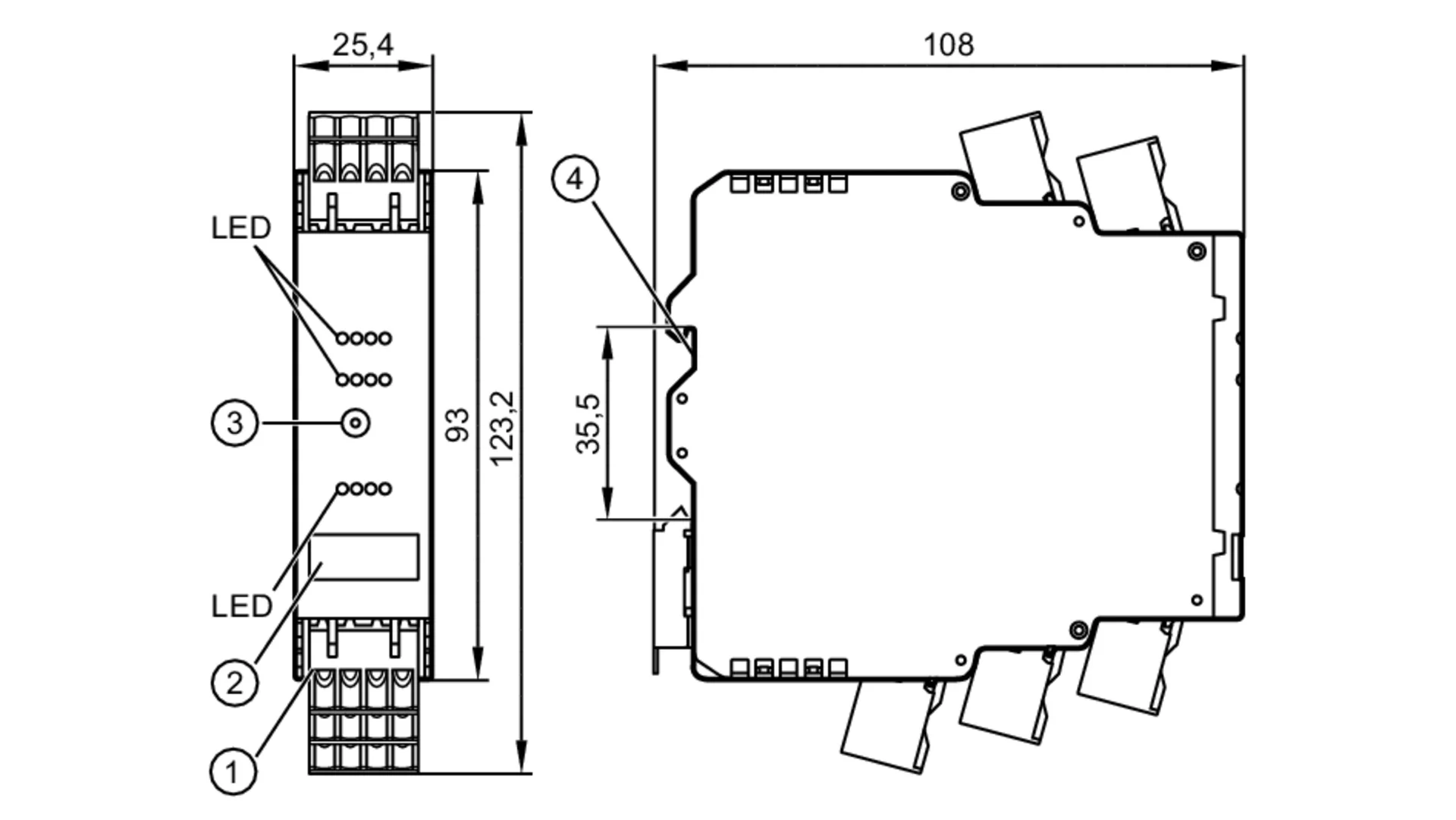

| Wymiary[mm] | 123,2 x 25,4 x 108 |
| Materiał | sztuczne tworzywo; PC-GF20 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | nagłówki pinów: 4 x ; Odstęp: 5,0 mm |
