Moduł AS-i do zabudowy w szafie sterowniczej SmartL25 4DI 4do T C (AC3200) - IFM
SKU: OC-IFM000268
MPN: AC3200
Producent:
IFM
Cena netto/szt.
699,30 zł
860,14 zł
brutto/szt.
.png)
Opis produktu - Moduł AS-i do zabudowy w szafie sterowniczej SmartL25 4DI 4do T C (AC3200) - IFM
- Do stosowania w szafach sterowniczych
- Łatwe i szybkie podłączanie przewodów za pomocą zacisków sprężynowych
- Wyjątkowo niewielkie wymiary konstrukcji
- Podwójne zaciski do przelotowych połączeń zasilających
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i pracy
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN, Tylko do pracy z masterami AS-i o profilu M4 |
| Aplikacja | Do zabudowy w szafie sterowniczej |
Dane elektryczne
| Napięcie zasilania[V] | 18...31,6 DC |
| Maks. pobór prądu z sieci AS-i[mA] | 250 |
| Dodatkowe zasilanie[V] | 20...30 DC; (AUX) |
| Maks. pobór prądu z dodatkowego zasilania[mA] | 4000; (AUX) |
| Zintegrowana funkcja Watchdog | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 4; Liczba wyjść binarnych: 4 |
Wejścia
| Liczba wejść binarnych | 4 |
| Obwód wejść binarnych | PNP; (typ 2 wg IEC 61131-2) |
| Zasilanie wejść | AS-i |
| Zasilanie[V] | 18...30; (DC) |
| Maksymalna obciążalność wejść łącznie[mA] | 200 |
| Prąd wejściowy Wysoki[mA] | 6...10 |
| Prąd wejściowy Niski[mA] | 0...2 |
| Poziom przełączania Wysoki[V] | > 11 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść binarnych | 4 |
| Podłaczenie | PNP |
| Zakres napięcia DC[V] | 20...30; (AUX) |
| Maks. prąd obciążenia na wyjście[mA] | 1000; (kategoria wykorzystania DC-12: 700 mA; Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1)) |
| Maks. sumaryczne obciążenie prądowe wyjść [A] | 4 |
| Zabezpieczenie przed zwarciem | tak |
| Separacja galwaniczna | tak |
| Wyjścia zasilania aktuatora | AUX |
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -25...75 | |
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | |
| Maks. wysokość nad poziomem morza[m] | 2000 | |
| Ochrona | IP 20 | |
| Stopień ochrony zacisków | IP 20 | |
| Stopień zabrudzenia | 2 |
Testy / dopuszczenia
| EMC |
| |||
| MTTF[lata] | 261 | |||
| Uwagi | Urządzenie powinno być zasilane ze źródła izolowanego; Układ zasilania powinien być wyposażony w bezpiecznik wymieniony na liście UL (patrz załączony arkusz danych).; Alternatywnie do zasilania AUX można użyć zasilacza klasy 2. |
Klasyfikacja AS-i
| Wersja AS-i | 3.0 | |||||||||||||||
| Adresowanie AS-i | wtyk do adresowania | |||||||||||||||
| Rozszerzony tryb adresowania | tak | |||||||||||||||
| Profil mastera AS-i | M4 | |||||||||||||||
| AS-i profil | S-7.A.7 | |||||||||||||||
| Konfiguracja AS-i E_A[hex] | 7 | |||||||||||||||
| AS-i_ID_kod[hex] | A.7 | |||||||||||||||
| Kod AS-i ID1 [hex] | 7; (zamocowany) | |||||||||||||||
| Certyfikat AS-i | 124401 | |||||||||||||||
| Bity danych |
|
Dane mechaniczne
| Waga[g] | 136,5 |
| Obudowa | prostopadłościan |
| Typ montażu | Montaż na szynie DIN; (TH35 (EN 60715)) |

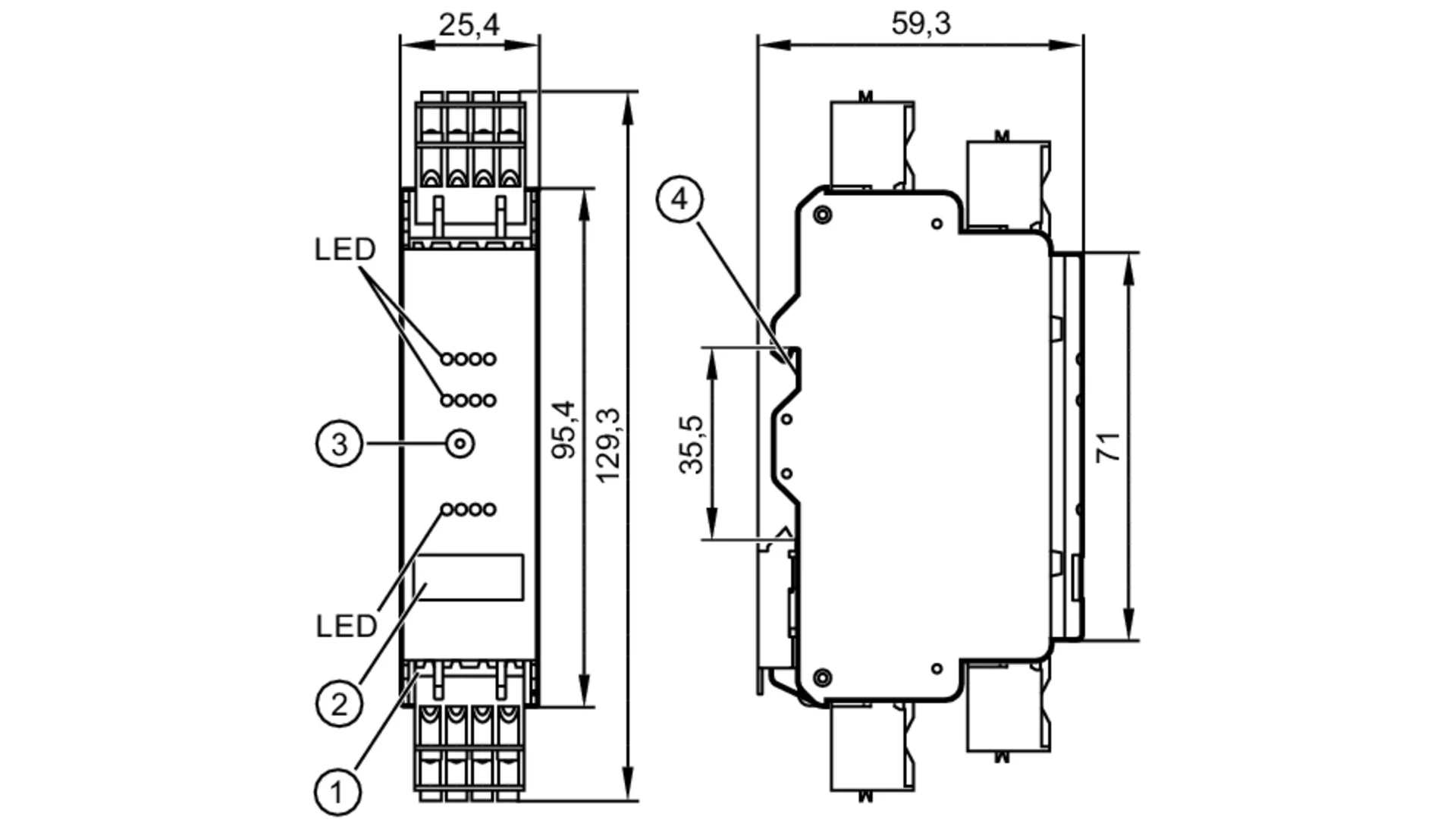

| Wymiary[mm] | 129,3 x 25,4 x 59,3 |
| Materiał | sztuczne tworzywo; PC-GF20 |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| |||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | nagłówki pinów: 4 x ; Odstęp: 5,0 mm |
Parametry techniczne - Moduł AS-i do zabudowy w szafie sterowniczej SmartL25 4DI 4do T C (AC3200) - IFM
Nr kat.
OC-IFM000268
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
