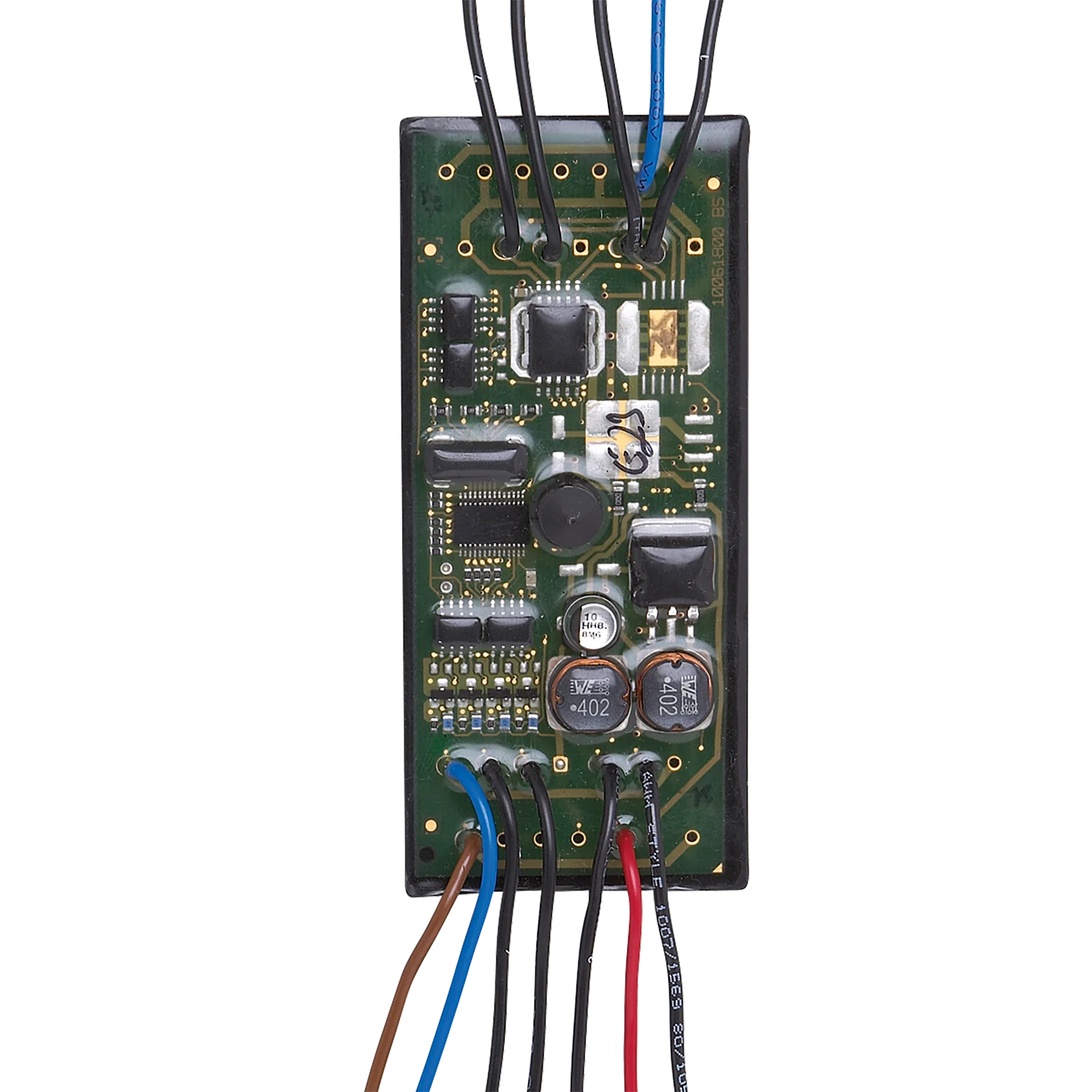

Zdjęcie produktu ma charakter poglądowy
IFM

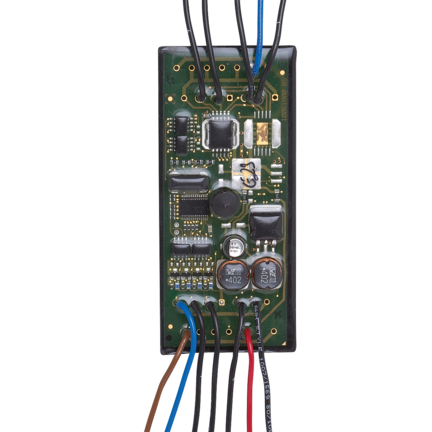

Moduł AS-i PCB (AC2709) - IFM

SKU: OC-IFM000238 MPN: AC2709
Producent: IFM
Cena netto/szt. 780,30 zł
959,77 zł brutto/szt.
Moduł AS-i PCB (AC2709) - IFM
780,30 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł AS-i PCB (AC2709) - IFM

  • Do montażu w niewielkich obudowach, szafach sterowniczych i panelach operatorskich
  • Proste i szybkie podłączanie przewodów za pomocą skrętek przewodowych
  • Wyjątkowo niewielkie wymiary konstrukcji
  • Do integracji przełączników mechanicznych w sieciach AS-i
  • Połączenie AS-i dla czterech urządzeń kontrolnych i sygnalizacyjnych

Aplikacja

AplikacjaDo integracji przełączników mechanicznych w sieciach AS-i

Dane elektryczne

Napięcie zasilania[V]26,5...31,6 DC
Maks. pobór prądu z sieci AS-i[mA]250
Maks. całkowity prąd obciążenia[A]0,2; (prąd całkowity dla wszystkich wejść i wyjść zasilanych z AS-i: 200 mA)

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 4; Liczba wyjść binarnych: 4

Wejścia

Liczba wejść binarnych4
Obwód wejść binarnychPNP
Zasilanie wejśćAS-i
Zasilanie[V]15...30; (DC)
Maksymalna obciążalność wejść łącznie[mA]200
Prąd wejściowy Wysoki[mA]> 3
Prąd wejściowy Niski[mA]< 1,5
Poziom przełączania Wysoki[V]> 10
Wejścia cyfrowe zabezpieczone przeciwzwarciowotak

Wyjścia

Wykonanie elektrycznePNP
Liczba wyjść binarnych4
PodłaczeniePNP
Maks. prąd obciążenia na wyjście[mA]50
Zabezpieczenie przed zwarciemtak
Separacja galwanicznatak
Wyjścia zasilania aktuatoraAS-i

Warunki pracy

Temperatura otoczenia[°C]-25...60
OchronaIP 20

Testy / dopuszczenia

EMC
EN 50295
MTTF[lata]322

Klasyfikacja AS-i

Wersja AS-i2.1
Rozszerzony tryb adresowanianie
Profil mastera AS-iM2; M3; M4
AS-i profilS-7.0.F
Konfiguracja AS-i E_A[hex]7
AS-i_ID_kod[hex]0.F

Dane mechaniczne

Waga[g]115
Obudowaprostopadłościan
Typ montażudla obudowy Moeller RMQ-Titan: I3M, I4M, I6M

Wyświetlacze / elementy robocze

Wyświetlacz
działanieLED, kolor zielony

Uwagi

Uwagi
Płytka drukowana może być także zintegrowana z obudową RMQ22.
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
O-, I+, I1, I2, I3, I4
Piny są połączone elektrycznie z przewodem AS-i.
Instalować w taki sposób aby wyeksponowane częśći nie mogły być dotyknięte.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączeniePrzewód: 0,2 m

Parametry techniczne - Moduł AS-i PCB (AC2709) - IFM

Nr kat.
OC-IFM000238

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
