IFM

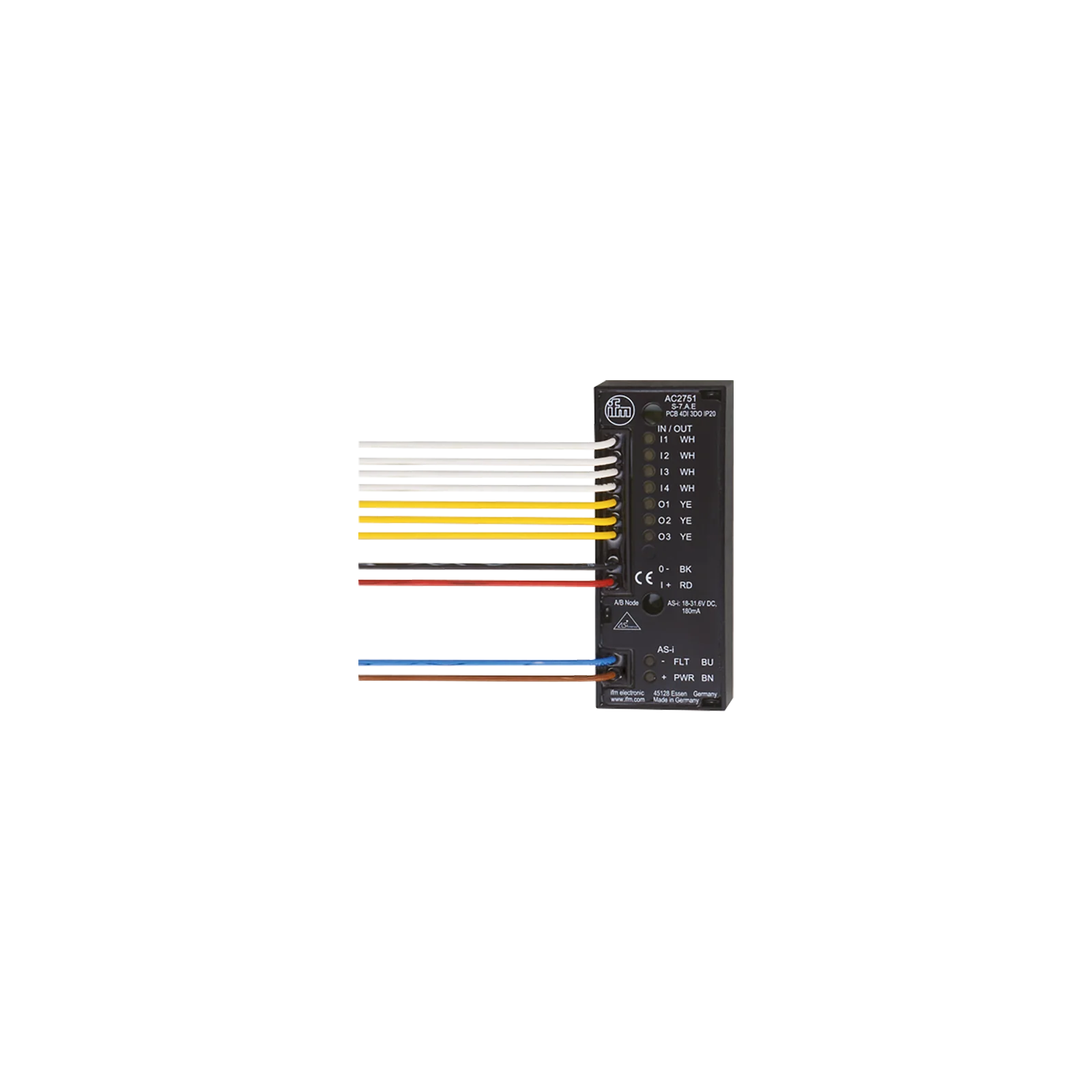

Moduł AS-i PCB PCB 4DI 3do T w A/B (AC2751) - IFM

SKU: OC-IFM000249 MPN: AC2751
Producent: IFM
Cena netto/szt. 606,15 zł
745,56 zł brutto/szt.
Moduł AS-i PCB PCB 4DI 3do T w A/B (AC2751) - IFM
606,15 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł AS-i PCB PCB 4DI 3do T w A/B (AC2751) - IFM

  • Do montażu w niewielkich obudowach, szafach sterowniczych i panelach operatorskich
  • Proste i szybkie podłączanie przewodów za pomocą skrętek przewodowych
  • Wyjątkowo niewielkie wymiary konstrukcji
  • Do integracji przełączników mechanicznych w sieciach AS-i
  • Połączenie AS-i dla trzech urządzeń kontrolnych i sygnalizacyjnych

Aplikacja

AplikacjaDo integracji przełączników mechanicznych w sieciach AS-i

Dane elektryczne

Napięcie zasilania[V]18...31,6 DC
Maks. pobór prądu z sieci AS-i[mA]180; (bez czujników: < 30 mA; aktywne wejścia i wyjścia: < 180 mA)
Klasa ochronyIII
Maks. całkowity prąd obciążenia[A]0,15; (prąd całkowity dla wszystkich wejść i wyjść zasilanych z AS-i: 150 mA)
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 4; Liczba wyjść binarnych: 3

Wejścia

Liczba wejść binarnych4
Obwód wejść binarnychPNP
Zasilanie wejśćAS-i
Zasilanie[V]18...30; (DC)
Maksymalna obciążalność wejść łącznie[mA]150
Prąd wejściowy Wysoki[mA]6...10
Prąd wejściowy Niski[mA]0...2
Poziom przełączania Wysoki[V]> 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowotak

Wyjścia

Wykonanie elektrycznePNP
Liczba wyjść binarnych3
PodłaczeniePNP
Zakres napięcia DC[V]18...30; (DC)
Maks. prąd obciążenia na wyjście[mA]100; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 2,5 W (IEC 60947-5-1))
Maks. sumaryczne obciążenie prądowe wyjść [A]0,15
Zabezpieczenie przed zwarciemtak
Separacja galwanicznatak
Wyjścia zasilania aktuatoraAS-i

Warunki pracy

Temperatura otoczenia[°C]-25...55
OchronaIP 20

Testy / dopuszczenia

EMC
EN 50295
MTTF[lata]315

Klasyfikacja AS-i

Wersja AS-i3.0
Rozszerzony tryb adresowaniatak
Profil mastera AS-iM2; M3; M4
AS-i profilS-7.A.E
Konfiguracja AS-i E_A[hex]7
AS-i_ID_kod[hex]A.E
Certyfikat AS-i102401

Dane mechaniczne

Waga[g]72,5
Obudowaprostopadłościan
Typ montażuDo montażu w obudowie
Wymiary[mm]31,1 x 76,6 x 12
Materiałobudowa: PC wypełniona żywicą

Wyświetlacze / elementy robocze

Wyświetlacz
działanieLED, kolor zielony
BłądLED, kolor czerwony
FunkcjaLED, kolor żółty

Uwagi

Uwagi
Funkcja watchdog wyłącza wyjścia, jeśli nie ma komunikacji na linii AS-i.
Instalować w taki sposób aby wyeksponowane częśći nie mogły być dotyknięte.
Do montażu w obudowie o wymiarach 68 x 136 x 53 mm (dł.x sz.x wys.), np. Schneider Electric Harmony XALD03, XALD04
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
0-, I+, I1, I2, I3, I4
Piny są połączone elektrycznie z przewodem AS-i.
Można używać tylko do wysokości 2000 m npm.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Przewód: 0,2 m, PVC;, PVC

Parametry techniczne - Moduł AS-i PCB PCB 4DI 3do T w A/B (AC2751) - IFM

Nr kat.
OC-IFM000249

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
