Zdjęcie produktu ma charakter poglądowy
Norelem

Moduł Liniowy pneumatyczny aluminium (20200-1065X0500) - Norelem

SKU: OT-NORELEM046413 MPN: 20200-1065X0500
Producent: Norelem
Cena netto/szt. 17 127,12 zł
21 066,36 zł brutto/szt.
Moduł Liniowy pneumatyczny aluminium (20200-1065X0500) - Norelem
17 127,12 zł netto
szt.
szt.
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł Liniowy pneumatyczny aluminium (20200-1065X0500) - Norelem

Produkt Siłowniki pneumatyczne beztłoczyskowe (liniowe) marki Norelem, oferowany w kategorii Siłowniki liniowe (beztłoczyskowe), realizuje długi przesuw bez klasycznego wysuwającego się tłoczyska, ograniczając długość zabudowy w osi ruchu.

Produkt jest częścią grupy Siłowniki, Siłowniki pneumatyczne, Siłowniki liniowe (beztłoczyskowe). Siłowniki beztłoczyskowe stosuje się w systemach transportowych, osiach manipulacyjnych, podajnikach i układach pozycjonujących, gdzie wymagany jest duży skok przy możliwie zwartej konstrukcji.

Przy doborze należy uwzględnić obciążenia, warunki pracy, sposób montażu oraz zgodność z elementami współpracującymi. Prawidłowo dobrany wariant pomaga ograniczyć luzy, naprężenia, ryzyko niewłaściwego działania i przedwczesne zużycie całego układu.

Produkt jest konfigurowalny. W zależności od wybranego wariantu mogą zmieniać się długość skoku, wielkość, rodzaj sprzężenia, sposób prowadzenia, amortyzację, czujniki i osprzęt montażowy. Dzięki temu wykonanie można dopasować do parametrów projektowanej maszyny, modernizowanego stanowiska albo konkretnego zadania serwisowego, bez wprowadzania niepotwierdzonych założeń technicznych.

Kiedy zastosować Siłowniki pneumatyczne beztłoczyskowe (liniowe)? Przede wszystkim gdy potrzebny jest długi ruch liniowy, a klasyczny siłownik z wysuwającym się tłoczyskiem zajmowałby zbyt dużo miejsca. Właściwy dobór wariantu pomaga połączyć funkcjonalność, trwałość i łatwość integracji z maszyną.

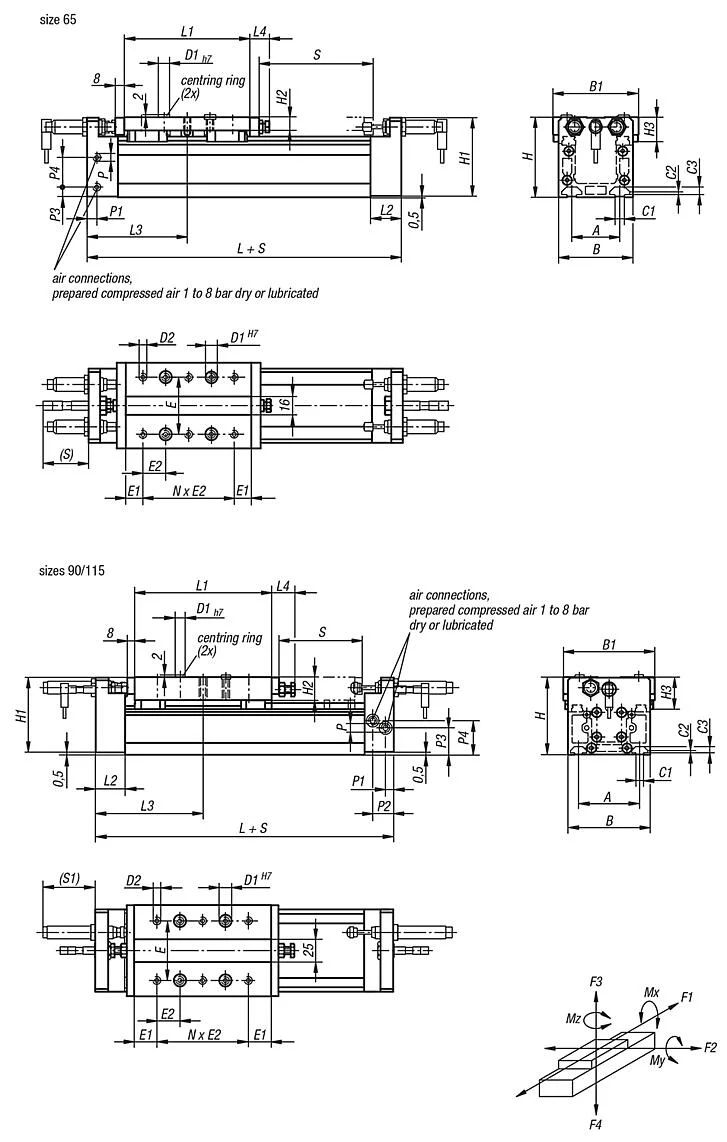

Parametry techniczne - Moduł Liniowy pneumatyczny aluminium (20200-1065X0500) - Norelem

F3 (N)
610
Wersja 2
z szyną prowadzącą
Materiał komponentów
stal
L=Długość
175
D1
10
D2
M05
S=Skok
500
D2=Ø cylindra
18
Do=Do wyłącznika zbliżeniowego
20910-030
C3
6,8
F1 (N)
460
F2 (N)
610
Wersja 1
pneumatyczny
F4 (N)
610
Mx (Nm)
155
My (Nm)
260
Mz (Nm)
260
N=Liczba
4
Do=Pasujący amortyzator
26300-1210010
Do=Pasujący łącznik wtykowy
20950-010X2000
KG=Ciężar ok. kg/100 skoków
0,580
V6=Zużycie powietrza na 10 mm
18
F6=Siła działająca na tłok prz
150
KG=Ciężar ok. kg przy 0 skoków
1690
L3
87,5
Długość (E)
50
Długość (B)
65
Długość (A)
42
Długość (H)
70
Długość (P)
M05
Nazwa
Moduł Liniowy
L1
110
H1
69,5
L2
27
H2
11,5
B1
75
Rozmiar
65
P1
8,5
L4
17
C1
8,1
C2
2,5
E1
15
E2
20
H3
21,5
P3
8,5
P4
25,8
S1
40
Materiał korpusu
aluminium
Nr kat.
OT-NORELEM046413

Adres producenta/dystrybutora

Norelem Sp. z o.o.
ul. Myśliborska 22
66-400 Gorzów Wielkopolski
Polska
