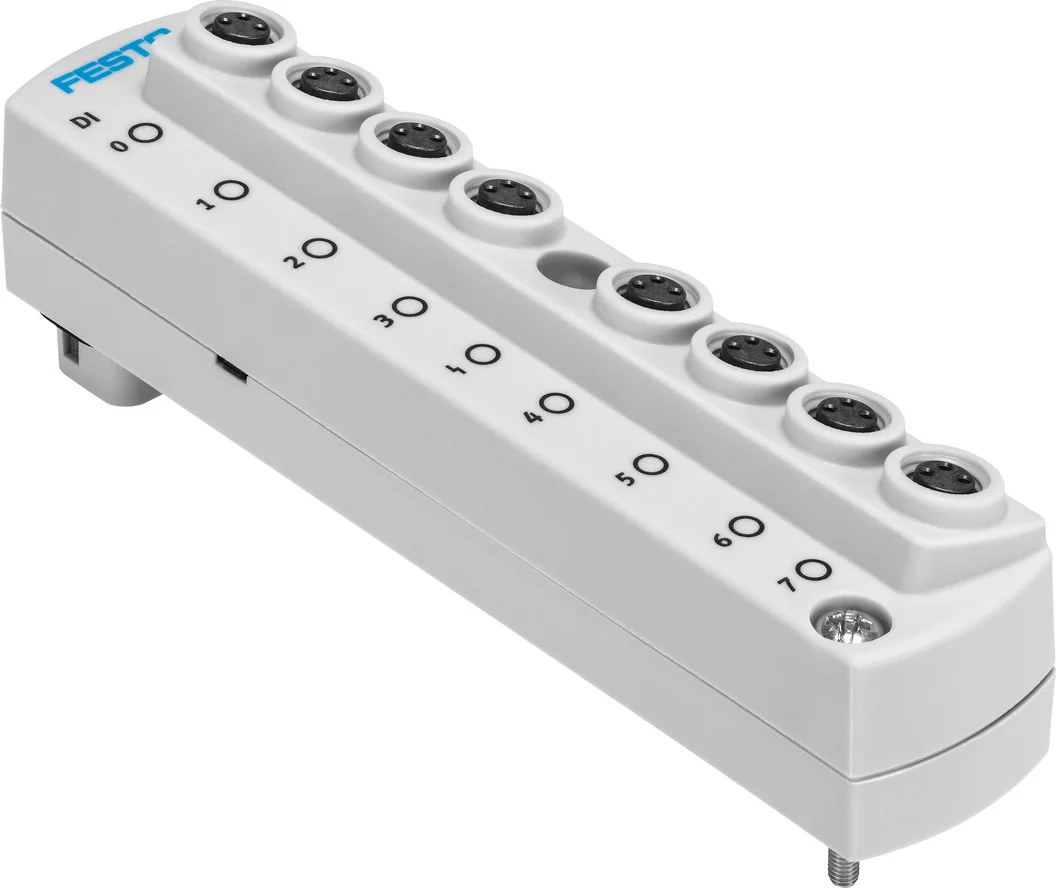

Moduł wejść CTMM-S1-A-8E-A-M8-4 (8047506) serii CTMM - Festo
SKU: OT-FESTO072630
MPN: CTMM-S1-A-8E-A-M8-4
Producent:
Festo
Cena netto/szt.
1 525,84 zł
1 876,78 zł
brutto/szt.
Opis produktu - Moduł wejść CTMM-S1-A-8E-A-M8-4 (8047506) serii CTMM - Festo
- Do podłączania czujników analogowych i cyfrowych do Motion Terminal
- Moduł cyfrowy z logiką PNP lub moduł analogowy dla 4 ... 20 mA
- Sygnały wejściowe mogą być przekazywane do nadrzędnego sterownika poprzez aplikacje Motion App
Dane techniczne
| Wymiary szer. x dł. x wys. | 27 mm x 123 mm x 40 mm |
| Szerokość modułu | 28 mm |
| Waga produktu | 75 g |
| Temperatura medium | -5 degC |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Odporność na drgania | Test odporności podczas transportu przy drganiach o stopniu intensywności 2 wg FN 942017-4 i EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy o stopniu intensywności 2 wg FN 942017-5 i EN 60068-2-27 |
| Maks. długość kabla | 30 m |
| Zgodność z LABS | VDMA24364-B1/B2-L |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Wzmocniony poliamid |
| Diagnostyka przez LED | Błąd na moduł |
| Liczba wyjść | 0 |
| Znamionowe napięcie robocze DC | 24 V |
| Znamionowe napięcie robocze DC, elektronika/czujniki | 24 V |
| Dopuszczalne wahania napięcia dla elektroniki/czujników | +- 25 % |
| Wewnętrzny pobór prądu przy nominalnym napięciu roboczym, elektronika / czujniki | znamionowy 12 mA |
| Przyłącze elektryczne, wejście, funkcja | Wejście analogowe |
| Przyłącze elektryczne, wejście, rodzaj przyłącza | 8 x gniazdo wtykowe |
| Przyłącze elektryczne, wejście, technologia przyłączeniowa | M8x1, kodowanie A wg EN 61076-2-104 |
| Przyłącze elektryczne, wejście, liczba pinów/żył | 4 |
| Liczba wejść | 8 |
| Maks. sumaryczne natężenie prądu na wejściach na moduł | 0.2 A |
| Wielkość pomiarowa | Prąd |
| Zakres sygnału | 4 - 20 mA |
| Izolacja elektryczna między kanałami | nie |
| Izolacja elektryczna, kanał - magistrala wewnętrzna | nie |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzny bezpiecznik elektroniczny |
Parametry techniczne - Moduł wejść CTMM-S1-A-8E-A-M8-4 (8047506) serii CTMM - Festo
Zakres sygnału
4 - 20 mA
Dopuszczalne wahania napięcia dla elektroniki / czujników
± 25 %
Izolacja galwaniczna kanał - kanał
Brak
Nominalne napięcie robocze DC dla elektroniki / czujników
24 V
Maks. całkowity prąd wejściowy na moduł
0.2 A
Własny pobór prądu przy nominalnym napięciu roboczym dla elektroniki/czujników
Typowo 12 mA
Diagnostyka przez LED
Błąd na moduł
Liczba wejść
8
Izolacja galwaniczna kanał – magistrala wewnętrzna
Brak
Podłączenie elektryczne, wejście, liczba pinów/żył
4
Przyłącze elektryczne, wejście, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Przyłącze elektryczne, wejście, typ podłączenia
8x gniazdo
Przyłącze elektryczne, funkcja wejścia
Wejście analogowe
Mierzona wielkość
Prąd
Raster
28 mm
Temperatura otoczenia
-5 °C do 50 °C
Odporność na wstrząsy
Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27
Odporność na wibracje
Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6
Maks. długość kabla
30 m
Zabezpieczenie przed zwarciem
Wewnętrzny bezpiecznik elektroniczny
Wymiary B x L x H
27 mm x 123 mm x 40 mm
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Nominalne napięcie robocze DC
24 V
Temperatura przechowywania
-20 ... 40 °C
Waga produktu
75 g
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Materiał obudowy
Wzmocnione PA
Uwaga dotycząca materiałów
Zgodne z RoHS
Temperatura medium
-5 °C do 50 °C
Stopień ochrony
IP65, IP67
Nr kat.
OT-FESTO072630
