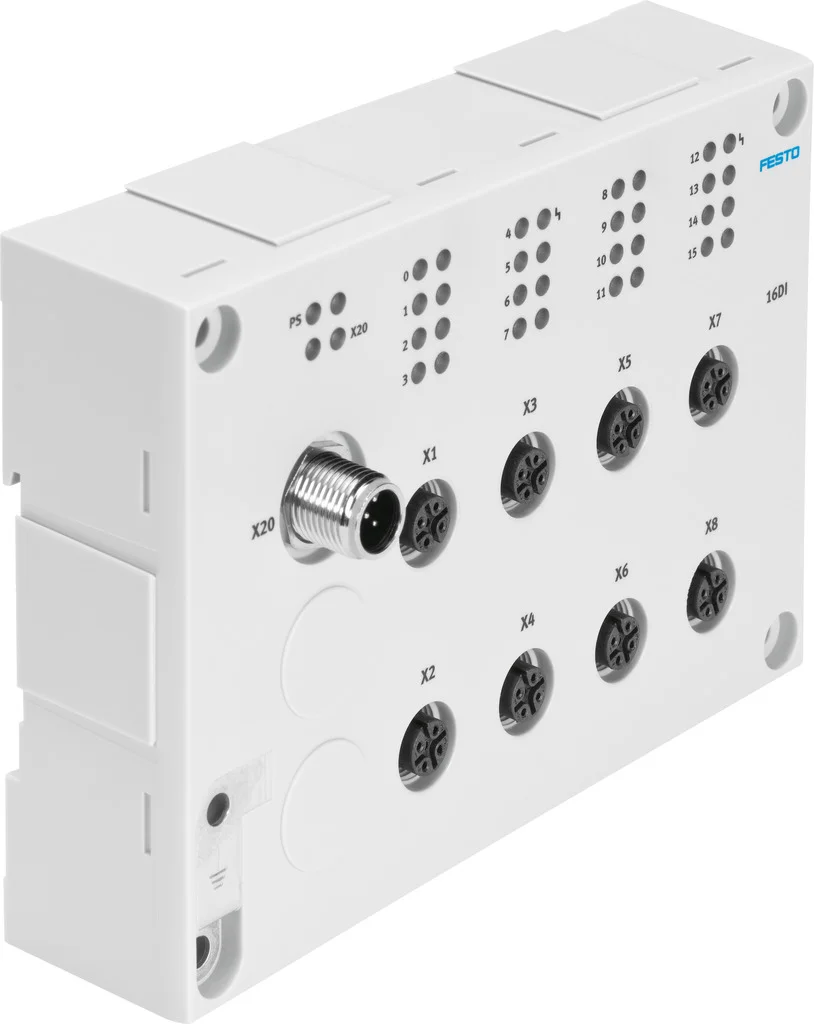

Moduł wejść CTSL-D-16E-M12-5 (1387359) serii CTSL - Festo
SKU: OT-FESTO033785
MPN: CTSL-D-16E-M12-5
Producent:
Festo
Cena netto/szt.
1 517,60 zł
1 866,65 zł
brutto/szt.
Opis produktu - Moduł wejść CTSL-D-16E-M12-5 (1387359) serii CTSL - Festo
- Do systemu instalacyjnego CTEL
- Do rejestrowania sygnałów wejściowych czujników
- Wyświetlanie stanu wejściowego dla każdego sygnału wejściowego za pomocą przyporządkowanej diody LED
- Dioda LED do diagnostyki zwarcia/przeciążenia na zasilaniu czujnika
Dane techniczne
| Protokół | I-Port |
| Wymiary szer. x dł. x wys. | 143 mm x 103 mm x 32 mm |
| Typ mocowania | Przy pomocy otworów przelotowych |
| Waga produktu | 250 g |
| Temperatura otoczenia | -5 degC |
| Temperatura przechowywania | -20 degC |
| Stopień ochrony | IP65 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Materiał obudowy | Wzmocniony poliamid |
| Materiał pokrywy | Wzmocniony poliamid |
| Wskaźnik LED specyficzny dla produktu | 1 PS elektryczne napięcie robocze |
| Wskaźnik LED specyficzny dla magistrali | X20: I-Port / IO-Link |
| Maksymalna liczba wejść | 16 |
| Prędkość transmisji | 38,4 kbit/s, 230,4 kbit/s |
| Przyłącze elektryczne | 5-pin |
| Zakres napięcia roboczego DC | 18 V |
| Znamionowe napięcie robocze DC | 24 V |
| Pobór prądu przy nominalnym napięciu roboczym obwodu logicznego | 35 mA |
| Ochrona przed zmianą polaryzacji | dla napięcia roboczego |
| Charakterystyka wejść | IEC1131-T2 |
| Poziom przełączania | Sygnał 0: = 5 V |
| Logika przełączania wejść | PNP (przełączanie do plusa) |
| Czas eliminacji odbić styków | 0,5 ms (3 ms, 10 ms, 20 ms możliwość parametryzacji) |
| Maks. sumaryczny prąd na moduł | 1.2 A |
| Izolacja elektryczna między kanałami | nie |
| Zabezpieczenie (przeciwzwarciowe) | wewnętrzne zabezpieczenie elektroniczne na grupę |
| IO-Link, Connection technology | Device 5-pin |
| IO-Link, liczba portów | 1 |
| IO-Link, Port class | B |
| IO-Link, wersja protokołu | Device V 1.0 |
| IO-Link, Communication mode | COM2 (38,4 kBaud), COM3 (230,4 kBaud) |
| IO-Link, szerokość danych procesowych IN | 2 bajty |
| IO-Link, minimalny czas cyklu | Device 3,2 ms |
Parametry techniczne - Moduł wejść CTSL-D-16E-M12-5 (1387359) serii CTSL - Festo
Szybkość transmisji
38,4 kbit/s, 230,4 kbit/s
Zakres napięcia roboczego DC
18 ... 30 V
IO-Link, protokół
Device V 1.0
IO-Link, liczba portów
1
IO-Link, process data width IN
2 Byte
Obwód logiczny wejść
PNP
IO-Link, technologia podłączenia
Urządzenie, 5-pin
Charakterystyka wejść
IEC1131-T2
Certyfikat
UL E239998
Protokół
I-Port, IO-Link
Zabezpieczenie przed zwarciem
wewnętrzny bezpiecznik elektroniczny, zabezpieczający na grupę
Diody LED specyficzne dla magistrali
X20: I-Port / IO-Link
Diody LED specyficzne dla produktu
1 PS zasilanie napięciem roboczym, 16 Status kanału, 2 Diagnostyka grupowa
Maks. całkowity prąd na moduł
1.2 A
Maks. liczba wejść
16
Poziom przełączania
Sygnał 0: <= 5 V, Sygnał 1: >= 11 V
Opóźnienie sygnału wej. w celu wyeliminowania drgania styków
3 ms (0.5 ms, 10 ms, 20 ms, możliwość parametryzacji)
Izolacja galwaniczna kanał - kanał
Brak
Pobór prądu przy nominalnym napięciu roboczym, logika
<= 35 mA
IO-Link, typ portu
B
Materiał pokrywy
Wzmocnione PA
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy szyny montażowej, Do wyboru:
Stopień ochrony
IP65, IP67
Przyłącze elektryczne
5-pin, 8x gniazdo, M12
Dopuszczenie
RCM Mark, c UL us - Listed (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
IO-Link, tryb komunikacji
COM2 (38,4 kBaud), COM3 (230,4 kBaud)
IO-Link, minimalny czas cyklu
Device 3,2 ms
Temperatura otoczenia
-5 °C do 50 °C
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla napięcia roboczego
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Waga produktu
250 g
Temperatura przechowywania
-20 ... 70 °C
Nominalne napięcie robocze DC
24 V
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Wymiary B x L x H
143 mm x 103 mm x 32 mm
Nr kat.
OT-FESTO033785
Pliki do pobrania - Moduł wejść CTSL-D-16E-M12-5 (1387359) serii CTSL - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
