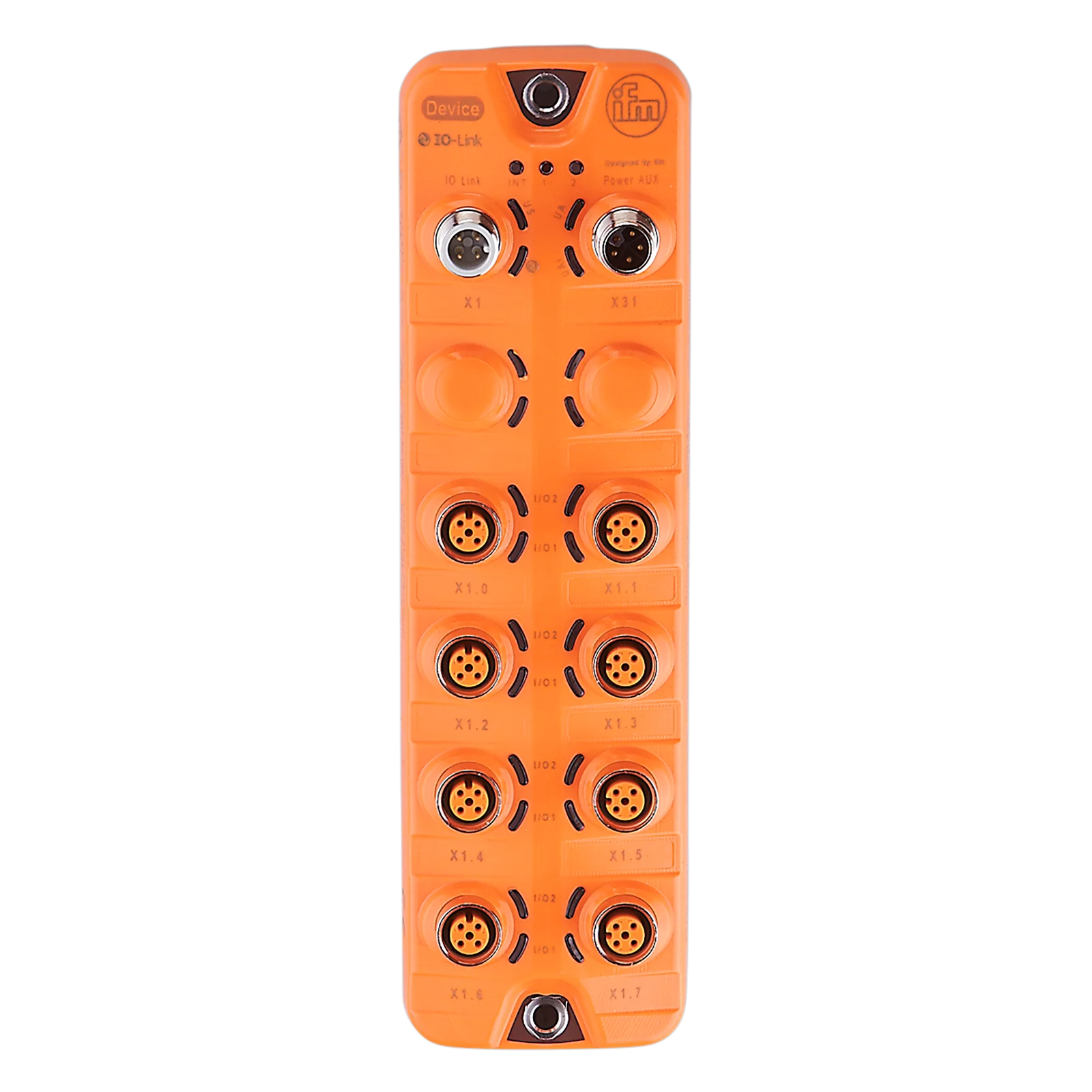

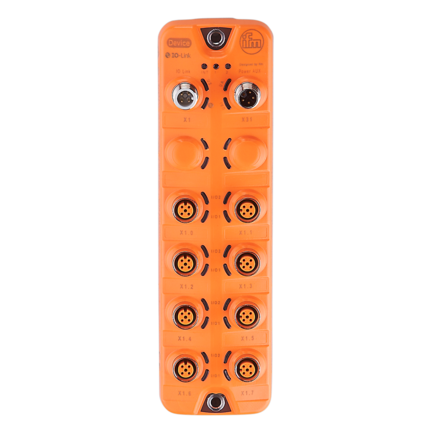

Moduł wejść/wyjść IO-Link IOL MOD PL 8XMP/DX E D M12 IP67 (AL2607) - IFM

SKU: OC-IFM000546 MPN: AL2607
Producent: IFM
Cena netto/szt. 1 760,40 zł
2 165,29 zł brutto/szt.
Moduł wejść/wyjść IO-Link IOL MOD PL 8XMP/DX E D M12 IP67 (AL2607) - IFM
1 760,40 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł wejść/wyjść IO-Link IOL MOD PL 8XMP/DX E D M12 IP67 (AL2607) - IFM

  • Oddzielny zasilacz o obciążalności 16 A
  • Obciążalność na port do 2 A
  • Zastosowanie w obwodach bezpieczeństwa
  • Podłączenie sygnałów analogowych 4...20 mA, 0...10 V
  • Rozszerzenie masterów IO-Link z wejściami i wyjściami binarnymi oraz wejściami analogowymi

Dane elektryczne

Napięcie zasilania[V]18...30 DC
Pobór prądu[mA]50; (US)
Klasa ochronyIII
Dodatkowe zasilanie[V]18...30 DC; (UA)
Maks. pobór prądu z dodatkowego zasilania[mA]16000; (UA)

Wejścia / wyjścia

Całkowita ilość wejść i wyjść16
Liczba wejść i wyjśćLiczba wejść binarnych: 16; Liczba wejść analogowych: 8; Liczba wejść częstotliwościowych: 2; Liczba wyjść binarnych: 16

Wejścia

Liczba wejść częstotliwościowych2
Liczba wejść binarnych16; (parametryzowalna)
Obwód wejść binarnychPNP; (typ 3 (IEC 61131-2))
Zasilanie wejśćAUX (UA)
Zasilanie[V]18...30
Prąd wejściowy Wysoki[mA]2...15
Prąd wejściowy Niski[mA]0...1,5
Poziom przełączania Wysoki[V]11...28
Poziom przełączania Niski[V]0...5
Liczba wejść analogowych8; (parametryzowalna wejście prądowe / napięciowe)
Wejście analogowe (prądowe)[mA]4...20
Wejścia analogowe (napięciowe)[V]0...10
Rozdzielczość wejścia analogowego16 Bit
Precyzyjne wejście analogowe[%]0,3

Wyjścia

Liczba wyjść binarnych16; (parametryzowalna)
Maks. prąd obciążenia na wyjście[mA]2000
Maks. sumaryczne obciążenie prądowe wyjść [A]16
Zabezpieczenie przed zwarciemtak
Wyjścia zasilania aktuatoraAUX (UA)
Liczba wyjść PWM8; (acyclic enhanced modus)
Liczba wyjść PWM-I2; (acyclic enhanced modus)
Wyjście PMW/PWM-I
prąd maks. wyjścia PWM-I [mA]2000
dostępne współczynniki dla sterownika [PID]Kp, Ki, Kd
bieżąca wybrana rozdzielczość [mA]1
Dokładność PWM-I Ausgang [%]2,2
zakres stosunku impulsu do przerwy wyjścia PWM [‰]0...1000
rozdzielczość czasu załączenia ‰]1
zakres częstotliwości PWM/PWM-I [Hz]20...1000
liczba wybieranych częstotliwości2
ilość wyjść PWM z opcjonalnym ditheringiem8
poziom ditheringu [‰]1...250
ilość ditherów1...20

Zakres pomiaru / nastaw

Częstotliwość próbkowania[Hz]0...3000

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM3 (230,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
SIO trybnie
Wymagany typ portu masteraA
Min.czas cyklu procesu[ms]4
Obsługiwane DeviceID
Typ działaniaDeviceID
Acyclic enhanced parametrisation1449
Acyclic parametrisation1316
Cyclic parametrisation1315
Uwaga
Parametryzacja może być zmieniona z cyklicznej “cyclic” na “acyclic” lub wzmocnioną acykliczną “acyclic enhanced”
Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]-25...60
Temperatura składowania[°C]-25...70
Maks. wilgotność względna powietrza[%]90
Maks. wysokość nad poziomem morza[m]2000
OchronaIP 65; IP 67
Stopień ochrony (NEMA 250)6P
Stopień zabrudzenia2
Chemikalia
ISO 16750-5AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1AA

Testy / dopuszczenia

EMC
EN 61000-6-2
EN 61000-6-3
IEC 61131-9
Odporność na wstrząsy
DIN EN 60068-2-27
Odporność na wibracje
DIN EN 60068-2-64
DIN EN 60068-2-6

Dane mechaniczne

Waga[g]398,1

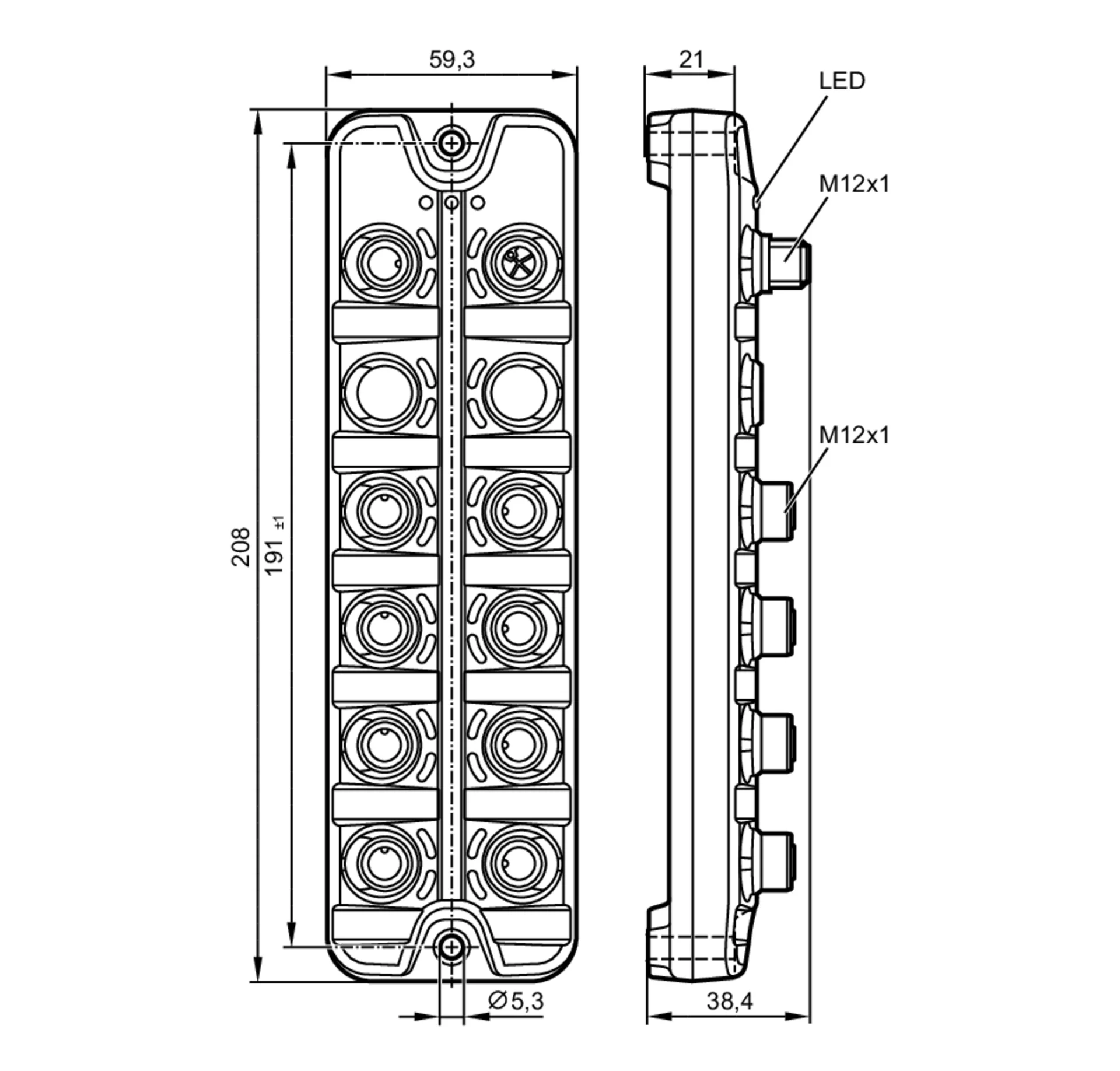

Wymiary[mm]26 x 59,3 x 208
Materiałobudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany
Materiał uszczelnieniaFKM
Moment dokręcający[Nm]< 0,8

Wyświetlacze / elementy robocze

Wyświetlacz
działanie4 x LED, kolor zielony
Błąd3 x LED, kolor czerwony
Funkcja16 x LED, kolor żółty

Akcesoria

Akcesoria (opcjonalne)
osłona dla gniazda M12

Uwagi

Uwagi
Zastosowanie urządzenia w systemie wymagającym bezpieczeństwa funkcjonalnego jest możliwe pod warunkiem wyłączenia napięcia aktuatora UA bez interakcji.
Dalszych informacji na temat bezpieczeństwa funkcjonalnego proszę szukać w dodatku do instrukcji obsługi, w materiałach do pobrania.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - AUX

X31Konektor: 1 x M12; kodowanie: L

Połączenie elektryczne - IO-Link

X1Konektor: 1 x M12; kodowanie: A

Połączenie elektryczne - wejścia / wyjścia

X1.0...X1.7Konektor: 8 x M12; kodowanie: A; uszczelnienie: FKM

Parametry techniczne - Moduł wejść/wyjść IO-Link IOL MOD PL 8XMP/DX E D M12 IP67 (AL2607) - IFM

Nr kat.
OC-IFM000546

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
