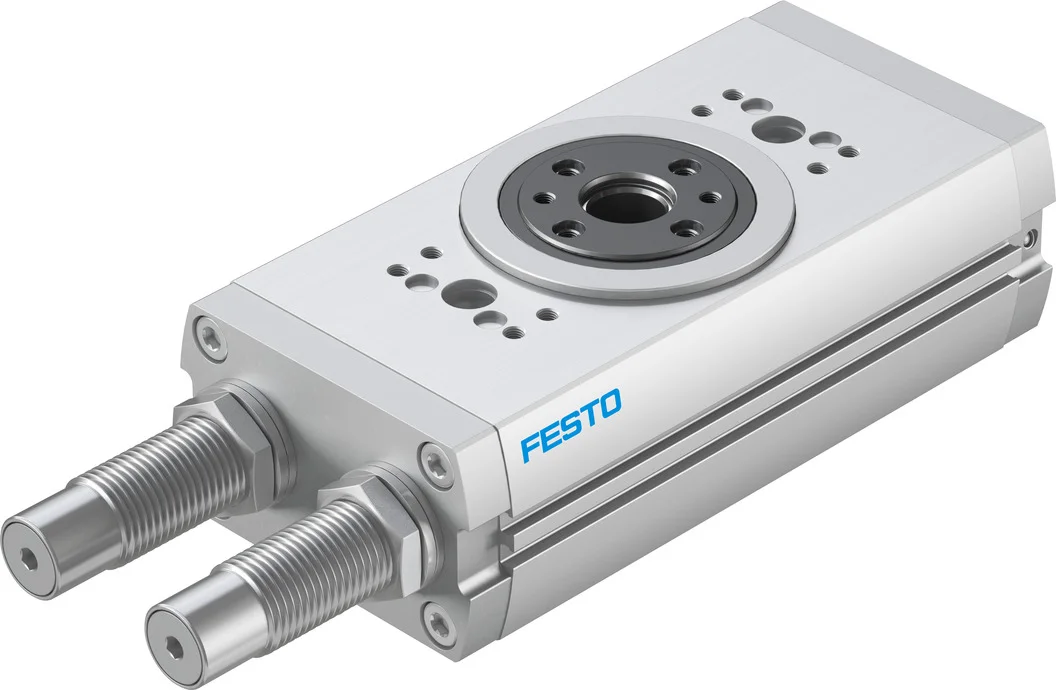

Napęd wahadłowy DRRD-40-180-FH-Y9A (1526986) serii DRRD - Festo
Festo

Napęd wahadłowy DRRD-40-180-FH-Y9A (1526986) serii DRRD - Festo

SKU: OT-FESTO038184 MPN: DRRD-40-180-FH-Y9A
Producent: Festo
Cena netto/szt. 8 532,97 zł
10 495,55 zł brutto/szt.
Napęd wahadłowy DRRD-40-180-FH-Y9A (1526986) serii DRRD - Festo
8 532,97 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Napęd wahadłowy DRRD-40-180-FH-Y9A (1526986) serii DRRD - Festo

Napęd wahadłowy z dwoma tłokami, konstrukcja typu zębatka-zębnik.

  • Napęd obrotowy, dwutłokowy, przenoszenie sił przy pomocy zębatki i zębnika
  • Napęd klasy premium do bardzo wysokiej energii (obciążalność i prędkość)
  • Bardzo wysoka precyzja i długa żywotność
  • Można dostosować wiele dodatkowych funkcji, takich jak pozycja środkowa lub podawanie powietrza i energii.
  • Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
  • Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów

Dane techniczne

Wielkość40
Kąt amortyzacji56 deg
Zakres ustawień kąta obrotu dla każdej pozycji końcowej+10 /-190 stopni
Kąt obrotu180 deg
Amortyzacjawewnętrzna amortyzacja hydrauliczna, normalna charakterystyka
Pozycja montażudowolny
KonstrukcjaZębatka/zębnik
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991265
Ciśnienie robocze0.2 MPa
Ciśnienie robocze2 bar
Sposób działaniadwustronnego działania
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABSVDMA24364-strefa III
Temperatura otoczenia-10 degC
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)24.1 Nm
Dopuszczalny masowy moment bezwładności2.3 kgm²
Waga produktu6424 g
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze pneumatyczneG1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał wałka napęduStal odpuszczona
Materiał pokrywyAluminium
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej

Parametry techniczne - Napęd wahadłowy DRRD-40-180-FH-Y9A (1526986) serii DRRD - Festo

Pozycja zabudowy
Dowolna
Ustawienie zakresu kąta obrotu z obu stron
+10 /-190 deg
Materiał wałka napędowego
Stal ulepszana cieplnie
Dopuszczalny masowy moment bezwładności
2.3 kgm2
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
24.1 Nm
Kąt amortyzacji
56°
Waga produktu
6 424 g
Konstrukcja
Zębatka/zębnik
Przyłącza pneumatyczne
G1/8
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Ciśnienie robocze MPa
0.2 ... 1 MPa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał obudowy
Stop aluminium, Anodowany
Wielkość
40
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Kąt obrotu
180°
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Do wyboru:
Materiał uszczelnień
NBR, TPE-U(PU)
Materiał pokrywy
Aluminium, Anodowanie
Amortyzacja
wewnętrzna amortyzacja hydrauliczna, normalna charakterystyka
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
2 ... 10 bar
Nr kat.
OT-FESTO038184

Pliki do pobrania - Napęd wahadłowy DRRD-40-180-FH-Y9A (1526986) serii DRRD - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
