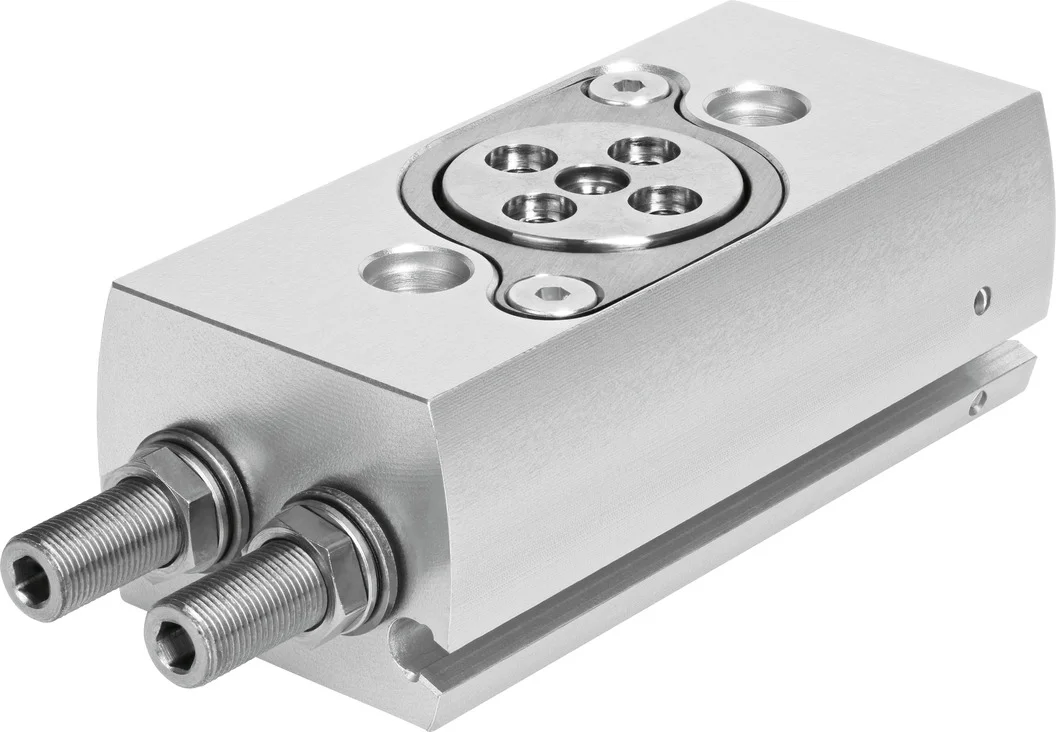

Napęd wahadłowy DRRD-8-180-FH-PA (2223060) serii DRRD - Festo
Festo

Napęd wahadłowy DRRD-8-180-FH-PA (2223060) serii DRRD - Festo

SKU: OT-FESTO040459 MPN: DRRD-8-180-FH-PA
Producent: Festo
Cena netto/szt. 1 463,28 zł
1 799,83 zł brutto/szt.
Napęd wahadłowy DRRD-8-180-FH-PA (2223060) serii DRRD - Festo
1 463,28 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Napęd wahadłowy DRRD-8-180-FH-PA (2223060) serii DRRD - Festo

Napęd wahadłowy z dwoma tłokami, konstrukcja typu zębatka-zębnik.

  • Napęd obrotowy, dwutłokowy, przenoszenie sił przy pomocy zębatki i zębnika
  • Napęd klasy premium do bardzo wysokiej energii (obciążalność i prędkość)
  • Bardzo wysoka precyzja i długa żywotność
  • Można dostosować wiele dodatkowych funkcji, takich jak pozycja środkowa lub podawanie powietrza i energii.
  • Zrównoważona konstrukcja dzięki wydłużonemu okresowi eksploatacji i uproszczonym naprawom
  • Zrównoważona produkcja dzięki zmniejszeniu zużycia materiałów

Dane techniczne

Wielkość8
Kąt amortyzacji38 deg
Zakres ustawień kąta obrotu dla każdej pozycji końcowej+10 /-100 stopni
Kąt obrotu180 deg
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Pozycja montażudowolny
KonstrukcjaZębatka/zębnik
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991265
Ciśnienie robocze0.3 MPa
Ciśnienie robocze3 bar
Sposób działaniadwustronnego działania
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Zgodność z LABSVDMA24364-strefa III
Temperatura otoczenia-10 degC
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)0.2 Nm
Dopuszczalny masowy moment bezwładności0.0015 kgm²
Waga produktu155 g
Typ mocowaniaPrzy pomocy otworów przelotowych
Przyłącze pneumatyczneM3
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał wałka napęduNierdzewna stal stopowa
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej

Parametry techniczne - Napęd wahadłowy DRRD-8-180-FH-PA (2223060) serii DRRD - Festo

Pozycja zabudowy
Dowolna
Ustawienie zakresu kąta obrotu z obu stron
+10 /-100 deg
Materiał wałka napędowego
Stal wysokostopowa, nierdzewna
Dopuszczalny masowy moment bezwładności
0.0015 kgm2
Teoretyczny moment obrotowy przy 0,6 MPa (6 bar, 87 psi)
0.2 Nm
Kąt amortyzacji
38°
Waga produktu
155 g
Konstrukcja
Zębatka/zębnik
Przyłącza pneumatyczne
M3
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Tryb pracy
Dwustronnego działania
Ciśnienie robocze MPa
0.3 ... 0.8 MPa
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Materiał obudowy
Stop aluminium, Anodowany
Wielkość
8
Uwaga dotycząca materiałów
Zawierają substancje PWIS, Zgodne z RoHS
Kąt obrotu
180°
Sygnalizacja położenia
Przy pomocy czujników
Sposób montażu
Przy pomocy otworów przelotowych, Przy pomocy gwintów wewnętrznych, Do wyboru:
Materiał uszczelnień
NBR, TPE-U(PU)
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-10 ... 60 °C
Ciśnienie robocze
3 ... 8 bar
Nr kat.
OT-FESTO040459

Pliki do pobrania - Napęd wahadłowy DRRD-8-180-FH-PA (2223060) serii DRRD - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
