Nyple gwintowane z gwintami zewnętrznymi cylindrycznymi – do łączenia elementów instalacji

Nyple gwintowane Air-Com z zewnętrznymi gwintami cylindrycznymi są przeznaczone do wykonywania połączeń pomiędzy dwoma gwintowanymi elementami instalacji. Obustronne gwinty zewnętrzne pozwalają wykorzystać nypel jako prosty element łączący armaturę, złączki, zawory, rozdzielacze oraz inne komponenty wyposażone w odpowiednie gwinty wewnętrzne.

Rodzina obejmuje zarówno nyple równoprzelotowe, w których oba przyłącza mają ten sam rozmiar, jak i nyple redukcyjne pozwalające połączyć elementy o różnych wielkościach gwintu. Dzięki dużej liczbie dostępnych wariantów można dobrać wykonanie odpowiednie do konkretnego miejsca w instalacji.

Obustronne gwinty zewnętrzne cylindryczne

Podstawową cechą nypli jest zastosowanie gwintów zewnętrznych po obu stronach elementu. W zależności od wybranego wariantu mogą mieć one jednakowe lub różne rozmiary.

W ofercie dostępne są między innymi warianty G1"-G1", G1 1/4"-G1", G1 1/2"-G1 1/4" oraz wiele innych kombinacji. Oznacza to, że ta sama grupa produktowa może być wykorzystywana zarówno do prostego łączenia elementów o jednakowych przyłączach, jak i do wykonywania redukcji pomiędzy różnymi średnicami nominalnymi.

Gwint cylindryczny G – co oznacza?

W wielu wariantach zastosowano cylindryczny gwint rurowy G. W przeciwieństwie do gwintu stożkowego jego średnica nie zmniejsza się wzdłuż długości części gwintowanej. Sam gwint odpowiada przede wszystkim za mechaniczne połączenie elementów, natomiast sposób uzyskania szczelności powinien być odpowiednio dobrany do konstrukcji współpracujących części i warunków pracy instalacji.

Przed wyborem nypla należy sprawdzić nie tylko nominalny rozmiar przyłącza, ale również rodzaj gwintu. Jest to szczególnie ważne podczas modernizacji istniejących instalacji, w których mogą występować obok siebie różne standardy przyłączy.

Warianty proste i redukcyjne

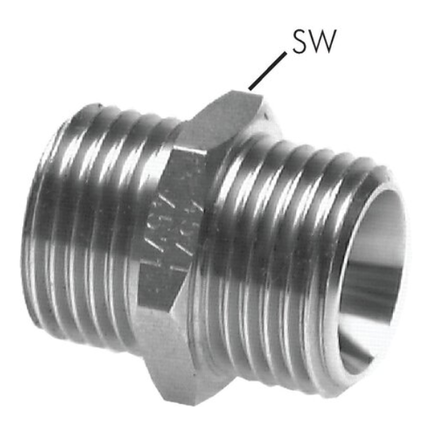

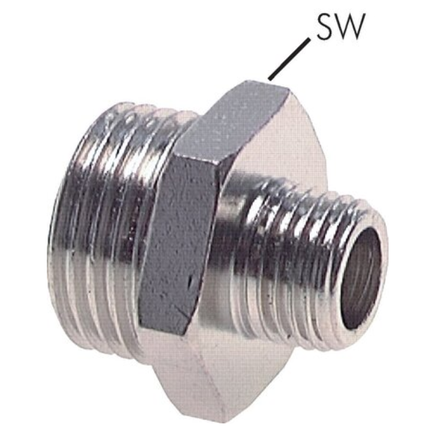

Jeżeli oba końce nypla mają taki sam rozmiar, element może służyć do bezpośredniego połączenia dwóch komponentów z gwintami wewnętrznymi tej samej wielkości. Warianty z różnymi rozmiarami przyłączy pełnią dodatkowo funkcję redukcji gwintowanej.

Takie rozwiązanie pozwala ograniczyć liczbę dodatkowych adapterów w instalacji. Zamiast nypla oraz osobnej redukcji można w odpowiednim przypadku zastosować jeden element łączący dwa wymagane rozmiary przyłączy.

Materiały wykonania nypli gwintowanych

Rodzina obejmuje różne wykonania materiałowe. Wśród dostępnych produktów znajdują się między innymi nyple ze stali nierdzewnej oraz warianty z mosiądzu niklowanego. Dla wybranych wykonań ze stali nierdzewnej wskazywany jest materiał 1.4408.

Materiał należy zawsze sprawdzić dla konkretnego wariantu. Ma on znaczenie nie tylko dla wytrzymałości mechanicznej elementu, ale również dla jego przydatności w kontakcie z określonym medium i w konkretnych warunkach środowiskowych.

PN40 i ciśnienie robocze – parametr zależny od wariantu

Nazwa grupy produktowej odnosi się do wykonań PN40, jednak nie oznacza to, że każdy dostępny na tej stronie nypel ma identyczne dopuszczalne ciśnienie pracy. Poszczególne warianty różnią się materiałem, wielkością przyłączy i parametrami ciśnieniowymi.

W ofercie znajdują się między innymi wykonania ze stali nierdzewnej o ciśnieniu 40 bar, ale dostępne są również produkty opisane jako 16 bar. Z tego względu przed zakupem należy kierować się parametrami podanymi przy konkretnym wariancie, a nie wyłącznie oznaczeniem PN40 znajdującym się w nazwie całej grupy.

Jak dobrać odpowiedni nypel gwintowany?

Podczas konfiguracji należy w pierwszej kolejności określić rozmiar obu przyłączy. Jeżeli łączone elementy mają takie same gwinty, można wybrać odpowiedni wariant równoprzelotowy. Przy różnych rozmiarach należy zastosować nypel redukcyjny z właściwą kombinacją gwintów.

Następnie należy zweryfikować materiał wykonania oraz dopuszczalne ciśnienie robocze wybranego produktu. Dobór powinien uwzględniać także medium, temperaturę pracy, sposób uszczelnienia połączenia oraz parametry pozostałych elementów instalacji.

Dopuszczalne ciśnienie całego układu jest ograniczone przez komponent o najniższym dopuszczalnym ciśnieniu pracy. Zastosowanie nypla o wyższym parametrze ciśnieniowym nie zwiększa więc dopuszczalnego ciśnienia pozostałych elementów instalacji.

Zastosowanie nypli z gwintami zewnętrznymi

Nyple gwintowane są uniwersalnymi elementami połączeniowymi stosowanymi w pneumatyce, instalacjach sprężonego powietrza, armaturze oraz przemysłowych instalacjach rurowych. Mogą służyć do łączenia zaworów, rozdzielaczy, filtrów, regulatorów, elementów pomiarowych i innych komponentów posiadających odpowiednie przyłącza gwintowane.

Warianty redukcyjne są szczególnie przydatne podczas przebudowy i modernizacji instalacji, ponieważ umożliwiają bezpośrednie przejście pomiędzy różnymi rozmiarami przyłączy bez stosowania dodatkowej redukcji.

Najważniejsze cechy nypli gwintowanych Air-Com

• gwinty zewnętrzne po obu stronach nypla,
• dostępne warianty z cylindrycznymi gwintami rurowymi G,
• wykonania z jednakowymi oraz różnymi rozmiarami przyłączy,
• możliwość zastosowania jako nypel prosty lub redukcyjny,
• różne wykonania materiałowe, w tym stal nierdzewna i mosiądz niklowany,
• dostępne warianty o różnych parametrach ciśnieniowych,
• szeroki wybór kombinacji przyłączy umożliwiający dopasowanie do konkretnej instalacji.

Montaż i uszczelnienie połączenia

Przed montażem należy sprawdzić zgodność gwintów nypla z przyłączami współpracujących elementów oraz upewnić się, że wybrany wariant odpowiada wymaganiom ciśnieniowym instalacji. Powierzchnie gwintów powinny być czyste i wolne od uszkodzeń.

Sposób uszczelnienia należy dobrać do konstrukcji połączenia, rodzaju medium oraz warunków pracy. Podczas dokręcania należy również unikać nadmiernego momentu, który mógłby spowodować uszkodzenie gwintu lub współpracującego komponentu.
