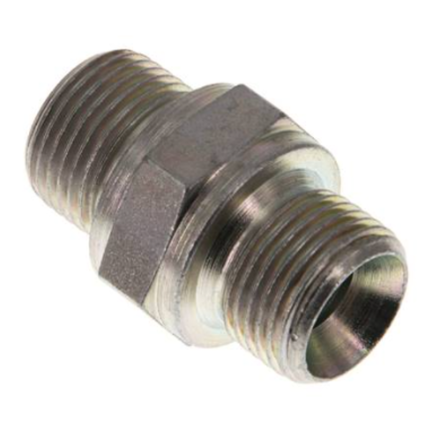

Nyple gwintowane wysokociśnieniowe do układów hydraulicznych (stożek uszczelniający 60°) 400 bar - Air-Com

Nyple gwintowane wysokociśnieniowe do układów hydraulicznych 400 bar

Nyple gwintowane wysokociśnieniowe Air-Com są przeznaczone do wykonywania połączeń gwintowanych w instalacjach hydraulicznych pracujących przy wysokim ciśnieniu. Konstrukcja z dwoma gwintami zewnętrznymi umożliwia bezpośrednie połączenie dwóch elementów wyposażonych w odpowiednie przyłącza z gwintami wewnętrznymi.

Rodzina obejmuje wiele kombinacji rozmiarów, dzięki czemu nypel może pełnić funkcję zarówno łącznika prostego pomiędzy przyłączami o tym samym rozmiarze, jak i elementu umożliwiającego przejście pomiędzy dwoma różnymi wielkościami gwintu.

Do układów hydraulicznych wysokiego ciśnienia

Nyple z tej grupy zostały przeznaczone do zastosowań wysokociśnieniowych w hydraulice. Karta produktowa wskazuje ciśnienie 400 bar, co odróżnia te elementy od standardowych nypli stosowanych w instalacjach o znacznie niższym ciśnieniu roboczym.

Przy projektowaniu połączenia należy jednak pamiętać, że dopuszczalne ciśnienie całego układu zależy nie tylko od nypla. Wszystkie współpracujące elementy, takie jak złączki, przewody, armatura i uszczelnienia, muszą posiadać parametry odpowiednie do rzeczywistych warunków pracy instalacji.

Stożek uszczelniający 60°

Istotnym elementem konstrukcji jest stożek uszczelniający 60°. Przy prawidłowo dobranym elemencie współpracującym powierzchnie stożkowe tworzą miejsce uszczelnienia połączenia.

Z tego względu podczas doboru nie należy kierować się wyłącznie średnicą i oznaczeniem gwintu. Należy również sprawdzić zgodność sposobu uszczelnienia oraz geometrii przyłącza po obu stronach wykonywanego połączenia.

Ma to szczególne znaczenie w hydraulice wysokociśnieniowej, gdzie pozornie podobne przyłącza mogą różnić się konstrukcją powierzchni uszczelniającej i nie powinny być traktowane jako zamienne bez sprawdzenia ich zgodności.

Dwa gwinty zewnętrzne G

Nyple posiadają dwa zewnętrzne gwinty G. W zależności od wybranego wariantu mogą mieć one taki sam albo różny rozmiar.

Na karcie dostępne są między innymi wykonania G1/8-G1/8, G1/4-G1/8, G1/4-G1/4, G3/8-G1/4, G3/8-G3/8, G1/2-G1/4, G1/2-G3/8, G1/2-G1/2, G3/4-G1/2 czy G1-G3/4. Dostępne są również większe rozmiary przyłączy.

Tak duża liczba kombinacji pozwala dobrać nypel do konkretnego miejsca instalacji bez konieczności stosowania dodatkowego elementu redukcyjnego.

Nyple proste i redukcyjne

Jeżeli oba przyłącza mają ten sam rozmiar, nypel może służyć jako bezpośredni łącznik. Przykładem są warianty G1/4-G1/4, G1/2-G1/2 czy G3/4-G3/4.

W przypadku dwóch różnych rozmiarów nypel pełni jednocześnie funkcję redukcji. Warianty takie jak G1/4-G1/8, G1/2-G3/8 czy G3/4-G1/2 pozwalają bezpośrednio połączyć elementy o różnych wielkościach przyłączy.

Ograniczenie liczby dodatkowych adapterów może uprościć konstrukcję instalacji oraz zmniejszyć liczbę wykonywanych połączeń.

Stal ocynkowana

Warianty prezentowane na karcie produktu występują w wykonaniu ze stali ocynkowanej. Warstwa cynku stanowi zabezpieczenie powierzchni stalowego elementu przed oddziaływaniem środowiska zewnętrznego.

Przy doborze elementu do konkretnego układu należy jednak zawsze uwzględnić rodzaj medium, temperaturę, środowisko pracy oraz kompatybilność materiałową z pozostałymi komponentami instalacji.

Jak dobrać odpowiedni nypel wysokociśnieniowy?

W instalacji hydraulicznej nie należy dobierać nypla wyłącznie na podstawie tego, że gwint można mechanicznie wkręcić w dane przyłącze. Trzeba sprawdzić komplet parametrów połączenia.

Przy wyborze odpowiedniego wariantu należy zweryfikować przede wszystkim:

• rozmiar pierwszego gwintu G,
• rozmiar drugiego gwintu G,
• zgodność stożka uszczelniającego 60° z elementem współpracującym,
• wymagane ciśnienie robocze instalacji,
• materiał wykonania,
• zgodność materiałową z medium i pozostałymi komponentami,
• warunki temperaturowe konkretnej instalacji.

Jeżeli oba przyłącza mają różne rozmiary, należy wybrać odpowiednią kombinację redukcyjną. Pozwala to wykonać przejście pomiędzy dwoma wielkościami przyłączy za pomocą jednego elementu.

Zastosowanie nypli wysokociśnieniowych

Nyple z tej grupy są przeznaczone przede wszystkim do układów hydraulicznych wymagających połączeń przystosowanych do wysokiego ciśnienia. Mogą stanowić element pośredni pomiędzy odpowiednio dobranymi komponentami instalacji posiadającymi gwintowane przyłącza wewnętrzne.

Znajdują zastosowanie przy wykonywaniu połączeń w instalacjach hydraulicznych maszyn i urządzeń, gdzie wymagane są odpowiednie parametry ciśnieniowe oraz zgodność powierzchni uszczelniających.

Najważniejsze cechy nypli wysokociśnieniowych Air-Com

• przeznaczenie do układów hydraulicznych wysokiego ciśnienia,
• ciśnienie wskazane dla grupy produktowej: 400 bar,
• stożek uszczelniający 60°,
• dwa zewnętrzne gwinty G,
• dostępne warianty z jednakowymi i różnymi rozmiarami gwintów,
• możliwość bezpośredniej redukcji pomiędzy różnymi wielkościami przyłączy,
• szeroki wybór kombinacji gwintów,
• wykonania ze stali ocynkowanej.

Montaż w instalacji hydraulicznej

Przed montażem należy upewnić się, że gwinty oraz powierzchnie uszczelniające nypla i współpracujących elementów są zgodne. Powierzchnie powinny być czyste i wolne od uszkodzeń mogących wpływać na szczelność połączenia.

Szczególną uwagę należy zwrócić na powierzchnię stożka uszczelniającego 60°. Jej uszkodzenie, zarysowanie lub współpraca z niewłaściwie dobranym przyłączem może negatywnie wpłynąć na szczelność połączenia.

Montaż należy wykonywać z momentem dokręcania odpowiednim dla konkretnego połączenia i współpracujących komponentów. Nie należy przyjmować jednej wartości momentu dla wszystkich dostępnych rozmiarów.

Przed uruchomieniem układu wysokociśnieniowego należy sprawdzić prawidłowość wykonania i szczelność połączenia zgodnie z zasadami obowiązującymi dla danej instalacji hydraulicznej.

400 bar dotyczy kompletnego doboru elementów

Wartość 400 bar podana dla tej grupy nypli nie oznacza, że samo zastosowanie takiego nypla nadaje całemu połączeniu lub instalacji taki sam dopuszczalny parametr pracy. O możliwości pracy przy określonym ciśnieniu decydują parametry wszystkich współpracujących komponentów.

W instalacji wysokociśnieniowej należy więc zweryfikować nie tylko nypel, ale również przyłącza, przewody, armaturę, elementy uszczelniające i pozostałe części układu. Dopuszczalne warunki pracy kompletnego połączenia ogranicza element o najniższych dopuszczalnych parametrach.
