Cena netto/szt.
217,30 zł
267,28 zł
brutto/szt.
Opis produktu - Płyta przyłączeniowa (wyspa) do zaworów 5/2-5/3 serii RV-10 n=6
- Płyty zaworowe, nazywane także wyspami zaworowymi, to dodatkowe elementy na których montowane są zawory sterowane pneumatycznie i elektromagnetycznie funkcji 3/2, 5/2 i 5/3 firmy E-mc
- Zastosowanie płyt zaworowych (wysp zaworowych) zmniejsza ilość elementów takich jak złączki, przewody tłumiki hałasu itp.
- W płytach wykonane są wspólne otwory: zasilanie (1) oraz odpowietrzenie (3 i 5)
- Dla dużej ilości zaworów zamontowanych na płycie zaleca się doprowadzenie powietrza z dwóch stron
- NIeużywanie miejsca na wyspie zaślepia się odpowiednimi płytkami oznaczonymi - BP
- Wyspy zaworowe można montować np. w szafkach sterowniczych lub w miejscach o ograniczonej przestrzeni
- Płyty przyłączeniowe (zaworowe) umożliwiają montaż zaworów o funkcjach 3/2, 5/2 i 5/3 serii RV-10 do RV-40
- W przyłącza odpowietrzające w wyspie zaworowej zalecamy wkręcenie tłumików hałasu.
Materiały:
płyta zaworowa: aluminium, uszczelki: NBR
Zakres dostawy:
płyta zaworowa ze śrubami i uszczelkami (zawory należy zamawiać osobno)
Ilość zaworów na wyspie: do 14 sztuk

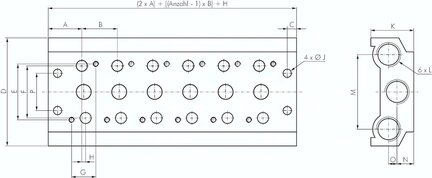

Parametry techniczne - Płyta przyłączeniowa (wyspa) do zaworów 5/2-5/3 serii RV-10 n=6
Gwint
13 mm
Wersja
do zaworów 5/2 i 5/3
O
4,5 mm
J
4,5 mm
P
20 mm
N
9 mm
M
40 mm
K
23 mm
H
2 mm
Waga
0,24 kg
B
19 mm
C
5 mm
E
30 mm
F
28 mm
L
G 1/4
A
18 mm
Średnica zewnętrzna D
58 mm
Ilość zaworów na płycie
6
Nr kat.
V51-6
Pliki do pobrania - Płyta przyłączeniowa (wyspa) do zaworów 5/2-5/3 serii RV-10 n=6
- Strona katalogowa Pobierz
