Przepływomierz elektromagnetyczny SMG50KGFFRKG/USD (SMF420) - IFM

SKU: OC-IFM016709 MPN: SMF420
Producent: IFM
Cena netto/szt. 10 437,30 zł
12 837,88 zł brutto/szt.
Przepływomierz elektromagnetyczny SMG50KGFFRKG/USD (SMF420) - IFM
10 437,30 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Przepływomierz elektromagnetyczny SMG50KGFFRKG/USD (SMF420) - IFM

  • Przepływomierz elektromagnetyczny (seria SM Foodmag) do przemysłu spożywczego i napojów
  • Wartości mierzone: przepływ, całkowita ilość, temperatura, przewodność i wykrywanie cieczy
  • Łatwe ustawianie dzięki menu aplikacji, instalacji z przewodnikiem i higienicznym przyciskom
  • Zredukowane okablowanie dzięki podłączeniu napięcia zasilania i sygnałów wyjściowych przez złącze M12
  • Konstrukcja obudowy podwyższa odporność na wstrząsy i drgania
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Zakres pomiarowy
10...1200 l/min600...72000 l/h0,09...10 m/s0,6...72 m³/h
Średnica nominalnaDN50 (2“)
Przyłącze procesoweflansza do urządzeń ifm

Aplikacja

Konstrukcjastyki pozłacane
Aplikacjaprzemysł spożywczy i produkcja napojów
MediaCiecze przewodzące; woda; roztwory wodne
Uwaga na temat mediów
produkty spożywcze takie jak piwo, mleko, soki owocowe, napoje bezalkoholowe, ketchup, jogurt, dekoracje jogurtowe, lody
przewodność: ≥ 5 µS/cm
Temperatura medium[°C]-20...150
Minimalne ciśnienie niszczące
37,5 bar3,75 MPa
Wytrzymałość na ciśnienie
25 bar2,5 MPa

Dane elektryczne

Napięcie zasilania[V]18...32 DC
Pobór prądu[mA]250; (24V)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]< 5
Zasada pomiaruelektromagnetyczny

Wejścia / wyjścia

Całkowita ilość wejść i wyjść2

Wejścia

Wejścia
OUT2zewnętrzny reset totalizera

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowy
OUT1sygnał impulsowy; sygnał przełączający totalizera; sygnał diagnostyczny; IO-Link
OUT2sygnał analogowy; sygnał impulsowy; sygnał przełączający totalizera; sygnał diagnostyczny
Wykonanie elektrycznePNP/NPN
Wyjście impulsowepomiar ilości przepływu
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak
Analogowy
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalierbar)
Maks. obciążenie[Ω]500
Rozdzielczość wyjścia analogowego0.38 µA
Binarne
Liczba wyjść binarnych2
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]0...10000

Zakres pomiaru / nastaw

Zakres pomiarowy
10...1200 l/min600...72000 l/h0,09...10 m/s0,6...72 m³/h
Zakres wyświetlacza
-1440...1440 l/min-86400...86400 l/h-12...12 m/s-86,4...86,4 m³/h
Rozdzielczość
0,1 l/min50 l/h0,01 m/s0,05 m³/h
Uwaga dotycząca ustawień fabrycznych
0...18,0 m³/h
Punkt początkowy wyjścia analogowego ASP
-1200...960 l/min-72000...57600 l/h-10,19...8,19 m/s-72...57,6 m³/h
Punkt końcowy wyjścia analogowego AEP
-960...1200 l/min57600...72000 l/h-8,19...10,19 m/s-57,6...72 m³/h
Odcięcie przy niskim przepływie LFC
0...960 l/min0...57600 l/h0...8,19 m/s0...57,6 m³/h
Długość impulsu[s]0,00005...2
Wartość impulsu0,002...99990000 I
Monitoring temperatury
Zakres pomiarowy[°C]-20...150
Zakres wyświetlacza[°C]-20...150
Rozdzielczość[°C]0,01
Wyjście analogowe / dolna wartość[°C]-20...116
Wyjście analogowe / górna wartość[°C]14...150
Monitoring przewodności
Zakres pomiarowy[µS/cm]100...100000
Zakres wyświetlacza[µS/cm]0...10000000
Rozdzielczość[µS/cm]1
Wyjście analogowe / dolna wartość[µS/cm]0...80000
Wyjście analogowe / górna wartość[µS/cm]20000...100000

Dokładność / odchylenie

Pomiar przepływu objętościowego
Dokładność (w warunkach odniesienia)
with optional factory calibration (availability is being planned)± (0,2 % MW + 2 mm/s)
standard± (0,5 % MW + 1,5 mm/s)
Powtarzalność0,1% MW
Monitoring temperatury
Dokładność[K]± 1
Powtarzalność[K]± 0,5
Monitoring przewodności
Dokładność (w zakresie pomiarowym)
w zakresie 100...20000 µS/cm±10% MW
w zakresie 20000...100000 µS/cm±20% MW
Powtarzalność± 5% MW

Czasy reakcji

Pomiar przepływu objętościowego
Czas reakcji[s]< 0,3
Tłumienie wartości procesowej dAP[s]0...5
Monitoring temperatury
Czas reakcji[s]< 3; (Przepływ: ≥ 0,5m/s)
Monitoring przewodności
Czas reakcji[s]< 2

Software / programowanie

Funkcje diagnostycznekierunek wykrywania przepływu; detekcja cieczy

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM3 (230,4 kBaud)
IO-Link Revision1.1.3
Norma SDCIIEC 61131-9
Profil
Common - I&DIdentification and Diagnosis
Smart Sensor - SSP 4.3.4Measuring and Switching Sensor, floating point, 4 channel
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych6
Ilość danych binarnych8
Min.czas cyklu procesu[ms]1,9
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
totalizer32
Przepływ32
temperatura32
przewodność32
status4
informacje o przełączaniu binarnym8
Funkcje IO-Link (acykliczne)kierunek wykrywania przepływu; totalizer; memory; licznik godzin pracy; temperatura wewnętrzna; funkcja symulacji
Obsługiwane DeviceID
Typ działaniaDeviceID
default1639

Warunki pracy

Temperatura otoczenia[°C]-20...65
Temperatura składowania[°C]-20...80
OchronaIP 67; IP 69

Testy / dopuszczenia

EMC
DIN 61326-1
Odporność na wstrząsy
DIN IEC 68-2-2720 g (18ms)
Odporność na wibracje
DIN IEC 68-2-65 g (10...2000Hz)
MTTF[lata]81
Dopuszczenie UL
Dopuszczenie UL numerI031
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

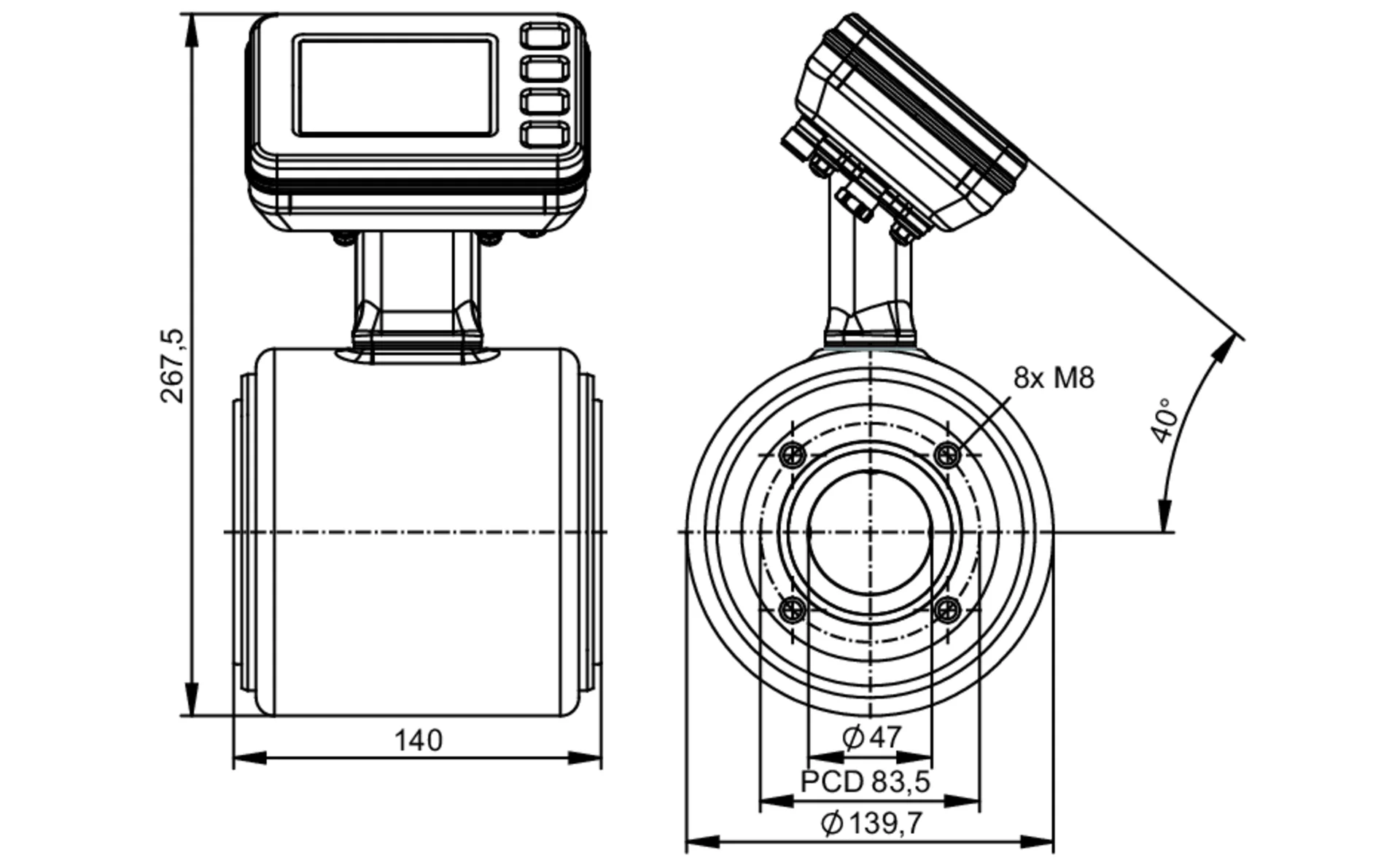

Dane mechaniczne

Waga[g]5798,2
Długość rury wlotowej5 x DN
Długość rury wylotowej2 x DN
Materiałobudowa: stal nierdzewna (1.4404 / 316L); kołnierz: stal nierdzewna (1.4301 / 304); wspornik elektroniki: stal nierdzewna (1.4301 / 304); elektronika: stal nierdzewna (1.4404 / 316L); wyświetlacz: polysulfone; wyświetlacz-uszczelnienie: FKM; pierścień LED: PP
Materiały części w kontakcie z mediumRura pomiarowa: PFA; elektrody: stal kwasoodporna (1.4435 / 316L)
Średnica nominalnaDN50 (2“)
Przyłącze procesoweflansza do urządzeń ifm
Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium≤ 0,4 μm

Wyświetlacze / elementy robocze

Wyświetlacz
wartość procesowawyświetlacz graficzny TFT, multi-kolor 3,5" 320 x 240 Pixel
rozmieszczenia ekranu: 4
obrót wyświetlacza: 4 x 90°
status pracypierścień LED, 3-kolorowe
Jednostka wyświetlanal/min; l/h; hl/min; hl/h; m³/min; m³/h; m/s; °C; μS/cm; S/m; ms/cm
Ustawienia fabrycznem³/h; °C; μS/cm
Językniemiecki; angielski; hiszpański; Francuski; włoski; japoński; koreański; portugalski; chiński
Elementy wykonawcze
4pojemnościowe przyciski

Uwagi

Uwagi
MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
sygnał impulsowy i totalizera są dostępne tylko na jednym z dwóch wyjść
warunki odniesienia (1/2): woda (wolna od pęcherzyków powietrza), 15...35 °C, przyłącze procesowe: DIN32676 seria A, standard rury odpowiedni dl przyłącza procesowego
warunki odniesienia (2/2): rura wlotowa 10xDN, rura wylotowa 5xDN, czas ustawiania urządzenia: 30 min., orientacja urządzenia: pozioma, orientacja wyświetlacza: w górę
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Przepływomierz elektromagnetyczny SMG50KGFFRKG/USD (SMF420) - IFM

Nr kat.
OC-IFM016709

Pliki do pobrania - Przepływomierz elektromagnetyczny SMG50KGFFRKG/USD (SMF420) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
