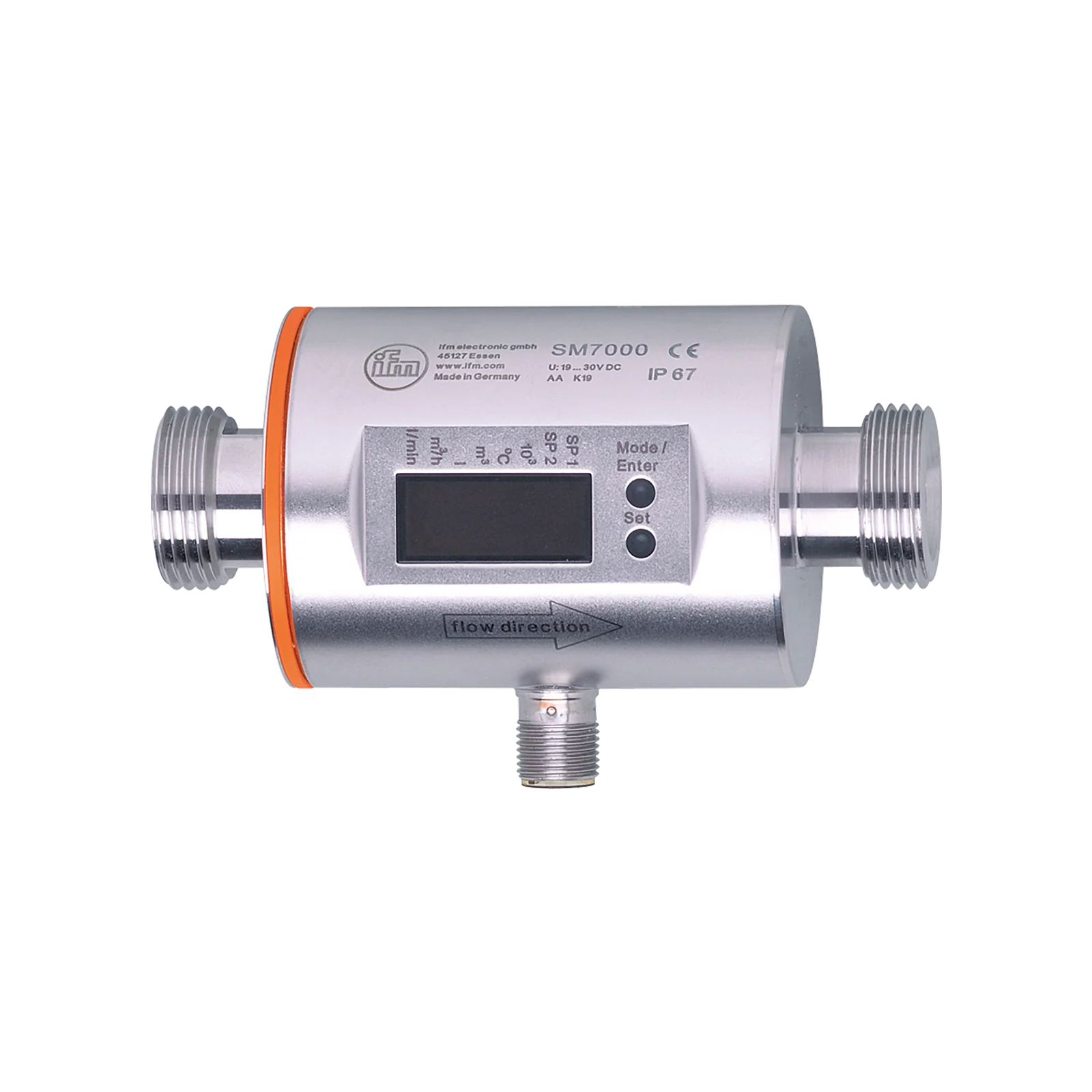

Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 3/4 gwint zewnętrzny DN20 uszczelka płaska |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Montaż | podłączenie do rurociągu za pomocą adaptera | ||
| Media | Ciecze przewodzące; woda; roztwory wodne | ||
| Uwaga na temat mediów |
| ||
| Temperatura medium[°C] | -10...70 | ||
| Wytrzymałość na ciśnienie |
| ||
| MAWP (dla aplikacji zgodnych z CRN) |
|
Dane elektryczne
| Napięcie zasilania[V] | 20...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | 120; (24 V) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 5 |
| Zasada pomiaru | elektromagnetyczny |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 2 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 2 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt początkowy wyjścia analogowego ASP |
| ||
| Punkt końcowy wyjścia analogowego AEP |
| ||
| Krok |
|
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -20...80 |
| Rozdzielczość[°C] | 0,2 |
| Wyjście analogowe / dolna wartość[°C] | -20...60 |
| Wyjście analogowe / górna wartość[°C] | 0...80 |
| W krokach co[°C] | 0,2 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± (2 % MW + 0,5 % MEW) |
| Powtarzalność | ± 0,2% MEW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 2,5 (Q > 1 l/min) |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 0,15; (dAP = 0, T19) |
| Tłumienie wartości procesowej dAP[s] | 0...3 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 20 (Q > 1 l/min) |
Warunki pracy
| Temperatura otoczenia[°C] | -10...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||
| Odporność na wstrząsy |
| ||||||||||||
| Odporność na wibracje |
| ||||||||||||
| MTTF[lata] | 175 | ||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 521,2 |
| Obudowa | cylindryczna |

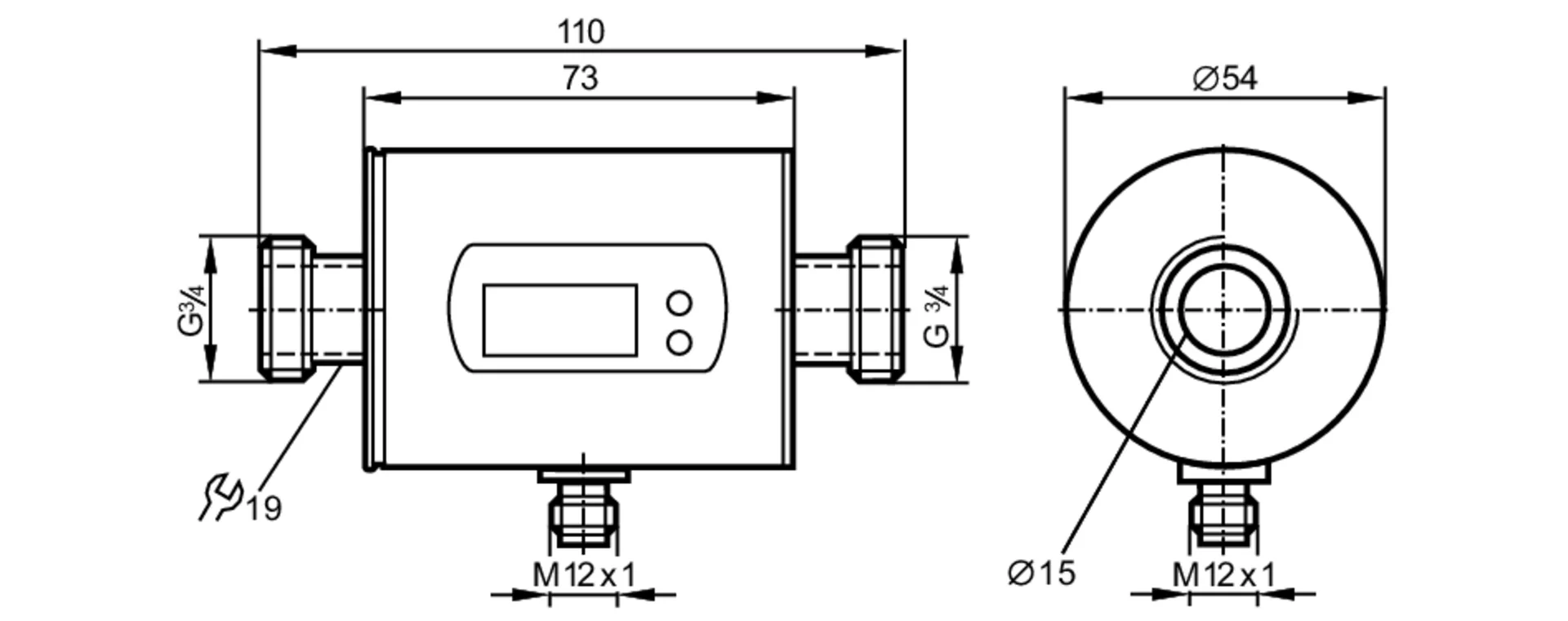

| Wymiary[mm] | Ø 54 / L = 110 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT-GF20; PC; FKM; TPE |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; FKM |
| Przyłącze procesowe | połączenie gwintowane G 3/4 gwint zewnętrzny DN20 uszczelka płaska |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||||
| Jednostka wyświetlana | l/min; m³/h; gpm; gph; °C; °F |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
