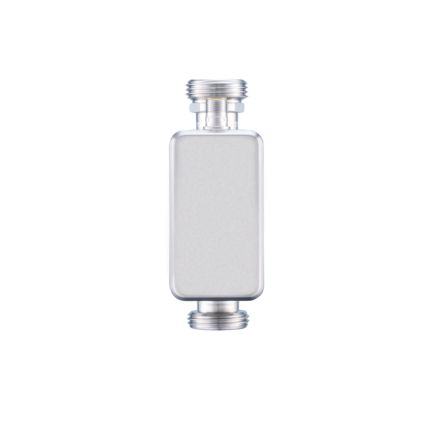

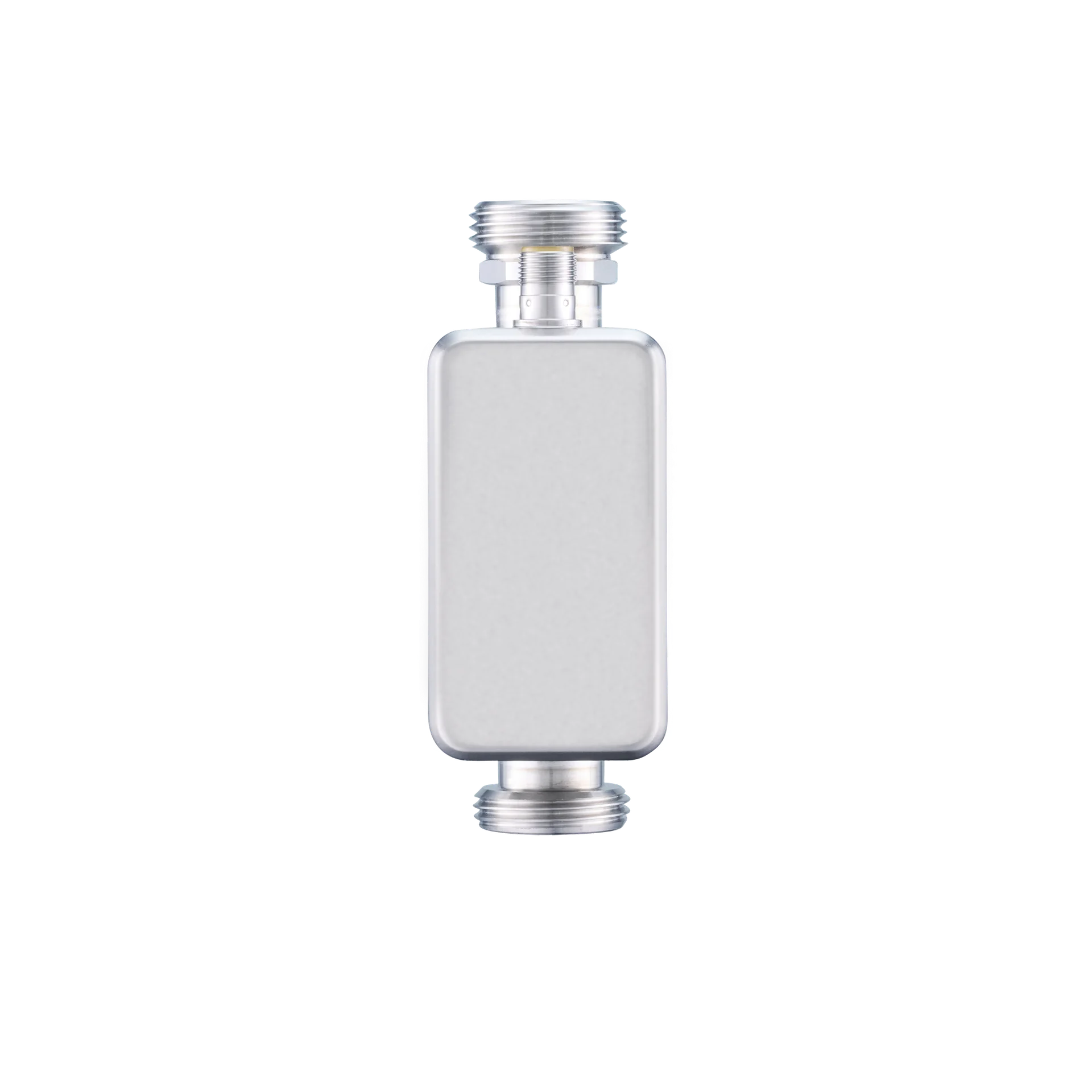

Przepływomierz ultradźwiękowy SUR11XJBFRKG/US (SU8050) - IFM
SKU: OC-IFM016827
MPN: SU8050
Producent:
IFM
Cena netto/szt.
2 735,55 zł
3 364,73 zł
brutto/szt.
.png)
Opis produktu - Przepływomierz ultradźwiękowy SUR11XJBFRKG/US (SU8050) - IFM
- Dokładny pomiar przepływu ultraczystej wody, olejów i roztworów glikolu
- Wytrzymała rura pomiarowa, bez wewnętrznych elementów wykonana ze stali nierdzewnej oferuje wysoką odporność na media i stałą odporność na wnikanie.
- Może być wykorzystany w zastosowaniach mobilnych
- Wygodna komunikacja i parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | ||||
| Zakres pomiarowy |
| ||||
| Średnica nominalna | DN25 (1“) | ||||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny DN25 |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Aplikacja | wykorzystanie w aplikacjach mobilnych i przemysłowych | |||
| Media | ultra czysta woda; woda; roztwory wodne; roztwory glikolu; oleje (o dużej i małej lepkości); chłodziwa | |||
| Uwaga na temat mediów |
| |||
| Temperatura medium |
| |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Odporność na podciśnienie[mbar] | -1000 |
Dane elektryczne
| Napięcie zasilania[V] | 8...32 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 175 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 5 |
| Zasada pomiaru | ultradźwiękowa |
Wejścia / wyjścia
| Całkowita ilość wejść i wyjść | 2 |
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wejścia
| Wejścia |
|
Wyjścia
| Łączna liczba wyjść | 2 | ||||
| Sygnał wyjściowy |
| ||||
| Wykonanie elektryczne | PNP/NPN | ||||
| Liczba wyjść binarnych | 2 | ||||
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) | ||||
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 | ||||
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 | ||||
| Częstotliwość przełączania DC[Hz] | 0...10000 | ||||
| Liczba wyjść analogowych | 1 | ||||
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) | ||||
| Maks. obciążenie[Ω] | 500 | ||||
| Analogowe wyjście napięciowe[V] | 0...10 / 0,5...4,5; (skalowany) | ||||
| Min. rezystancja obciążenia[Ω] | 2000 | ||||
| Wyjście impulsowe | pomiar ilości przepływu | ||||
| Zabezpieczenie przed zwarciem | tak | ||||
| Typ zabezpieczenia przed zwarciem | impulsowe | ||||
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Rozdzielczość |
| ||||
| Uwaga dotycząca ustawień fabrycznych |
| ||||
| Punkt przełączania SP |
| ||||
| Punkt resetu rP |
| ||||
| Punkt początkowy wyjścia analogowego ASP |
| ||||
| Punkt końcowy wyjścia analogowego AEP |
| ||||
| Odcięcie przy niskim przepływie LFC |
| ||||
| Częstotliwość końcowa, FEP |
| ||||
| Częstotliwość punktu końcowego, FRP[Hz] | 1...10000 |
| Monitoring przepływu | |
|---|---|
| Długość impulsu[s] | 0,002...2 |
| Wartość impulsu | 0,1...99990000 I; 0,03...26414563,515 gal |
| Monitoring temperatury | |||
|---|---|---|---|
| Zakres pomiarowy |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Wyjście analogowe / dolna wartość |
| ||
| Wyjście analogowe / górna wartość |
| ||
| Częstotliwość punktu początkowego, FSP |
| ||
| Częstotliwość końcowa, FEP |
| ||
| Częstotliwość punktu końcowego, FRP[Hz] | 1...10000 |
Dokładność / odchylenie
| Monitorowanie przepływu | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Dokładność (w zakresie pomiarowym) | tylko do 100 °C; przy wyższych temperaturach tylko powtarzalność mieści się w podanej specyfikacji. | ||||||||
| Dokładność (w zakresie pomiarowym) |
| ||||||||
| Powtarzalność | ± 0,2 % MEW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 2,5 (Q > 5 % MEW) |
| Współczynnik temperaturowy[% na zakres 10 K] | 0,2 |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | < 0,25; (dAP = 0, T09) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | 5,7 / 86 |
Software / programowanie
| Funkcje diagnostyczne | kierunek wykrywania przepływu; jakość sygnału |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||||||||||
| IO-Link Revision | 1.1.3 | ||||||||||||||
| Norma SDCI | IEC 61131-9: 2013-07 | ||||||||||||||
| Profil |
| ||||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||||
| Ilość danych analogowych | 3 | ||||||||||||||
| Ilość danych binarnych | 2 | ||||||||||||||
| Min.czas cyklu procesu[ms] | 9,6 | ||||||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 |
| Temperatura składowania[°C] | -40...80 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 136 | ||
| Dyrektywa PED Urządzenia Ciśnieniowe | może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |

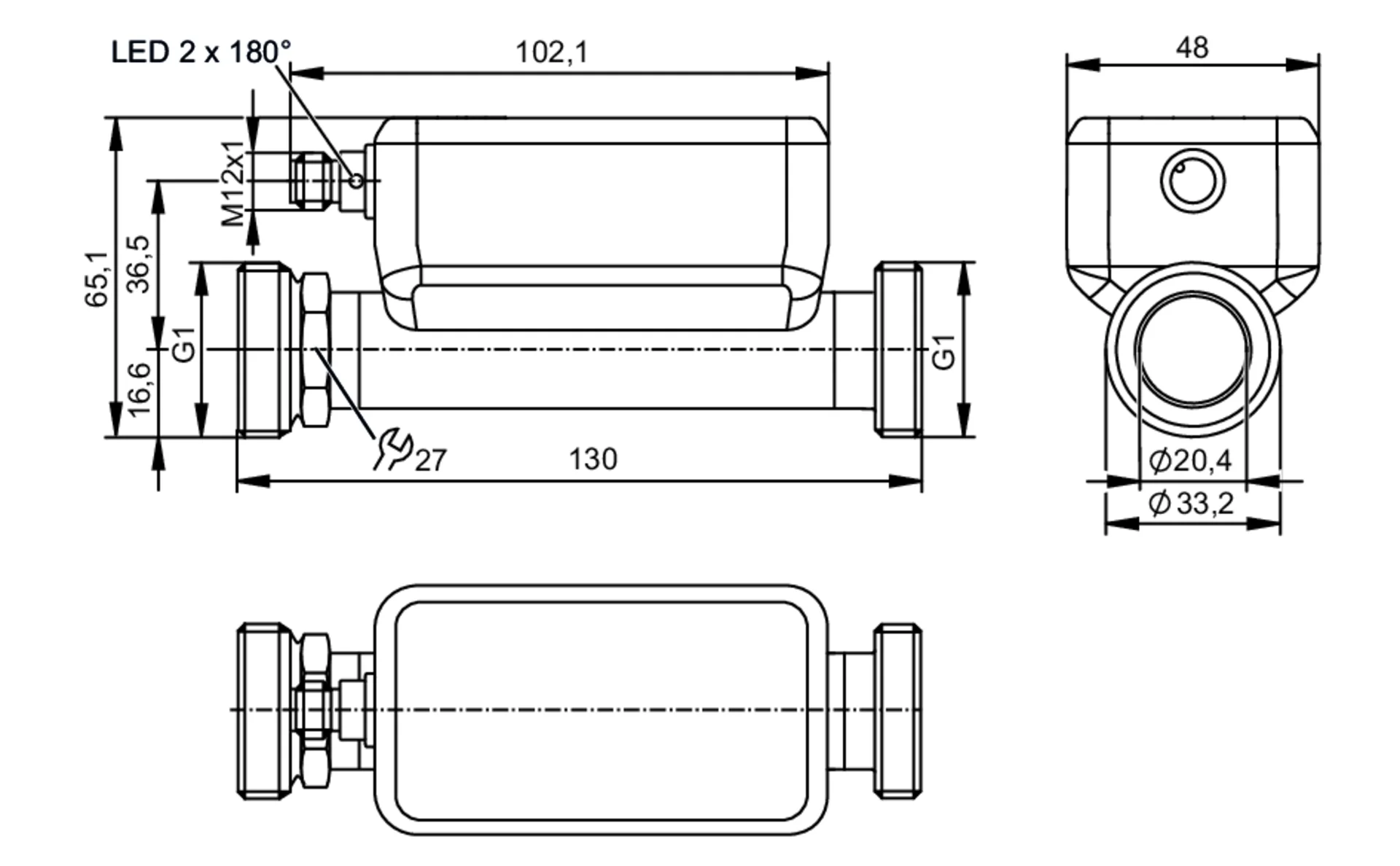

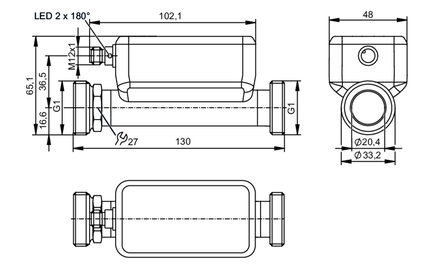

Dane mechaniczne
| Waga[g] | 542,95 |
| Obudowa | prostopadłościan |
| Długość rury wlotowej | 5 x DN |
| Długość rury wylotowej | 1 x DN |
| Wymiary[mm] | 130 x 48 x 65,1 |
| Materiał | obudowa: stal nierdzewna (1.4404 / 316L); złącza: PEI, FKM |
| Materiały części w kontakcie z medium | Rura pomiarowa: stal nierdzewna (1.4404 / 316L); Uszczelnienie przyłącza procesowego: NBR wzmocnienie włóknem |
| Średnica nominalna | DN25 (1“) |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny DN25 |
| Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium | 1,25 µm |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| ||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |
|---|---|
| Uwaga dotycząca spadku ciśnienia |
Parametry techniczne - Przepływomierz ultradźwiękowy SUR11XJBFRKG/US (SU8050) - IFM
Nr kat.
OC-IFM016827
Pliki do pobrania - Przepływomierz ultradźwiękowy SUR11XJBFRKG/US (SU8050) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
