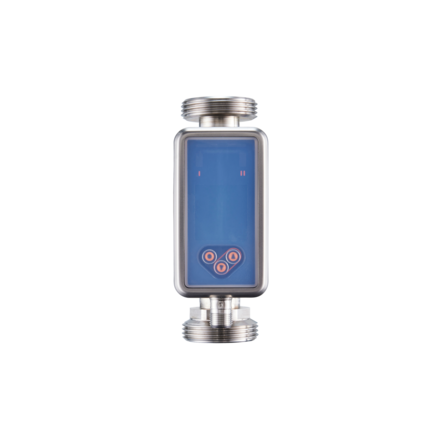

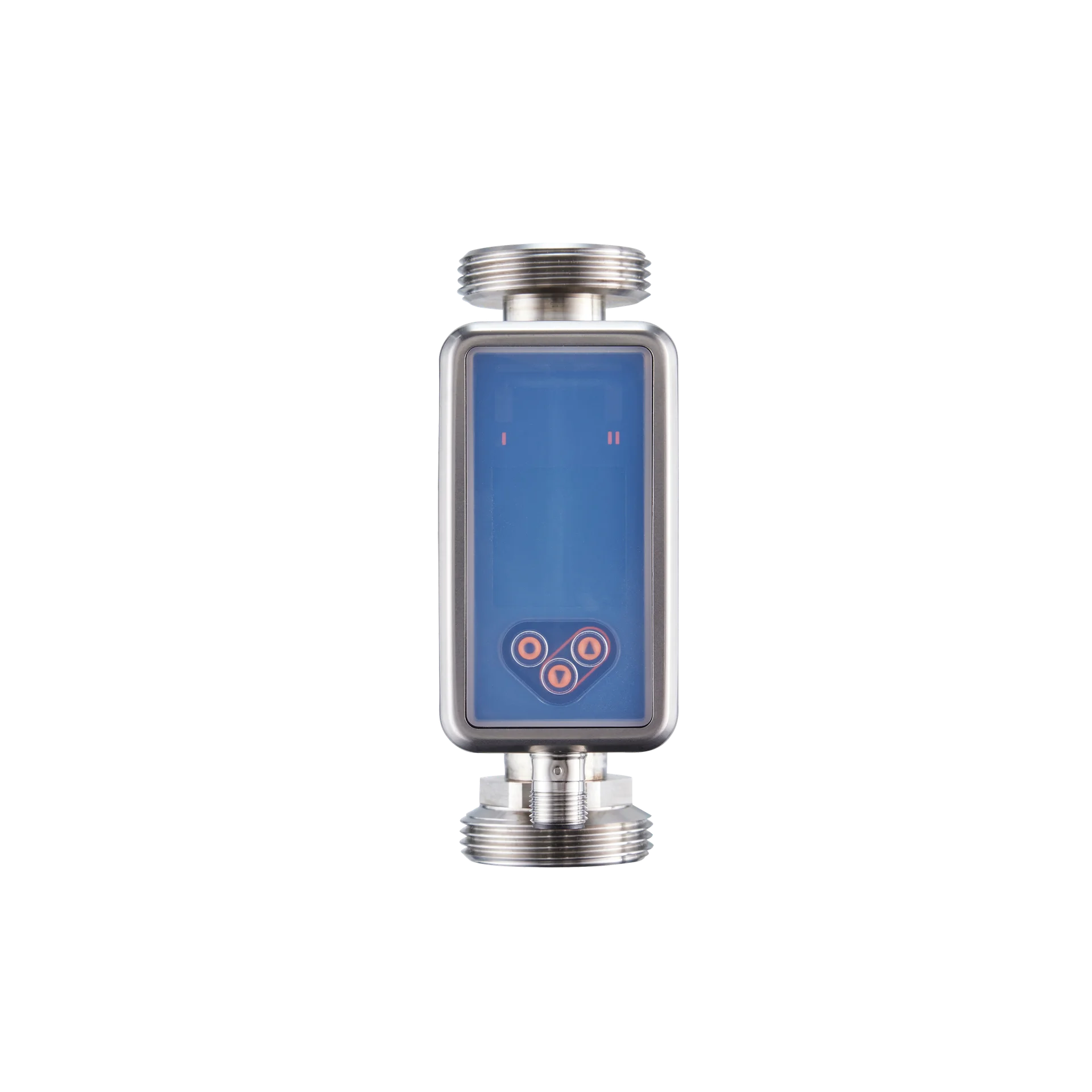

Przepływomierz ultradźwiękowy SUR54XFBFRKG/US (SU9030) - IFM

SKU: OC-IFM016837 MPN: SU9030
Producent: IFM
Cena netto/szt. 2 853,45 zł
3 509,74 zł brutto/szt.
Przepływomierz ultradźwiękowy SUR54XFBFRKG/US (SU9030) - IFM
2 853,45 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Przepływomierz ultradźwiękowy SUR54XFBFRKG/US (SU9030) - IFM

  • Dokładny pomiar przepływu ultraczystej wody, olejów i roztworów glikolu
  • Wytrzymała rura pomiarowa, bez wewnętrznych elementów wykonana ze stali nierdzewnej oferuje wysoką odporność na media i stałą odporność na wnikanie.
  • Bardzo dokładny liniowy proces pomiaru eliminuje wszystkie wpływy zmian grubości ścianek i materiału rury
  • Dioda LED stanu pracy sygnalizuje stan czujnika i pozwala na ocenę stanu procesu
  • Wygodna obsługa przyciskami lub parametryzacja przez IO-Link

Cechy produktu

Zakres pomiarowy
1...275 l/min60...16500 l/h0,051...13,981 m/s0,06...16,5 m³/h
Przyłącze procesowepołączenie gwintowane G 1 1/4 gwint zewnętrzny DN32

Aplikacja

Konstrukcjastyki pozłacane
Mediaultra czysta woda; woda; roztwory wodne; roztwory glikolu; oleje; chłodziwa
Uwaga na temat mediów
roztwory wodne: dla mediów z domieszkami >10 %, mamy dostęp tylko do powtarzalności
oleje o niskiej lepkości: 7...40 mm²/s (40 °C)
oleje o dużej lepkości: 30...68 mm²/s (40 °C)
Temperatura medium[°C]-20...100
Minimalne ciśnienie niszczące
150 bar15 MPa
Wytrzymałość na ciśnienie
100 bar10 MPa
Odporność na podciśnienie[mbar]-1000

Dane elektryczne

Napięcie zasilania[V]18...32 DC; (zgodnie z SELV/PELV)
Pobór prądu[mA]< 75
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]5
Zasada pomiaruultradźwiękowa

Wejścia

Wejściaresetowanie licznika

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; sygnał impulsowy; sygnał analogowy; IO-Link; sygnał częstotliwościowy; sygnał diagnostyczny; sygnał przełączający totalizera
Wykonanie elektrycznePNP/NPN
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]100
Częstotliwość przełączania DC[Hz]0...10000
Analogowe wyjście prądowe[mA]4...20
Maks. obciążenie[Ω]500
Wyjście impulsowepomiar ilości przepływu
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
1...275 l/min60...16500 l/h0,051...13,981 m/s0,06...16,5 m³/h
Zakres wyświetlacza
-330...330 l/min-19800...19800 l/h-16,777...16,777 m/s-19,8...19,8 m³/h
Rozdzielczość
0,1 l/min1 l/h0,001 m/s0,001 m³/h
Punkt przełączania SP
2,5...275 l/min151...16500 l/h0,128...13,981 m/s0,151...16,5 m³/h
Punkt resetu rP
1,1...273,6 l/min65...16414 l/h0,055...13,908 m/s0,065...16,414 m³/h
Punkt początkowy wyjścia analogowego ASP
-275...220 l/min-16500...13200 l/h-13,981...11,185 m/s-16,5...13,2 m³/h
Punkt końcowy wyjścia analogowego AEP
-220...275 l/min-13200...16500 l/h-11,185...13,981 m/s-13,2...16,5 m³/h
Odcięcie przy niskim przepływie LFC
1...13,8 l/min60...825 l/h0,051...0,699 m/s0,06...0,825 m³/h
Częstotliwość końcowa, FEP
55,2...275 l/min3310...16500 l/h2,805...13,981 m/s3,31...16,5 m³/h
Częstotliwość punktu końcowego, FRP[Hz]1...10000
Monitoring przepływu
Długość impulsu[s]0,002...2
Wartość impulsu0,02...99990000 I
Monitoring temperatury
Zakres pomiarowy[°C]-20...100
Zakres wyświetlacza[°C]-44...124
Rozdzielczość[°C]0,1
Punkt przełączania SP[°C]-19,6...100
Punkt resetu rP[°C]-20...99,6
Wyjście analogowe / dolna wartość[°C]-20...76
Wyjście analogowe / górna wartość[°C]4...100
Częstotliwość punktu początkowego, FSP[°C]-20...76
Częstotliwość końcowa, FEP[°C]4...100
Częstotliwość punktu końcowego, FRP[Hz]1...10000

Dokładność / odchylenie

Monitorowanie przepływu
Dokładność (w zakresie pomiarowym)
roztwory glikolu (35%)±(5,0 % MW + 0,5 % MEW)
oleje o dużej lepkości 46mm2/s (40°C)±(5,0 % MW + 0,5 % MEW)
oleje o niskiej lepkości 10mm2/s (40°C)±(5,0 % MW + 0,5 % MEW)
woda± (1,0 % MW + 0,5 % MEW)
Powtarzalność± 0,2 % MEW
Monitoring temperatury
Dokładność[K]± 2,5 (Q > 5 % MEW)
Współczynnik temperaturowy[% na zakres 10 K]0,2

Czasy reakcji

Monitorowanie przepływu
Czas reakcji[s]< 0,25; (dAP = 0, T09)
Tłumienie wartości procesowej dAP[s]0...5
Monitoring temperatury
Odpowiedź dynamiczna T05 / T09[s]5,7 / 86

Software / programowanie

Funkcje diagnostycznekierunek wykrywania przepływu; jakość sygnału

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1.3
Norma SDCIIEC 61131-9: 2013-07
Profil
Common - I&DIdentification and Diagnosis
Wymagany typ portu masteraA
Ilość danych analogowych3
Ilość danych binarnych2
Min.czas cyklu procesu[ms]9,6
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
totalizer32
Monitorowanie przepływu32
Monitoring temperatury32
status4
Wyjście 11
Wyjście 21
Obsługiwane DeviceID
Typ działaniaDeviceID
default1760

Warunki pracy

Temperatura otoczenia[°C]-20...60
Temperatura składowania[°C]-25...80
OchronaIP 67

Testy / dopuszczenia

EMC
DIN 61326-1:2021
Odporność na wstrząsy
DIN IEC 68-2-2720 g (11ms)
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000Hz)
MTTF[lata]160
Dopuszczenie UL
Dopuszczenie UL numerI034
Dyrektywa PED Urządzenia Ciśnieniowemoże być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]607,55
Obudowaprostopadłościan
Typ montażudługość rury wlotowej 5xDN; długość rury wylotowej 1xDN

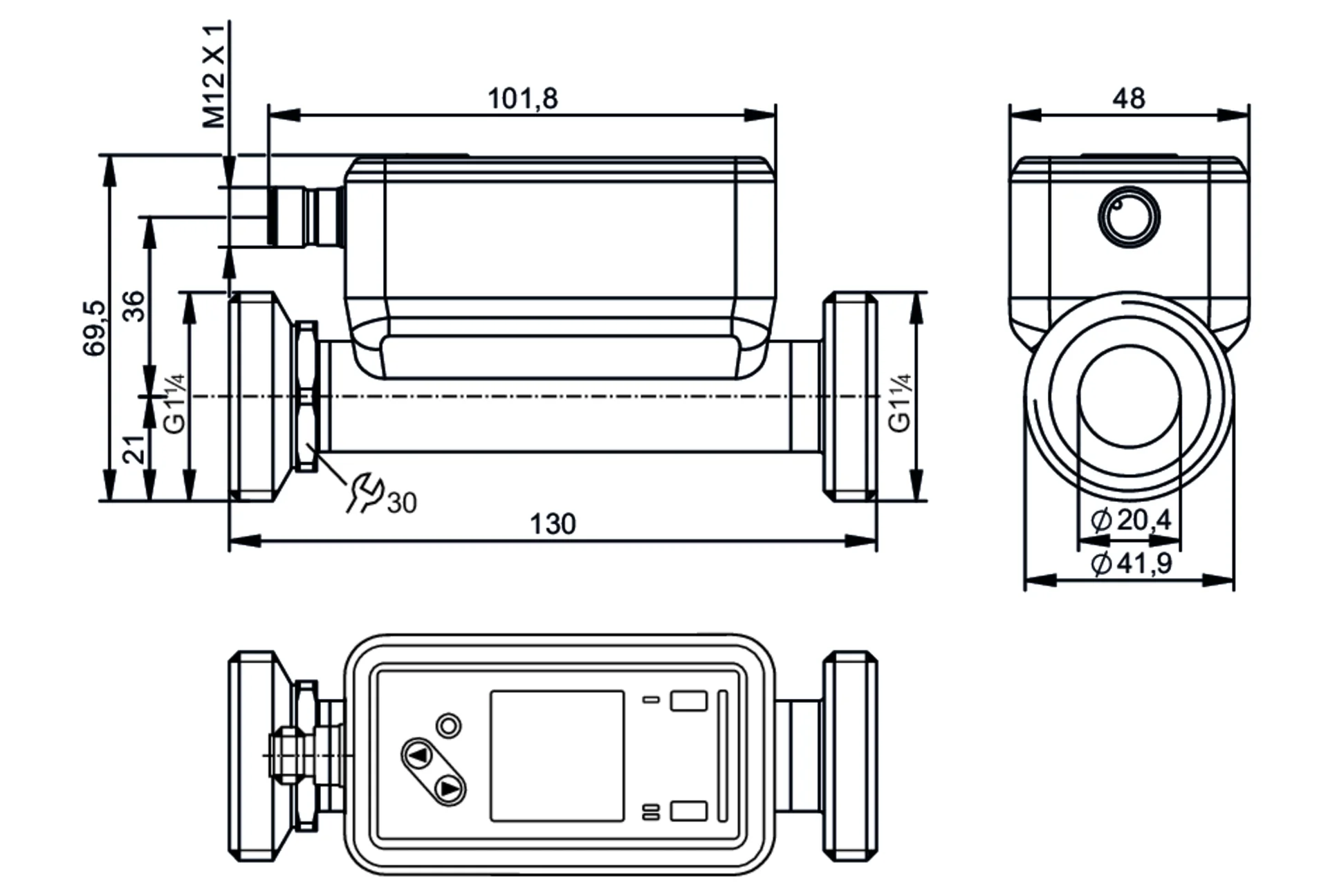

Wymiary[mm]130 x 48 x 69,5
Materiałobudowa: stal nierdzewna (1.4404 / 316L); wyświetlacz: PFA; uszczelnienie wyświetlacz: FKM; złącza: PBT
Materiały części w kontakcie z mediumRura pomiarowa: stal nierdzewna (1.4404 / 316L); Uszczelnienie przyłącza procesowego: Centellen uszczelka
Przyłącze procesowepołączenie gwintowane G 1 1/4 gwint zewnętrzny DN32
Charakterystyka powierzchniowa Ra/Rz części mających kontakt z medium1,25 µm

Wyświetlacze / elementy robocze

Wyświetlacz
Kolorowy wyświetlacz 1,44", 128 x 128 pikseli
Funkcja przełączania2 x LED, kolor żółty
diagnoza1 x LED, 3-kolorowe
Jednostka wyświetlanal/min; l/h; m³/h; m/s

Akcesoria

Dostarczane elementy
uszczelka 2, Centellen
karta informacyjna

Uwagi

Uwagi
MW = Wielkość mierzona
MEW = Końcowa wartość zakresu pomiarowego
sygnał impulsowy i totalizera są dostępne tylko na jednym z dwóch wyjść
wskazania dokładności są spełnione w całym zakresie zastosowania
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
obniżenie temperatury otoczenia
diagram obniżenie temperatury otoczenia
1Temperatura otoczenia
2Temperatura medium
Diagramy i grafiki
Diagramy i grafiki
Druckverlustkurve
diagram Druckverlustkurve
