Cena netto/szt.
481,95 zł
592,80 zł
brutto/szt.
.png)

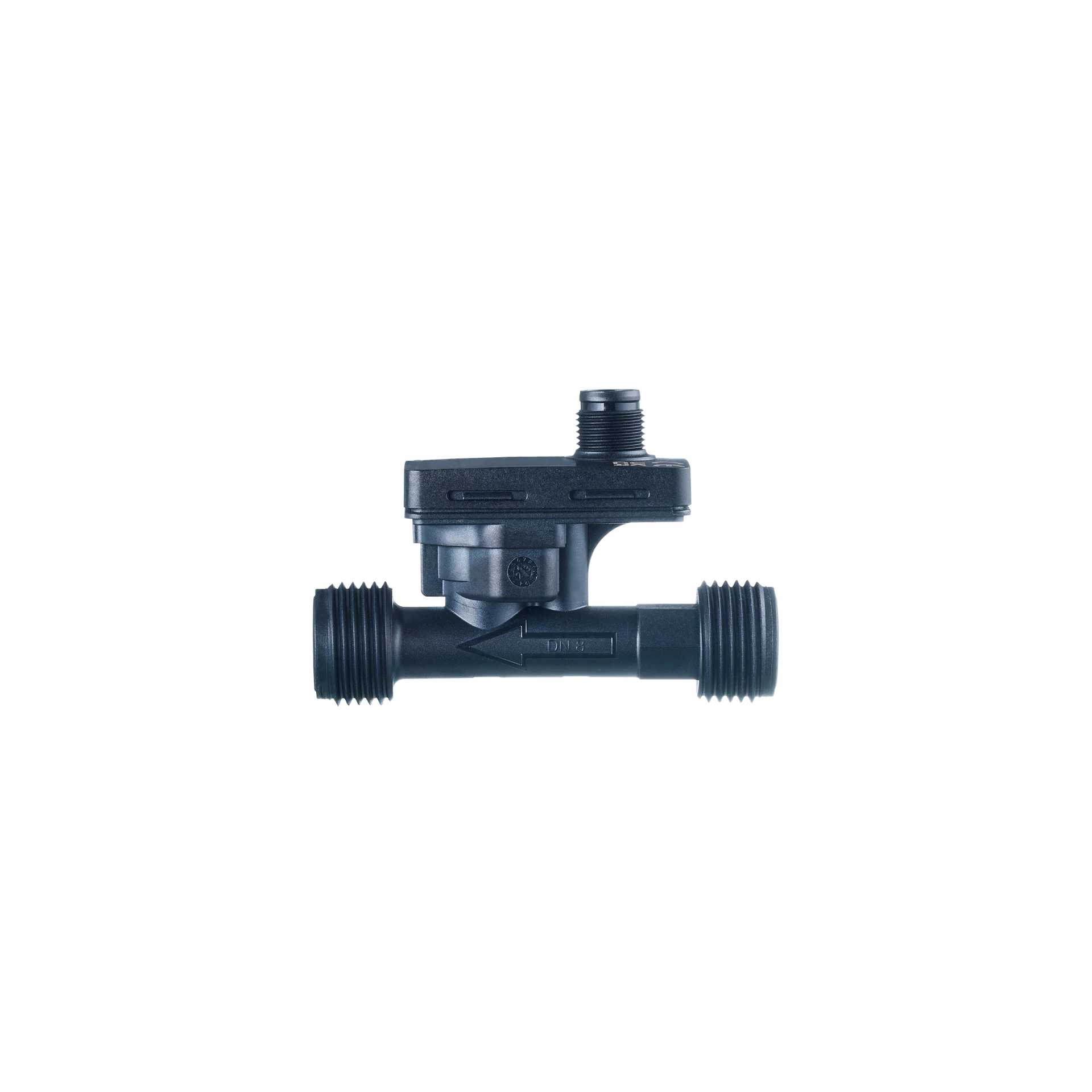

Opis produktu - Przepływomierz wirowy SVR12XGXD0KG/US (SV4051) - IFM
- Niezawodne wykrywanie przepływu i temperatury medium
- Dokładne, linearyzowane wyjście analogowe
- Odpowiedni do wody, ultraczystej, zwykłej i mediów wodorozpuszczlnych
- Trwały i wytrzymały dzięki tworzywu odpornemu na hydrolizę
- Duża dokładność monitoringu przepływu i temperatury
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny DN8 |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Element pomiarowy | 1 x Pt 1000; (zgodnie z DIN EN 60751, klasa B) | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Montaż | podłączenie do rurociągu za pomocą adaptera | ||
| Media | ultra czysta woda; woda | ||
| Temperatura medium[°C] | 0...125 | ||
| Minimalne ciśnienie niszczące |
| ||
| Uwaga na min. ciśnienie rozrywające |
| ||
| Wytrzymałość na ciśnienie |
| ||
| Uwaga dot. przeciążalności |
|
Dane elektryczne
| Napięcie zasilania[V] | 8...33 DC |
| Pobór prądu[mA] | < 5 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Czas rozruchu[s] | < 2 |
| Zasada pomiaru | Vortex |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (Q [l/min] = 0,938 x (I - 4 mA)) |
| Maks. obciążenie[Ω] | < (Ub - 8 V) / 20 mA; Ub = 24 V: 800 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
| Monitoring temperatury | |
|---|---|
| Czujnik grzania wew. | 1 K/mW |
| Zakres pomiarowy[°C] | 0...125 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | Q < 50 % MEW: < 1 % MEW / Q > 50 % MEW: < 2 % MW; (woda) |
| Powtarzalność | 0,2; (% wartości końcowej) |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 0,3 ± 0,005 x T |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 0,34; (T09) |
| Temperarurueberwachung | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | < 10 / < 30 |
Warunki pracy
| Temperatura otoczenia[°C] | -15...85 | |
| Uwaga dot. temperatury otoczenia |
| |
| Temperatura składowania[°C] | -40...85 | |
| Ochrona | IP 65 | |
| Kawitacja | P(absolutne) wyjściowe / P(różnicowe) > 5,5 aby uniknąć kawitacji |
Testy / dopuszczenia
| EMC |
| |||
| Odporność na wstrząsy |
| |||
| Odporność na wibracje |
| |||
| MTTF[lata] | 395,9 | |||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 69,25 |
| Obudowa | prostopadłościan |

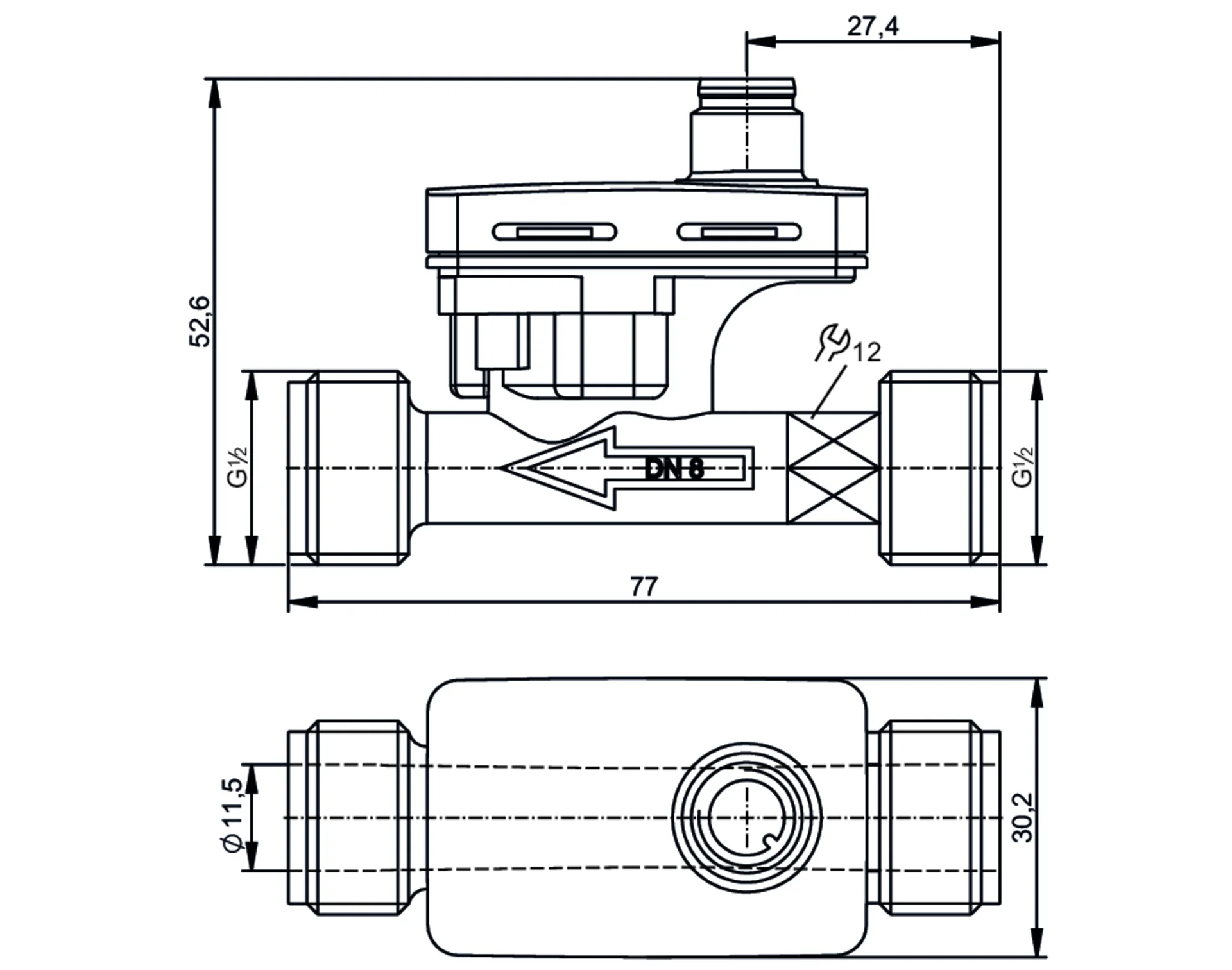

| Wymiary[mm] | 77 x 30,2 x 52,6 |
| Materiał | Obudowa: PPS 40% włókno szklane; elektronika: PC 10% włókno szklane |
| Materiały części w kontakcie z medium | czujnik: PPSU; Rura pomiarowa: PPS 40% włókno szklane; uszczelnienie: FKM |
| Moment dokręcający[Nm] | 12 |
| Przyłącze procesowe | połączenie gwintowane G 1/2 gwint zewnętrzny DN8 |
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||||
|---|---|---|---|---|---|---|---|
| krzywa ciśnienia znamionowego |
|
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
Parametry techniczne - Przepływomierz wirowy SVR12XGXD0KG/US (SV4051) - IFM
Nr kat.
OC-IFM016876
Pliki do pobrania - Przepływomierz wirowy SVR12XGXD0KG/US (SV4051) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
