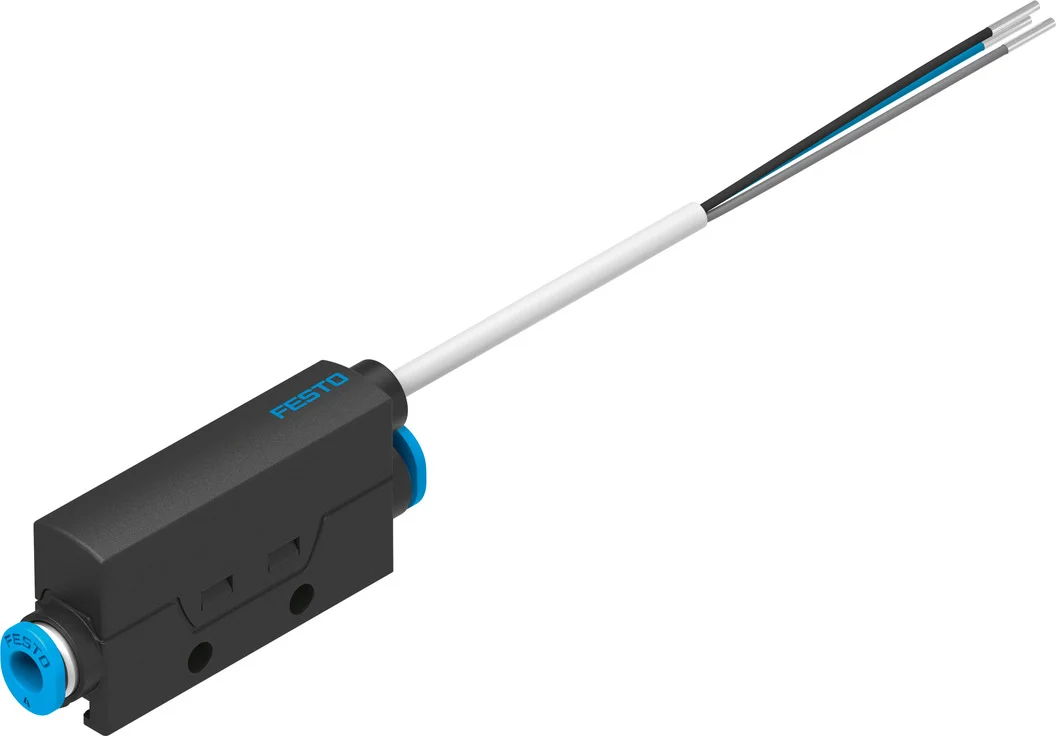

Przetwornik przepływu SFTE-5U-Q4-B-2.5K (8058513) serii SFTE - Festo
SKU: OT-FESTO080247
MPN: SFTE-5U-Q4-B-2.5K
Producent:
Festo
Cena netto/szt.
710,88 zł
874,38 zł
brutto/szt.
Opis produktu - Przetwornik przepływu SFTE-5U-Q4-B-2.5K (8058513) serii SFTE - Festo
Przetwornik przepływu SFTE jest idealny do monitorowania sprężonego powietrza i gazów niekorodujących. Aby zarejestrować natężenie przepływu, nieliniowy sygnał czujnika jest wyprowadzany jako analogowy sygnał napięciowy.
- Zwarta konstrukcja
- Uniwersalna rejestracja przepływu
- Łatwa instalacja
- Niezawodna aplikacja pick and place dla bardzo małych elementów
Dane techniczne
| Symbol | 00991853 |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znak KC | KC-EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Masowe natężenie przepływu |
| Kierunek przepływu | jednokierunkowy |
| Zasada pomiaru | termiczny |
| Metoda pomiaru | Utrata ciepła |
| Wartość początkowa zakresu rejestracji przepływu | 0 l/min |
| Zakres detekcji natężenia przepływu, wartość końcowa | 5 l/min |
| Ciśnienie robocze | -0.9 bar |
| Medium robocze | Sprężone powietrze wg ISO 8573-1:2010 [6:4:4] |
| Temperatura medium | 0 degC |
| Temperatura otoczenia | 0 degC |
| Temperatura znamionowa | 23 degC |
| Dokładność powtarzalności w +- %FS | 1 %FS |
| Wyjście analogowe | 1 - 5 V |
| Czas narastania impulsu | 3 ms |
| Min. rezystancja obciążenia, wyjście napięciowe | 20 kOhm |
| Zabezpieczenie przeciwzwarciowe | tak |
| Odporność na przeciążenie | występuje |
| Zakres napięcia roboczego DC | 22 V |
| Prąd jałowy | 17 mA |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne 1, rodzaj przyłącza | Kabel |
| Przyłącze elektryczne 1, technika przyłączeniowa | otwarty koniec |
| Przyłącze elektryczne 1, liczba pinów/żył | 3 |
| Długość kabla | 2.5 m |
| Materiał osłony kabla | TPE-U(PUR) |
| Typ mocowania | Instalacja na przewodach |
| Pozycja montażu | dowolny |
| Przyłącze pneumatyczne | Do złącza wtykowego-śred. zew. 4 mm |
| Waga produktu | 40 g |
| Materiał obudowy | Wzmocniony poliamid |
| Stopień ochrony | IP40 |
| Klasa odporności korozyjnej wg normy Festo | 2 - średnie obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Klasa Cleanroom | Klasa 4 wg ISO 14644-1 |
Parametry techniczne - Przetwornik przepływu SFTE-5U-Q4-B-2.5K (8058513) serii SFTE - Festo
Metoda pomiarowa
Utrata ciepła
Zakres napięcia roboczego DC
22 ... 26 V
Znak UKCA (patrz deklaracja zgodności)
Zgodnie z przepisami Wielkiej Brytanii dotyczącymi EMC, Zgodnie z przepisami Wielkiej Brytanii dotyczącymi RoHS
Kierunek przepływu
jednokierunkowy
Podłączenie elektryczne 1, typ podłączenia
Kabel
Podłączenie elektryczne 1, technologia podłączenia
Wolny koniec
Podłączenie elektryczne 1, liczba pinów/żył
3
Materiał powłoki kabla
TPE-U(PUR)
Sposób pomiaru
Termiczny
Mierzona wielkość
Przepływ masowy, Przepływ objętościowy
Zabezpieczenie przed zwarciem
Tak
Zabezpieczenie przed przeciążeniem
Dostępne
Prąd jałowy
<= 17 mA
Powtarzalność w ± %FS
1 %FS
Czas narastania impulsu
3 ms
Min. rezystancja obciąż., napięcie wyjściowe
20 kOhm
Początkowa wartość zakresu wykrywania przepływu
0 l/min
Końcowa wartość zakresu wykrywania przepływu
5 l/min
Temperatura nominalna
23 °C
Wyjście analogowe
1 - 5 V
Ciśnienie robocze
-0.9 ... 10 bar
Temperatura otoczenia
0 ... 50 °C
Sposób montażu
Zabudowa w linii, Przy pomocy otworów przelotowych, Przy pomocy osprzętu
Stopień ochrony
IP40
Temperatura medium
0 ... 50 °C
Długość kabla
2.5 m
Dopuszczenie
RCM Mark
Uwaga dotycząca materiałów
Zgodne z RoHS
Materiał obudowy
Wzmocnione PA
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [6:4:4], Azot
Znak KC
KC-EMV
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Pozycja zabudowy
Dowolna
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Przyłącza pneumatyczne
do złączy wtykowych, średnica zew. 4 mm
Waga produktu
40 g
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Zgodnie z dyrektywą EU RoHS
Nr kat.
OT-FESTO080247
Pliki do pobrania - Przetwornik przepływu SFTE-5U-Q4-B-2.5K (8058513) serii SFTE - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
