Przewody spiralne PA bez zakuć Air-Com

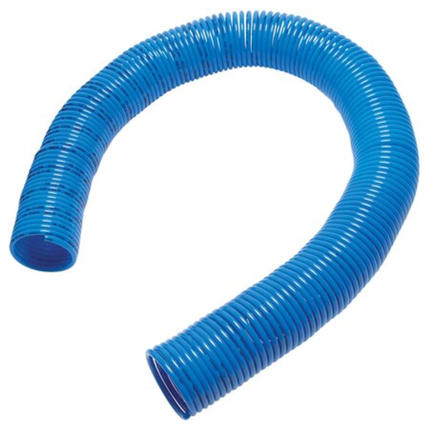

Przewody spiralne PA Air-Com bez zakuć to gotowe odcinki przewodu poliamidowego uformowane w spiralę, przeznaczone do wykonywania elastycznych połączeń w instalacjach pneumatycznych. Spiralna konstrukcja pozwala zwiększać zasięg przewodu podczas pracy, a jednocześnie ogranicza ilość luźnego przewodu na stanowisku, gdy pełna długość nie jest potrzebna.

Przewody wykonane są z poliamidu PA 12W i mogą pracować w zakresie temperatury od -40°C do maks. +90°C. Standardowym kolorem jest niebieski, natomiast w zależności od wariantu dostępne są również wykonania czarne, naturalne, zielone, czerwone i żółte.

Dlaczego warto zastosować przewód spiralny PA?

Spiralna forma sprawdza się przede wszystkim w miejscach, w których punkt poboru sprężonego powietrza lub zasilane urządzenie zmienia swoje położenie. Podczas pracy spirala może się rozciągać, zapewniając odpowiedni zasięg, a po zmniejszeniu odległości powraca do bardziej zwartego kształtu.

W praktyce pozwala to ograniczyć problem długiego odcinka przewodu leżącego na stole, stanowisku roboczym lub podłodze. Z tego względu przewody spiralne są chętnie stosowane do zasilania ręcznych urządzeń pneumatycznych i wszędzie tam, gdzie operator przemieszcza odbiornik w określonym obszarze roboczym.

Poliamid PA 12W

Materiałem przewodu jest PA 12W. Poliamid pozwala uzyskać przewód zachowujący kształt spirali, a jednocześnie umożliwiający jej wielokrotne rozciąganie podczas użytkowania.

W porównaniu z prostym przewodem pneumatycznym spiralna geometria umożliwia uzyskanie większego zasięgu roboczego bez konieczności pozostawiania całej długości przewodu swobodnie rozwiniętej.

Nie należy jednak traktować spirali jako przewodu, który podczas normalnej pracy powinien być stale rozciągnięty do maksymalnej długości. Właściwy dobór długości pozwala pozostawić odpowiedni zapas i ograniczyć nadmierne obciążanie przewodu oraz jego zakończeń.

Zakres temperatury od -40°C do +90°C

Przewody mogą pracować w zakresie temperatury od -40°C do maksymalnie +90°C. Szeroki zakres temperaturowy umożliwia ich wykorzystanie w różnych warunkach przemysłowych, pod warunkiem zachowania pozostałych dopuszczalnych parametrów konkretnego wariantu i całej instalacji.

Przy pracy w skrajnych temperaturach należy pamiętać, że właściwości tworzywa oraz dopuszczalne parametry ciśnieniowe mogą zmieniać się wraz z temperaturą. Dlatego maksymalnego ciśnienia określonego dla danego przewodu nie należy automatycznie traktować jako jednakowego w całym zakresie od -40°C do +90°C.

Ciśnienie robocze zależy od wariantu i temperatury

Przewody występują w wielu wymiarach, dlatego nie należy przyjmować jednej wartości maksymalnego ciśnienia roboczego dla całej rodziny. Parametr ten należy sprawdzić dla wybranego wymiaru oraz warunków temperaturowych, w których przewód będzie użytkowany.

Przy projektowaniu instalacji trzeba ponadto uwzględnić parametry wszystkich współpracujących elementów. Dopuszczalne ciśnienie kompletnego połączenia ogranicza komponent o najniższych dopuszczalnych parametrach, np. przewód, zakucie, szybkozłącze, króciec lub inny element pneumatyczny.

Wiele średnic przewodów spiralnych

Rodzina obejmuje szeroki wybór wymiarów. Wśród dostępnych wariantów znajdują się m.in. przewody 5 × 3, 6 × 4, 8 × 6, 10 × 8, 12 × 9 oraz 15 × 12 mm, a oferta obejmuje również inne konfiguracje.

Wymiar podawany jest jako średnica zewnętrzna × średnica wewnętrzna. Przykładowo przewód 8 × 6 mm ma średnicę zewnętrzną 8 mm oraz średnicę wewnętrzną 6 mm.

Oba wymiary są istotne podczas doboru. Średnica zewnętrzna ma znaczenie przy wyborze odpowiedniego sposobu zakończenia przewodu, natomiast średnica wewnętrzna wpływa na przekrój dostępny dla przepływającego medium.

Jak dobrać średnicę przewodu spiralnego?

Średnicę należy dopasować przede wszystkim do wymaganego przepływu sprężonego powietrza, długości przewodu oraz parametrów odbiornika. Zbyt mały przekrój wewnętrzny może zwiększać opory przepływu i powodować spadek ciśnienia przed zasilanym urządzeniem.

Ma to szczególne znaczenie przy długich przewodach oraz urządzeniach wymagających dużego przepływu powietrza. W takich zastosowaniach samo ciśnienie źródła nie wystarcza do prawidłowego doboru. Trzeba również uwzględnić przepływ i straty występujące na całej trasie.

Większa średnica nie musi jednak być potrzebna w każdym układzie. Przewód powinien być dopasowany do rzeczywistego zapotrzebowania instalacji oraz zastosowanych elementów przyłączeniowych.

Różne długości robocze przewodów

Przewody spiralne dostępne są w wielu długościach roboczych. W ofercie występują m.in. warianty o długości 5 m i 7,5 m, a także inne długości zależnie od wybranego wykonania.

Przy wyborze należy uwzględnić maksymalną odległość, na jaką będzie przemieszczane narzędzie lub inne urządzenie. Warto dobrać długość z odpowiednim zapasem, aby podczas normalnej pracy spirala nie pozostawała stale maksymalnie rozciągnięta.

Jednocześnie nie ma potrzeby stosowania znacznie dłuższego przewodu niż wymaga tego stanowisko. Długość i średnicę wewnętrzną warto dobierać razem, ponieważ oba parametry mają wpływ na przepływ i spadki ciśnienia.

Wersja bez zakuć

Przewody oferowane są bez zakuć. Pozwala to dobrać sposób zakończenia przewodu odpowiednio do konkretnej instalacji, używanego systemu szybkozłączy oraz wymiaru przewodu.

Takie rozwiązanie jest przydatne m.in. wtedy, gdy użytkownik chce zastosować własny standard przyłącza lub wykonać przewód dopasowany do wyposażenia konkretnego stanowiska.

Do przewodów spiralnych dostępne są odpowiednio dobrane zakucia. Przy kompletowaniu połączenia należy zwrócić uwagę na zgodność zakucia z wymiarem przewodu oraz pozostałymi elementami instalacji.

Zabezpieczenie przewodu przy zakończeniu

W przewodach spiralnych szczególnie istotny jest obszar bezpośrednio przy zakończeniu. Podczas przemieszczania odbiornika właśnie w tym miejscu mogą występować powtarzalne obciążenia wynikające ze zginania i rozciągania przewodu.

Dlatego sposób zakończenia powinien być dobrany do pracy przewodu spiralnego. Odpowiednie elementy zabezpieczające przy końcówce pomagają ograniczyć ostre załamanie przewodu bezpośrednio za miejscem mocowania.

Kolor standardowy i pozostałe wersje

Standardowym kolorem przewodów jest niebieski. W zależności od konkretnego wymiaru i długości dostępne są również warianty:

• czarne,
• naturalne,
• zielone,
• czerwone,
• żółte.

Dostępność konkretnego koloru zależy od wariantu, dlatego nie każdy wymiar i każda długość muszą występować we wszystkich wymienionych wersjach kolorystycznych.

Zastosowanie różnych kolorów może ułatwić wizualne rozróżnienie przewodów i poszczególnych obwodów na stanowisku lub w maszynie.

DIN 74324 dla wykonania czarnego

W przypadku tej rodziny informacja dotycząca DIN 74324 odnosi się do przewodów w kolorze czarnym. Nie należy więc automatycznie przypisywać tego wykonania wszystkim wariantom kolorystycznym.

Jeżeli zgodność z określoną normą jest wymagana w danej aplikacji, należy sprawdzić dokładne oznaczenie wybranego przewodu i potwierdzić wymagane właściwości dla konkretnego wariantu przed zastosowaniem.

Zastosowanie przewodów spiralnych PA

Przewody spiralne PA mogą być wykorzystywane w instalacjach pneumatycznych wymagających ruchomego połączenia pomiędzy punktem zasilania a odbiornikiem. Spiralna forma jest szczególnie praktyczna na stanowiskach, na których narzędzie lub urządzenie jest regularnie przemieszczane przez operatora.

Mogą być stosowane m.in. do odpowiednio dobranych:

• narzędzi pneumatycznych,
• pistoletów przedmuchowych,
• urządzeń montażowych,
• wyposażenia stanowisk warsztatowych i produkcyjnych,
• innych odbiorników sprężonego powietrza wymagających ruchomego połączenia.

Przed zastosowaniem należy sprawdzić wymagany przepływ, ciśnienie i warunki pracy odbiornika oraz dobrać przewód i elementy przyłączeniowe odpowiednie do całego układu.

Spirala PA a prosty przewód pneumatyczny

Wybór pomiędzy przewodem spiralnym a prostym zależy przede wszystkim od sposobu pracy instalacji. Prosty przewód sprawdza się dobrze w stałych trasach pomiędzy elementami pneumatycznymi. Spirala jest szczególnie przydatna wtedy, gdy odległość pomiędzy punktem zasilania a odbiornikiem regularnie się zmienia.

Po zmniejszeniu odległości spiralna część przewodu zajmuje mniej miejsca niż odpowiadający jej długi odcinek przewodu prostego. Pomaga to uporządkować stanowisko i ograniczyć ilość luźnego przewodu.

Prawidłowy montaż przewodu spiralnego PA

Podczas przygotowania kompletnego przewodu należy zastosować zakończenia przeznaczone do jego konkretnego wymiaru. Połączenie powinno być wykonane zgodnie z wymaganiami zastosowanego systemu zakuć.

Przy montażu warto zwrócić uwagę na kilka zasad:

• dobierać zakucia dokładnie do wymiaru przewodu,
• unikać uszkodzenia powierzchni przewodu podczas montażu,
• zabezpieczyć obszar przy zakończeniu przed ostrym załamywaniem,
• nie skręcać spirali wokół jej osi podczas instalacji,
• pozostawić odpowiedni zapas długości do swobodnego przemieszczania odbiornika,
• po wykonaniu połączeń sprawdzić ich prawidłowe zamocowanie i szczelność.

Nie należy nadmiernie rozciągać spirali

Długość przewodu należy dobrać tak, aby podczas typowej pracy nie był on stale rozciągany do granicznego położenia. Nadmierne rozciąganie może powodować niepotrzebne obciążenie spirali oraz zakończeń.

Warto również unikać przeciągania przewodu po ostrych krawędziach, przycinania go elementami konstrukcji oraz skręcania. Trasa powinna umożliwiać swobodne wydłużanie i skracanie spirali wraz z ruchem odbiornika.

Jak dobrać przewód spiralny PA bez zakuć?

Przy wyborze odpowiedniego wariantu warto uwzględnić:

• średnicę zewnętrzną i wewnętrzną przewodu,
• wymagany przepływ sprężonego powietrza,
• wymaganą długość roboczą,
• maksymalny zakres przemieszczania odbiornika,
• ciśnienie i temperaturę pracy,
• rodzaj i wymiar planowanych zakuć,
• standard zastosowanych szybkozłączy i króćców,
• warunki mechaniczne występujące na stanowisku,
• wymagany kolor,
• ewentualne wymagania dotyczące norm dla konkretnego wykonania.

Najpierw warto określić zapotrzebowanie odbiornika na sprężone powietrze i na tej podstawie dobrać odpowiednią średnicę. Następnie należy ustalić wymagany zasięg roboczy oraz wybrać właściwą długość spirali. Ostatnim etapem jest dobór zakończeń i sprawdzenie parametrów pracy kompletnego połączenia.

Przewody spiralne PA bez zakuć Air-Com

Przewody spiralne PA Air-Com wykonane z PA 12W są rozwiązaniem do instalacji pneumatycznych, w których potrzebne jest elastyczne połączenie o zmiennej długości roboczej. Spiralna konstrukcja ułatwia zasilanie przemieszczanych narzędzi i urządzeń, a po zmniejszeniu odległości pomiędzy punktami połączenia ogranicza ilość luźnego przewodu na stanowisku.

Przewody pracują w zakresie temperatury od -40°C do maks. +90°C i są dostępne w wielu średnicach, długościach oraz kolorach. Standardowym kolorem jest niebieski, natomiast w zależności od wariantu dostępne są również wykonania czarne, naturalne, zielone, czerwone i żółte. Wersja bez zakuć pozwala samodzielnie dobrać zakończenia odpowiednie do konkretnej instalacji.
