Radarowy czujnik odległości R2DAAOOKG/US/CAN (R2D101) - IFM

SKU: OC-IFM015767 MPN: R2D101
Producent: IFM
Cena netto/szt. 3 825,00 zł
4 704,75 zł brutto/szt.
Radarowy czujnik odległości R2DAAOOKG/US/CAN (R2D101) - IFM
3 825,00 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Radarowy czujnik odległości R2DAAOOKG/US/CAN (R2D101) - IFM

  • Rozdzielczość kątowa do precyzyjnego podawania koordynat pozycji
  • Dokładne pomiary nawet przy skraplaniu wilgoci, mgle, kurzu i zabrudzeniu
  • wyjście chmury punktów 3D
  • Tryby pracy można ustawiać dostosowując do wymagań konkretnej aplikacji
  • Intuicyjne ustawianie i wizualizacja danych pomiarowych przy wykorzystaniu oprogramowania ifm Vision Assistant

Obszar zastosowania urządzenia zależy od używanej częstotliwości bazowej i kraju, w którym jest ono używane. Przegląd można znaleźć w instrukcji obsługi i tutaj.

Cechy produktu

Interfejs komunikacyjnyCAN
Obudowaprostopadłościan
Wymiary[mm]80 x 80 x 45

Aplikacja

Dopuszczenia radioweEU/RED; Wielka Brytania; Argentyna; Australia; Namibia; Nowa Zelandia; Afryka Południowa
Notatka n/t dopuszczenia radiowego
Lista krajów stosujących dyrektywę radiową European Radio Equipment Directive 2014/53/EU (RED) jest dostępna w dziale „Materiały do pobrania”.

Dane elektryczne

Napięcie zasilania[V]9...32 DC; (zgodnie z SELV/PELV ; obwody o ograniczonej energii zgodnie z IEC/UL 61010-1 3 wyd. par. 9.4)
Pobór prądu[mA]< 300; (średnia wartość: 150 mA)
Moc pobierana[W]9; (maksimum)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Maks. czas rozruchu[ms]1000
Częstotliwość robocza [GHz]
60...64
Średnia spektralna gęstość mocy EIRP [dBm/MHz]
-15
Średnia moc promieniowania EIRP [dBm]
15

Strefa działania

Zasięg[m]0,1...50; (bazujący na E23014)
Kąt apertury[°]
poziomy140
pionowy50
Uwagaobiekty statyczne w zakresie < 1 m nie są stabilnie wykrywane w trybie obszaru

Zakres pomiaru / nastaw

Zakres pomiarowy[m]0,1...50; (zobacz schemat:)
Częstotliwość próbkowania[Hz]20

Software / programowanie

Możliwości parametryzacjiPoprzez komputer PC z oprogramowaniem ifmVisionAssistant

Interfejsy

Interfejs komunikacyjnyCAN
Liczba interfejsów CAN1
Prędkość transmisji250 (125...1000) kBaud
ProtokółSAE J1939
Ustawienia fabryczne
Szybkość transmisji: 250
adres urządzenia (ECU): 126
Interfejs UDS: 1000 kBaud
Typ użycianastawa parametru; Transmisja danych
Uwaga
Więcej informacji można znaleźć w instrukcji software'u (ang.) dostępnej w sekcji "Materiały do pobrania"

Warunki pracy

Temperatura otoczenia[°C]-40...85
Temperatura składowania[°C]-40...85
OchronaIP 65; IP 66; IP 67; IP 69K; (z zamontowanymi przewodami lub zaślepkami)

Testy / dopuszczenia

EMC
DIN EN 61000-4-2 ESD4 kV CD / 8 kV AD
DIN EN 61000-4-3 w.cz. promieniowane10 V/m
DIN EN 61000-4-4 Burst2 kV
DIN EN 61000-4-6 w. cz. przewodzone10 V
DIN EN 61000-6-2odporność na zakłócenia / środowiska przemysłowe
EN 55032 emisjaklasa A
Odpornośc na uderzenia
IEC 62262IK06 (1J)
Odporność na wibracje
DIN EN 60068-2-6 Fc10 g 10 cykli częstotliwości, 1 oktawa/minutę, w 3 osiach
Odporność na wstrząsy
DIN EN 60068-2-27 Ea50 g 11 ms połówka sinusoidy; 10 wstrząsów każdy, w każdym kierunku 3 osi współrzędnych
Próba udarowa ciągła
DIN EN 60068-2-29 Eb40 g 6 ms połówka sinusoidy; 4 000 wstrząsów w każdym kierunku 3 osi współrzędnych
Próba szybkiej zmiany temperatury
DIN EN 60068-2-14 NaTA = -40°C; TB = 85°C; t1 = 30 min; t2 = < 30 s; 300 cykli
Próba natrysku solanki
DIN EN 60068-2-11 Ka8 cykli testowych
Bezpieczeństwo elektryczne
DIN EN 61010-2-201porażenie elektryczne / zasilanie elektryczne tylko z obwodów SELV/PELV
MTTF[lata]56

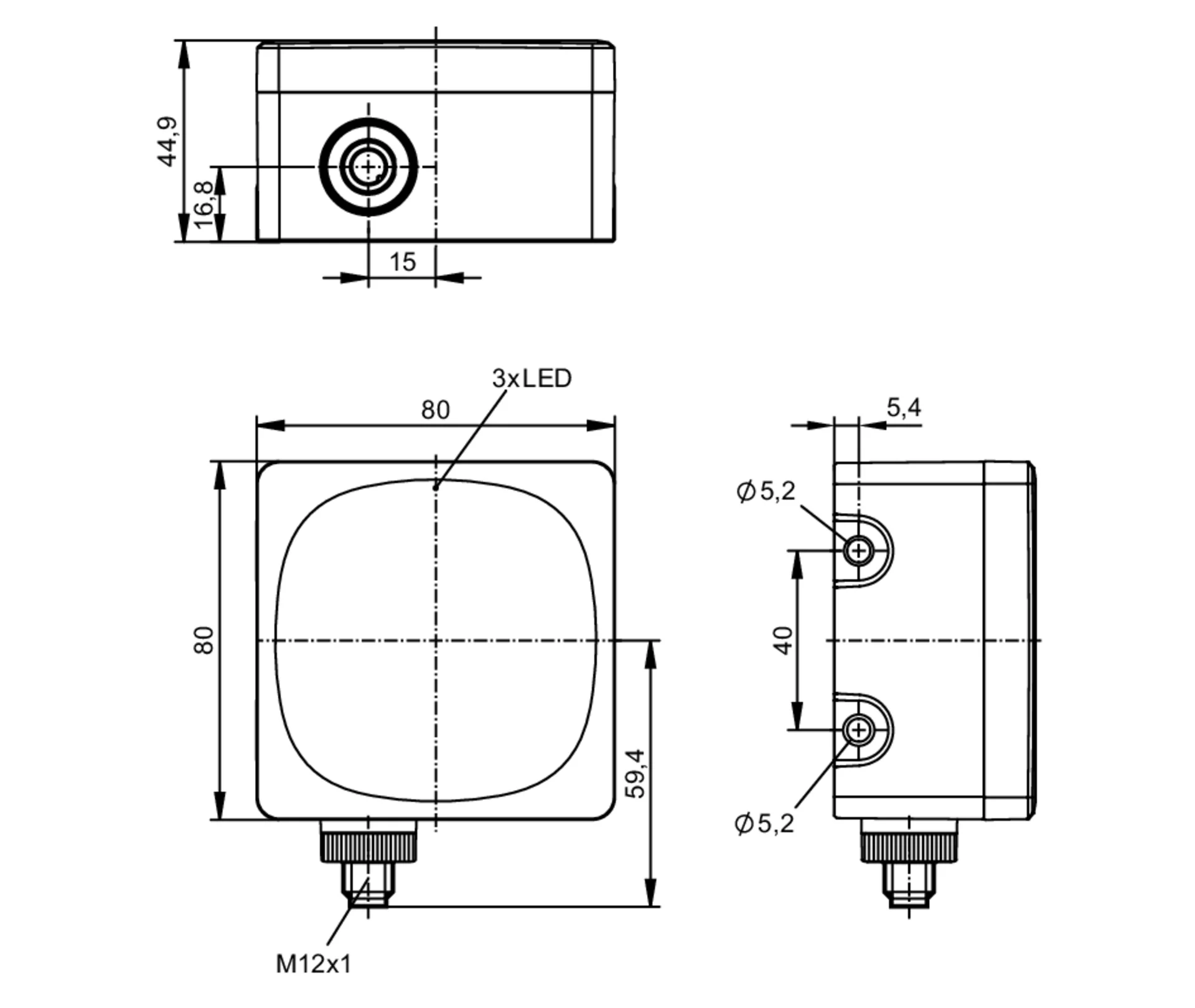

Dane mechaniczne

Waga[g]405,3
Obudowaprostopadłościan
Montażmontaż zabudowany
Wymiary[mm]80 x 80 x 45
Materiałobudowa: PA; kopułka: PEI; uszczelnienie: HNBR

Wyświetlacze / elementy robocze

Wyświetlacz
działanie1x LED, kolor zielony
Błąd1x LED, kolor czerwony

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

Konektor: 1 x M12; kodowanie: A

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
Strefa działania
diagram Strefa działania
1:azymut
2:elewacja
warunki
Odbłyśnik: 4.3“ Trihedral Corner Reflector (SAJ043-S1)
RCS: 8 dBm²
odległość: 5 m
Częstotliwość robocza: 62 GHz

Inne dane

Tryb pracystandardDługi zasięg, duża prędkość
maks. odległość0,1...20 m0,25...30 m
rodzielczość odlegości100 mm360 mm
rozdzielczość kątowa w poziomie (azymut )10 °10 °
dokładność odległości± 5 mm± 15 mm
maks. prędkość± 6 m/s± 15 m/s
rozdzielczość prędkości± 0,25 m/s± 0,38 m/s
dokładność prędkości± 0,01 m/s± 0,04 m/s
Częstotliwość próbkowania20 Hz20 Hz
odległośćbazujący na E23013
Rozdzielczośćdo wykrywania dwóch obiektów tej samej wielkości
Dokładnośćdo silnie odbijających obiektów punktowych

Parametry techniczne - Radarowy czujnik odległości R2DAAOOKG/US/CAN (R2D101) - IFM

Nr kat.
OC-IFM015767

Pliki do pobrania - Radarowy czujnik odległości R2DAAOOKG/US/CAN (R2D101) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
