Radarowy czujnik odległości R2DBAF6KG/US/IO-Link (R2D210) - IFM
SKU: OC-IFM015778
MPN: R2D210
Producent:
IFM
Cena netto/szt.
3 825,00 zł
4 704,75 zł
brutto/szt.
.png)
Opis produktu - Radarowy czujnik odległości R2DBAF6KG/US/IO-Link (R2D210) - IFM
- Rozdzielczość kątowa do precyzyjnego podawania koordynat pozycji
- Dokładne pomiary nawet przy skraplaniu wilgoci, mgle, kurzu i zabrudzeniu
- 8 dowolnie konfigurowanych obszarów monitorowania
- Tryby pracy można ustawiać dostosowując do wymagań konkretnej aplikacji
- Intuicyjne ustawianie i wizualizacja danych pomiarowych przy wykorzystaniu oprogramowania ifm Vision Assistant
Obszar zastosowania urządzenia zależy od używanej częstotliwości bazowej i kraju, w którym jest ono używane. Przegląd można znaleźć w instrukcji obsługi i tutaj.
Cechy produktu
| Interfejs komunikacyjny | IO-Link |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 80 x 80 x 45 |
| Binarne | |
|---|---|
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
Aplikacja
| Dopuszczenia radiowe | USA; Kanada; EU/RED; Wielka Brytania; Australia; Chile; Meksyk; Namibia; Nowa Zelandia; Afryka Południowa | |
| Notatka n/t dopuszczenia radiowego |
|
Dane elektryczne
| Napięcie zasilania[V] | 10...30 DC; (zgodnie z SELV/PELV ; obwody o ograniczonej energii zgodnie z IEC/UL 61010-1 3 wyd. par. 9.4) |
| Pobór prądu[mA] | < 300; (średnia wartość: 150 mA) |
| Moc pobierana[W] | 21; (maksimum) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. czas rozruchu[ms] | 1000 |
| Częstotliwość robocza [GHz] |
| |
| Maksymalna gęstość spektralna wypromieniowanej mocy średniej EIRP [dBm/MHz] |
| |
| Moc szczytowa promieniowania EIRP [dBm] |
|
Wejścia / wyjścia
| Całkowita ilość wejść i wyjść | 3 |
Wejścia
| Wejścia |
|
Wyjścia
| Łączna liczba wyjść | 2 | ||||
| Sygnał wyjściowy |
| ||||
| Zabezpieczenie przed zwarciem | tak | ||||
| Typ zabezpieczenia przed zwarciem | impulsowe | ||||
| Zabezpieczenie przed przeciążeniem | tak |
| Binarne | |
|---|---|
| Wykonanie elektryczne | PNP/NPN; (parametryzowalna) |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2,5 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 200 |
Strefa działania
| Zasięg[m] | 0,3...50; (bazujący na E23014) | ||||
| Kąt apertury[°] |
| ||||
| Uwaga | obiekty statyczne nie są stabilnie wykrywane w zakresie < 1 m |
Zakres pomiaru / nastaw
| Zakres pomiarowy[m] | 0,3...50; (zobacz schemat:) |
| Częstotliwość próbkowania[Hz] | 20 |
| Uwaga | obiekty statyczne nie są stabilnie wykrywane w zakresie < 1 m |
Software / programowanie
| Możliwości parametryzacji | tylko przez IO-Link |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||||||||||||||||||||||||||||||||
| Typ transmisji | COM3 (230,4 kBaud) | ||||||||||||||||||||||||||||||||||||
| IO-Link Revision | 1.1 | ||||||||||||||||||||||||||||||||||||
| Norma SDCI | IEC 61131-9 | ||||||||||||||||||||||||||||||||||||
| Profil |
| ||||||||||||||||||||||||||||||||||||
| SIO tryb | tak | ||||||||||||||||||||||||||||||||||||
| Wymagany typ portu mastera | A | ||||||||||||||||||||||||||||||||||||
| Min.czas cyklu procesu[ms] | 3,2 | ||||||||||||||||||||||||||||||||||||
| Dane procesowe IO-Link (cykliczne) |
| ||||||||||||||||||||||||||||||||||||
| Funkcje IO-Link (acykliczne) | nazwa przypisana do aplikacji; licznik godzin pracy; liczba wyzwoleń; temperatura wewnętrzna; Ustawienie ROI; Schaltverzögerungen; Sender abschaltbar | ||||||||||||||||||||||||||||||||||||
| Obsługiwane DeviceID |
| ||||||||||||||||||||||||||||||||||||
| Uwaga |
|
Warunki pracy
| Temperatura otoczenia[°C] | -40...85 |
| Temperatura składowania[°C] | -40...85 |
| Ochrona | IP 65; IP 66; IP 67; IP 69K; (z zamontowanymi przewodami lub zaślepkami) |
Testy / dopuszczenia
| EMC |
| ||||||||||||
| Odpornośc na uderzenia |
| ||||||||||||
| Odporność na wibracje |
| ||||||||||||
| Odporność na wstrząsy |
| ||||||||||||
| Próba udarowa ciągła |
| ||||||||||||
| Próba szybkiej zmiany temperatury |
| ||||||||||||
| Próba natrysku solanki |
| ||||||||||||
| Bezpieczeństwo elektryczne |
| ||||||||||||
| MTTF[lata] | 53 | ||||||||||||
| Dopuszczenie UL |
|

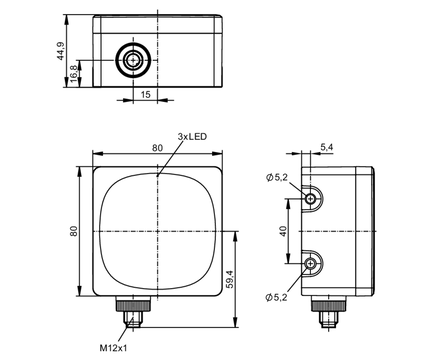

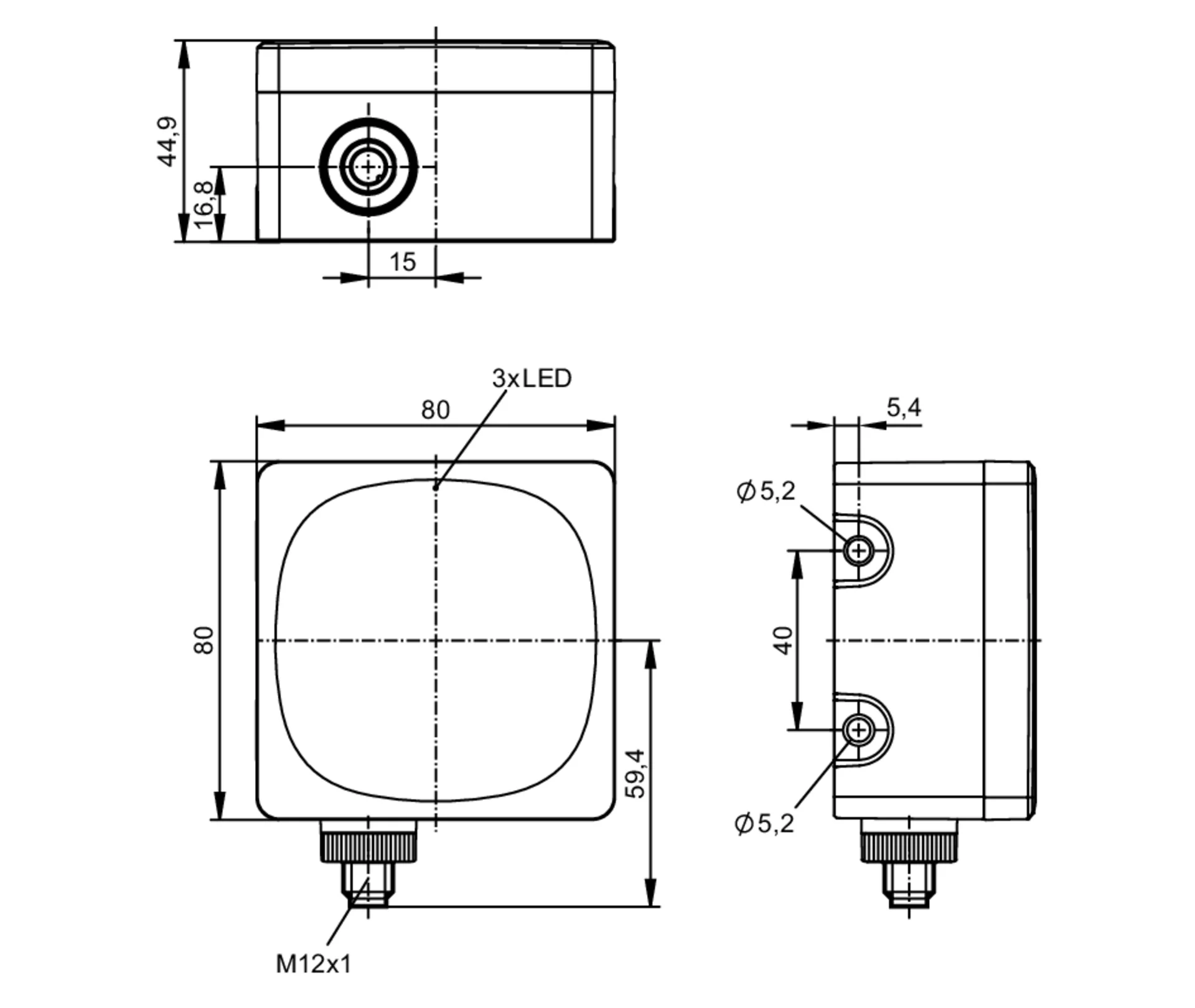

Dane mechaniczne
| Waga[g] | 396,8 |
| Obudowa | prostopadłościan |
| Montaż | montaż zabudowany |
| Wymiary[mm] | 80 x 80 x 45 |
| Materiał | obudowa: PA; kopułka: PEI; uszczelnienie: HNBR |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Diagramy i grafiki
| Diagramy i grafiki | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Strefa działania |
|
Inne dane
| Tryb pracy | standard | Długi zasięg, duża prędkość |
| maks. odległość | 0,3...20 m | 0,3...30 m |
| rodzielczość odlegości | 100 mm | 350 mm |
| rozdzielczość kątowa w poziomie (azymut ) | 10 ° | 10 ° |
| dokładność odległości | ± 5 mm | ± 15 mm |
| maks. prędkość | ± 6 m/s | ± 15 m/s |
| rozdzielczość prędkości | ± 0,20 m/s | ± 0,38 m/s |
| dokładność prędkości | ± 0,01 m/s | ± 0,04 m/s |
| Częstotliwość próbkowania | 20 Hz | 20 Hz |
| odległość | bazujący na E23013 |
| Rozdzielczość | do wykrywania dwóch obiektów tej samej wielkości |
| Dokładność | do silnie odbijających obiektów punktowych |
Parametry techniczne - Radarowy czujnik odległości R2DBAF6KG/US/IO-Link (R2D210) - IFM
Nr kat.
OC-IFM015778
Pliki do pobrania - Radarowy czujnik odległości R2DBAF6KG/US/IO-Link (R2D210) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
