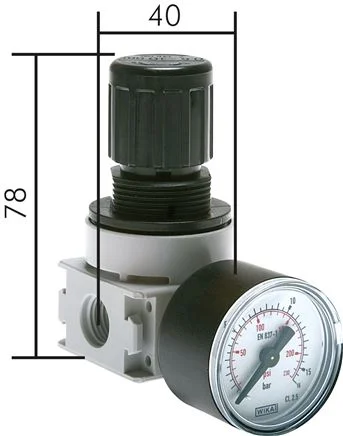

Reduktor ciśnienia do wody MULTIFIX G 1/4, 0,2-6 bar, wlk. 0

REDUKTORY CIŚNIENIA DO WODY I POWIETRZA G 1/4" SERIA Multifix, WIELKOŚĆ 0

Zastosowanie reduktorów ciśnienia do wody i powietrza G 1/4", seria Multifix wielkość 0

• Reduktory ciśnienia do sprężonego powietrza i wody G 1/4" o wielkości 0 (Multifix 0) są to elementy służące do redukowania (ustawiania) i utrzymywania odpowiedniego ciśnienia wyjściowego w instalacjach i układach pneumatycznych i wodnych o niewielkich przepływach
• W przypadku stosowania do wody reduktor jest montowany indywidualnie
• Reduktory do wody i powietrza nie posiadają funkcji odpowietrzenia strony wyjściowej (brak odpowietrzenia zwrotnego)
• Reduktory ciśnienia do wody i sprężonego powietrza typu Multifix przeznaczone są do stosowania w układach zasilających i sterujących we wszystkich gałęziach przemysłu
• Reduktor ustawia i utrzymuje właściwe ciśnienie wyjściowe bez względu na wahania ciśnienia wejściowego
• Regulacja ciśnienia sprężonego powietrza i wody: ręczna za pomocą pokrętła
• Blokada pokrętła: poprzez wciśnięcie

Elementy mocujące i montażowe:

• Do zamocowania reduktora o wielkości 0 przeznaczony jest kątownik mocujący W0 (zobacz) lub kątownik mocujący z nakrętką MW1 (zobacz)
• Do połączenia reduktora ciśnienia z innymi elementami FRL w ramach typoszeregu 0 stosuje się pakiet łączący standardowy KP0 (zobacz)

Reduktory do wody i powietrza Multifix G 1/4" wielkość 0, co warto wiedzieć?

• Reduktory Multifix o wielkości 0 z gwintem G1/4 to nowoczesne i uniwersalne elementy dla zastosowań przemysłowych i warsztatowych
• Reduktory Multifix stosuje się do ustawiania i redukowania ciśnienia wyjściowego
• Ustawione ciśnienie wyjściowe na reduktorze Multifix 0 utrzymywane jest bez względu na wahania ciśnienia wejściowego
• Reduktory serii 0 Multifix wyposażone są w manometr okrągły
• Do reduktorów Multifix o wilkości 0 można stosować dodatkowe elementy montażowe (np uchwyty ścienne, nakrętki do mocowania pulpitowego)

Zalety stosowania:

• prosty montaż reduktora do innych elementów Multifix użyciu pakietów łączeniowych w ramach tej samej wielkości 0 (typoszeregu 0) - w przypadku sprężonego powietrza jako medium

• pokrętło można zablokować przez wciśnięcie

Parametry techniczne:

• Materiały: korpus - PA 66 GF60, kołpak sprężyny - POM, membrana i uszczelki - NBR


• Medium robocze: woda, sprężone powietrze, gazy neutralne

• Wykonanie: reduktor ciśnienia membranowy bez odpowietrzenia

• Przepływ: 700 l/min** (dla wody to ok. % 7 wartości przepływu dla powietrza)

• Zakres temperatur: -10°C do +50°C
• Ciśnienie wejściowe: do 16 bar (dla wersji z pakietem łączeniowym 12 bar)

• Zakres regulacji ciśnienia wyjściowego*: 0,5 do 10 bar, 0,1 - 3 bar, 0,2 - 6 bar

• Przyłącze manometru: G 1/8"
• Gwint do mocowania pulpitowego: M30x1,5
• Zakres dostawy: reduktor razem z manometrem 40 mm
• Opcje wykonania: - wersja zamykana na zamek z kluczykiem - K, wersja zamykana z zamkiem Volkswagen E 11*** - KE11
