Reduktor ciśnienia MULTIFIX G1/4, 0,1-1 bar, wlk. 0

Parametry techniczne:

• Materiały: korpus - odlew ciśnieniowy z cynku Z410, kołpak sprężyny - POM, membrana i uszczelki - NBR

• Medium robocze: sprężone powietrze suche lub smarowane, gazy neutralne

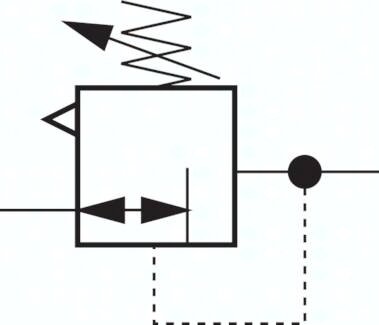

• Wykonanie: reduktor membranowy z odpowietrzeniem

• Przepływ: 1450 l/min***
• Zakres temperatur: -10°C do +60°C
• Ciśnienie wejściowe: do 16 bar (przy zastosowaniu pakietu łączeniowego max. 12 bar)
• Zakres regulacji ciśnienia (w zależności od typu)*: 0,1 do 10 bar
• Gwint do mocowania pulpitowego: M30x1,5
• Przyłącze manometru: G 1/8"
• ATEX: urządzenie bez własnego potencjalnego źródła zapłonu w oparciu o dyrektywę 2014/34/UE, Strefy II 2GD IIA/IIB/IIC T4 0°C < Ta < 60°C (nie dotyczy wrersji z zamkiem E11)
• Zakres dostawy: reduktor razem z manometrem 40 mm

• Blokada nastawy ciśnienia: przez wciśnięcie pokrętła
• Opcje wykonania: wersja zamykana z zamkiem bębenkowym  - K, wersja zamykana z zamkiem bębenkowym Volkswagen E 11** - KE11


• Uwagi:

  • * wersję standardową o zakresie regulacji 0.5 bar do 10 bar należy stosować w pierwszej kolejności ze względu na uniwersalne zastosowanie zakresu regulacji ciśnienia
  • ** zamek bębenkowy E11 dostarczany jest bez kluczyka

  • *** przepływ przy ciśnieniu zasilania P1 = 10 bar, ciśnieniu wyjściowym P2 = 6,3 bar i spadku ciśnienia 1 bar
