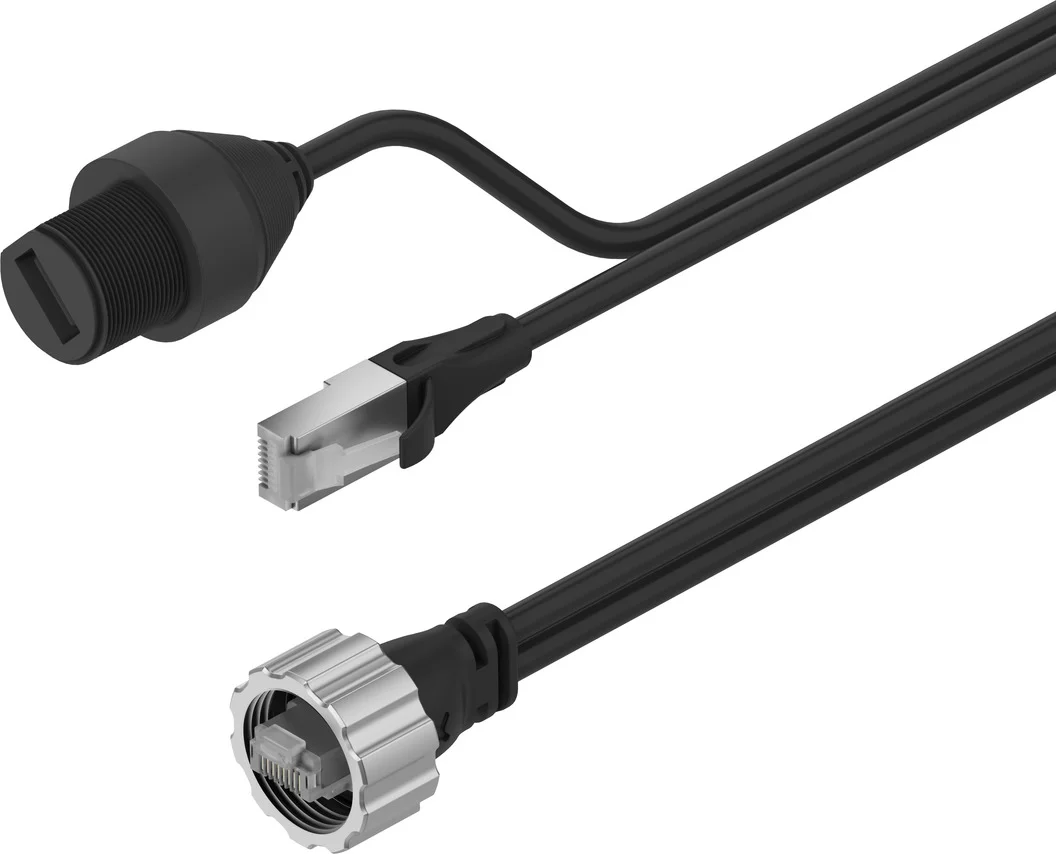

Rozgałęziacz NEDU-L1R2-R3L1G12M22-5L1-1L2-P-N-R3U1G12 (8155230) serii NEDU - Festo
SKU: OT-FESTO095954
Producent:
Festo
Cena netto/szt.
1 182,33 zł
1 454,27 zł
brutto/szt.
Opis produktu - Rozgałęziacz NEDU-L1R2-R3L1G12M22-5L1-1L2-P-N-R3U1G12 (8155230) serii NEDU - Festo
- Rozgałęziacz Multi-pin
- Szczególnie zwarta konstrukcja
- Do podłączenia magistrali polowej
- Rozgałęzienie przewodów do podłączania i odłączania komponentów magistrali polowej
Dane techniczne
| Spełnia normę | IEC 60603-7-3 |
| Certyfikacja | RCM Mark |
| Jednostka certyfikująca | UL E239998 |
| Oznaczenie kabla | bez uchwytów na tabliczki |
| Waga produktu | 520 g |
| Przyłącze elektryczne 1, funkcja | Strona urządzenia polowego |
| Przyłącze elektryczne 1, konstrukcja | prostokątny |
| Przyłącze elektryczne 1, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 1, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 1, technika przyłączeniowa | Złącze płytki drukowanej |
| Przyłącze elektryczne 1, liczba pinów/żył | 12 |
| Przyłącze elektryczne 1, użyte piny/żyły | 12 |
| Przyłącze elektryczne 1, rodzaj mocowania | Blokowanie śrubą |
| Przyłącze elektryczne 2, funkcja | Strona sterowania |
| Przyłącze elektryczne 2, konstrukcja | prostokątne |
| Przyłącze elektryczne 2, rodzaj przyłącza | Wtyczka |
| Przyłącze elektryczne 2, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 2, technika przyłączeniowa | RJ45 |
| Przyłącze elektryczne 2, liczba pinów/żył | 8 |
| Przyłącze elektryczne 2, użyte piny/żyły | 8 |
| Przyłącze elektryczne 2, rodzaj mocowania | Blokada zatrzaskowa |
| Przyłącze elektryczne 2, schemat przyłączy | 00995653 |
| Przyłącze elektryczne 3, funkcja | Strona sterowania |
| Przyłącze elektryczne 3, kształt | prostokątny |
| Przyłącze elektryczne 3, rodzaj przyłącza | Gniazdo wtykowe |
| Przyłącze elektryczne 3, wyprowadzenie kabla | proste |
| Przyłącze elektryczne 3, technologia przyłączeniowa | USB 2.0 typu B |
| Przyłącze elektryczne 3, liczba pinów/żył | 4 |
| Przyłącze elektryczne 3, użyte piny/żyły | 4 |
| Zakres napięcia roboczego DC | 0 V |
| Dopuszczalne obciążenie prądowe przy 40degC | 1 A |
| Ekranowanie | tak |
| Właściwości transmisji | Zgodność z kategorią 5, EN 50173, klasa D |
| Długość kabla 1 | 5 m |
| Długość kabla 2 | 1 m |
| Właściwości kabla | do zastosowań statycznych |
| Promień gięcia, kabel zainstalowany na stałe | 30 mm |
| Średnica kabla 1 | 5.6 mm |
| Tolerancja, średnica kabla 1 | +- 0,2 mm |
| Średnica kabla 2 | 4.5 mm |
| Tolerancja, średnica kabla 2 | +- 0,2 mm |
| Stopień ochrony | IP20 |
| Uwaga o stopniu ochrony | w stanie zamontowanym |
| Temperatura otoczenia | -20 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 5 - 85% |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Zgodność z LABS | VDMA24364-strefa III |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 4 - wyjątkowo silne obciążenie korozyjne |
| Materiał osłony kabla | PVC |
| Kolor powłoki kabla | czarny |
| Materiał obudowy | PC |
| Kolor obudowy | przezroczysty |
| Materiał śruby ryglującej | Nierdzewna stal stopowa |
| Materiał uszczelnień | TPE-V |
| Materiał styków | Mosiądz, niklowany i pozłacany |
| Materiał powłoki izolacyjnej | PVC |
Parametry techniczne - Rozgałęziacz NEDU-L1R2-R3L1G12M22-5L1-1L2-P-N-R3U1G12 (8155230) serii NEDU - Festo
Temperatura otoczenia
-20 °C do 55 °C
Materiał uszczelnień
TPE-V
Stopień ochrony
IP20IP66IP67
Waga produktu
520 g
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEzgodnie z dyrektywą UE RoHS
Zakres napięcia roboczego DC
0 V do 60 V
Kolor powłoki kabla
czarny
Kolor obudowy
przezroczysty
Certyfikat
RCM Markc UL us - Listed (OL)
Długość kabla 1
5 m
Średnica kabla 1
5.6 mm
Średnica kabla 2
4.5 mm
Materiał obudowy
PC
Długość kabla 2
1 m
Materiał osłony kabla
PVC
Materiał powłoki izolacyjnej
PVC
Nr kat.
OT-FESTO095954
Pliki do pobrania - Rozgałęziacz NEDU-L1R2-R3L1G12M22-5L1-1L2-P-N-R3U1G12 (8155230) serii NEDU - Festo
- ca40cb0c3a127ea18dcbcaad39575877.pdf Pobierz
