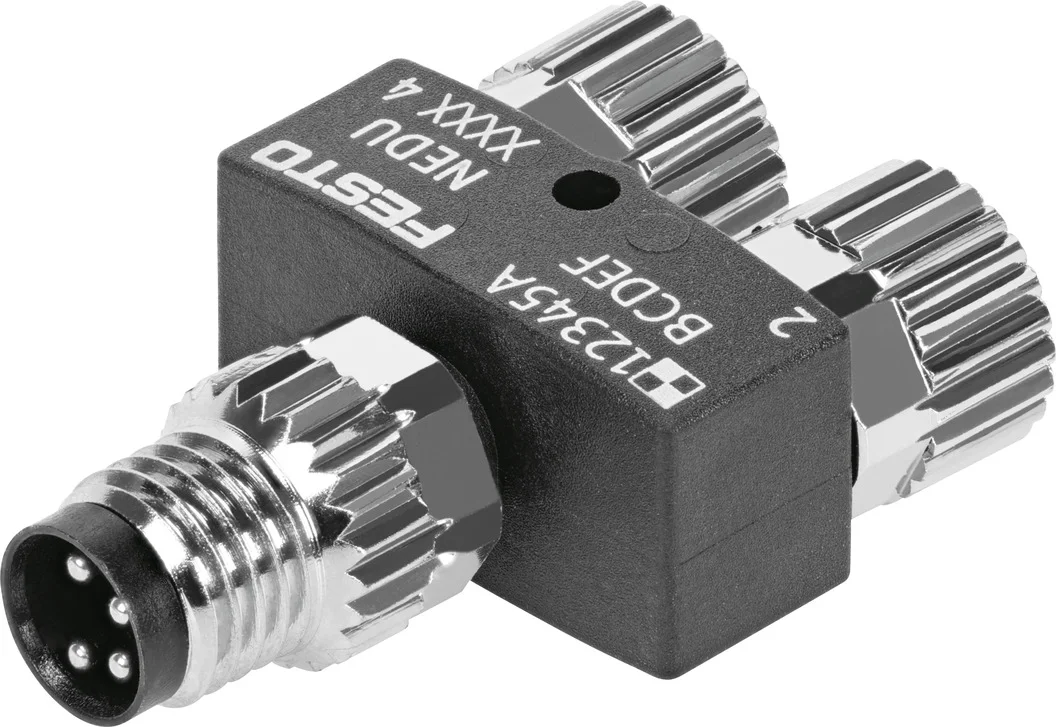

Rozgałęziacz NEDY-L2R1-V1-M8G3-N-M8G4 (8005312) serii NEDY - Festo
Festo

Rozgałęziacz NEDY-L2R1-V1-M8G3-N-M8G4 (8005312) serii NEDY - Festo

SKU: OT-FESTO068491 MPN: NEDY-L2R1-V1-M8G3-N-M8G4
Producent: Festo
Cena netto/szt. 94,32 zł
116,01 zł brutto/szt.
Rozgałęziacz NEDY-L2R1-V1-M8G3-N-M8G4 (8005312) serii NEDY - Festo
94,32 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Rozgałęziacz NEDY-L2R1-V1-M8G3-N-M8G4 (8005312) serii NEDY - Festo

  • Zbieranie sygnałów między urządzeniami polowymi (czujnikami) a wejściami sterownika z podwójnym przypisaniem
  • Rozprowadzanie sygnałów między wyjściami sterownika z podwójnym przypisaniem a urządzeniami obiektowymi (siłownikami, np. zaworami)

Dane techniczne

W oparciu o normęEN 61076-2-104
KonstrukcjaRozdzielacz Y bez kabla
Rodzaj rozgałęziacza2 na 1
Oznaczenie kablabez uchwytów na tabliczki
Typ mocowaniaPrzez otwór przelotowy dla śruby M2
Waga produktu10.5 g
Przyłącze elektryczne 1, funkcjaStrona sterowania
Przyłącze elektryczne 1, konstrukcjaokrągły
Przyłącze elektryczne 1, rodzaj przyłączaWtyczka
Przyłącze elektryczne 1, wyprowadzenie kablaproste
Przyłącze elektryczne 1, technika przyłączeniowaM8x1 kodowanie A wg EN 61076-2-104
Przyłącze elektryczne 1, liczba pinów/żył4
Przyłącze elektryczne 1, użyte piny/żyły4
Przyłącze elektryczne 1, rodzaj mocowaniaRyglowanie śrubą z sześciokątem o rozm. 9, z radełkowaniem wzdłużnym
Przyłącze elektryczne 1, kompatybilny typ montażuKompatybilny z obrotową/nieobrotową blokadą śrubową
Przyłącze elektryczne 1, układ połączeń00991171
Przyłącze elektryczne 2, funkcjaStrona urządzenia polowego
Przyłącze elektryczne 2, konstrukcjaokrągły
Przyłącze elektryczne 2, rodzaj przyłącza2x gniazdo wtykowe
Przyłącze elektryczne 2, wyprowadzenie kablaproste
Przyłącze elektryczne 2, technika przyłączeniowaM8x1 kodowanie A wg EN 61076-2-104
Przyłącze elektryczne 2, liczba pinów/żył3
Przyłącze elektryczne 2, użyte piny/żyły3
Przyłącze elektryczne 2, rodzaj mocowaniaRyglowanie śrubą z sześciokątem o rozm. 9, z radełkowaniem wzdłużnym
Przyłącze elektryczne 2, kompatybilny typ montażuKompatybilny z obrotową/nieobrotową blokadą śrubową
Przyłącze elektryczne 2, schemat przyłączy00991871
Zakres napięcia roboczego DC0 V
Zakres napięcia roboczego AC0 V
Dopuszczalne obciążenie prądowe przy 40degC3 A
Odporność na napięcie udarowe0.8 kV
Stopień ochronyIP65
Temperatura otoczenia-25 degC
Uwaga na temat temperatury otoczenia-10 - 40 degC przy mocowaniu za pomocą otworu przelotowego
Temperatura przechowywania-25 degC
Zgodność z LABSVDMA24364-B2-L
Informacja o materiałachZgodność z dyrektywą RoHS
Stopień zanieczyszczenia3
Klasa odporności korozyjnej wg normy Festo2 - średnie obciążenie korozyjne
Materiał osłony kablaTPE-U(PUR)
Kolor powłoki kablaszary
Materiał obudowyPC
Kolor obudowyczarny
Materiał nakrętki kołpakowejMosiądz niklowany
Materiał uszczelnieńNBR
Materiał stykówStop miedzi, pozłacany
Materiał tulejki gwintowanejMosiądz niklowany

Parametry techniczne - Rozgałęziacz NEDY-L2R1-V1-M8G3-N-M8G4 (8005312) serii NEDY - Festo

Obciążalność prądowa przy 40°C
3 A
Podłączenie elektryczne 1, liczba pinów/żył
4
Podłączenie elektryczne 1, zajęta liczba pinów/żył
4
Podłączenie elektryczne 2, funkcja
Field device side
Podłączenie elektryczne 2, konstrukcja
Okrągły
Podłączenie elektryczne 2, typ podłączenia
2 x gniazdo
Podłączenie elektryczne 2, wyprowadzenie kabla
Proste
Podłączenie elektryczne 2, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Podłączenie elektryczne 2, liczba pinów/żył
3
Podłączenie elektryczne 2, zajęta liczba pinów/żył
3
Podłączenie elektryczne 1, technologia podłączenia
M8x1, kodowanie A zgodnie z EN 61076-2-104
Odporność na piki napięcia
0.8 kV
Stopień zanieczyszczenia
3
Materiał powłoki kabla
TPE-U(PUR)
Kolor powłoki kabla
Szary
Kolor obudowy
Czarny
Zakres napięcia roboczego AC
0 ... 30 V
Materiał nakrętki kołpakowej
Mosiądz, niklowany
Typ rozgałęziacza
2 do 1
Materiał gwintowanej tuleji
Mosiądz, niklowany
Waga produktu
10,5 g
Materiał uszczelnień
NBR
Sposób montażu
Z otworem przelotowym dla śruby M2, Przy pomocy osprzętu
Stopień ochrony
IP65, IP68, IP69K
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS, Nie zawiera halogenów, Nie zawiera estrów kwasu fosforowego
Materiał obudowy
PC, TPE-U(PUR)
Klasa odporności na korozję CRC
2 – Średnia odporność na korozję
Zgodność z PWIS
VDMA24364-B2-L
Konstrukcja
Rozdzielacz Y bez kabla
W oparciu o normę
EN 61076-2-104
Temperatura otoczenia
-25 ... 85 °C
Temperatura przechowywania
-25 ... 85 °C
Zakres napięcia roboczego DC
0 ... 30 V
Uwaga odnośnie temperatury otoczenia
-10 - 40 °C przy montażu przez otwory przelotowe
Oznaczenie kabla
Bez uchwytu tabliczki opisowej
Podłączenie elektryczne 1, funkcja
Controller side
Podłączenie elektryczne 1, konstrukcja
Okrągły
Podłączenie elektryczne 1, typ podłączenia
Wtyczka
Podłączenie elektryczne 1, wyprowadzenie kabla
Proste
Nr kat.
OT-FESTO068491

Pliki do pobrania - Rozgałęziacz NEDY-L2R1-V1-M8G3-N-M8G4 (8005312) serii NEDY - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
