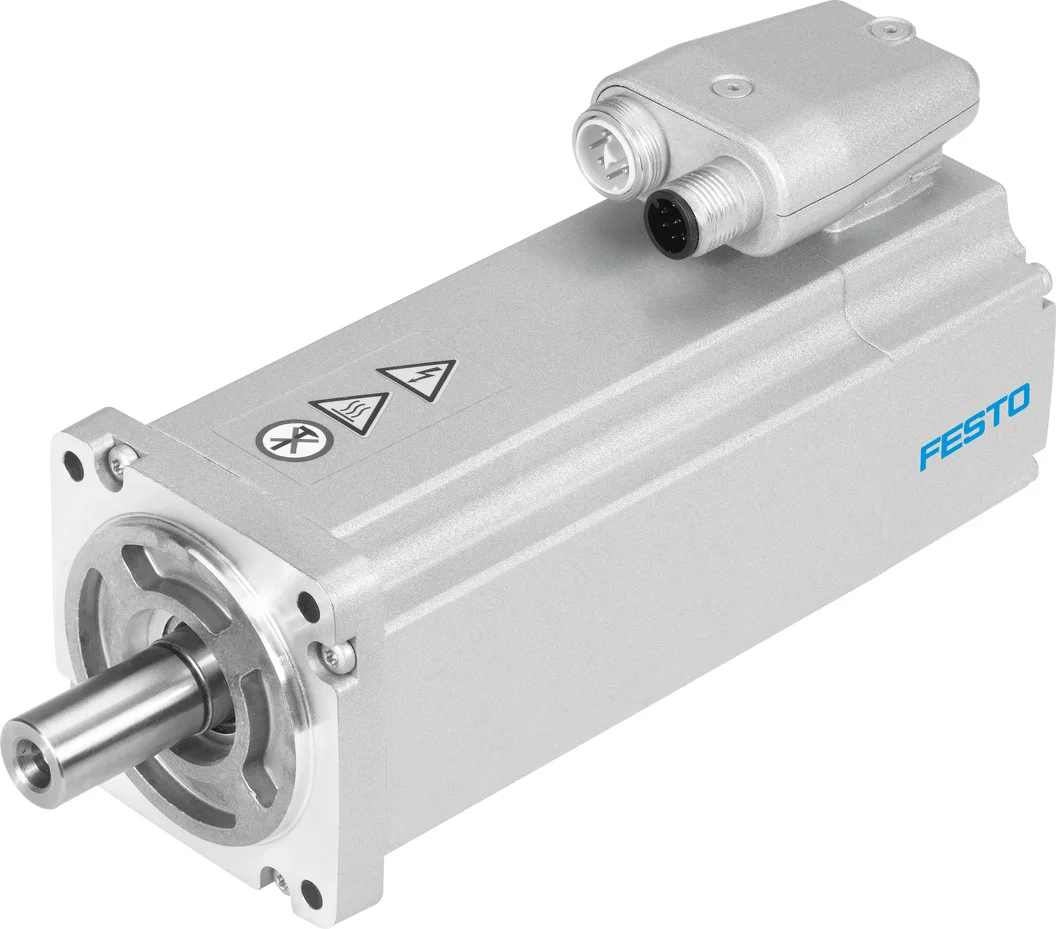

Silnik serwo EMME-AS-60-M-LS-AS (2089730) serii EMME - Festo
SKU: OT-FESTO038595
MPN: EMME-AS-60-M-LS-AS
Producent:
Festo
Cena netto/szt.
3 890,16 zł
4 784,90 zł
brutto/szt.
Opis produktu - Silnik serwo EMME-AS-60-M-LS-AS (2089730) serii EMME - Festo
Niezawodny i mocny synchroniczny silnik serwo AC ze zoptymalizowaną techniką przyłączeniową do dynamicznych zastosowań.
- Bezszczotkowy, synchroniczny silnik serwo z wirnikiem z magnesami stałymi
- Cyfrowy enkoder absolutny jednoobrotowy lub wieloobrotowy
- Niezawodność, dynamika, dokładność
- Zoptymalizowana technika podłączeniowa
- Wersje z Safety Encoder Absolut, Multi Turn, HIPERFACE®
- Stopień ochrony IP54 (na wałku silnika bez uszczelki), IP65 (na wałku silnika z uszczelką), IP65 (dla obudowy silnika i przyłączy zasilania/enkodera)
- Opcjonalnie z hamulcem
Dane techniczne
| Temperatura otoczenia | -10 degC |
| Temperatura przechowywania | -20 degC |
| Względna wilgotność powietrza | 0 - 90% |
| Spełnia normę | IEC 60034 |
| Klasa izolacji | F |
| Klasa ratingowa zgodnie z EN 60034-1 | S1 |
| Stopień ochrony | IP21 |
| Przyłącza elektryczne | Wtyczka |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Klasa odporności korozyjnej wg normy Festo | 0 - Brak obciążenia korozyjnego |
| Zgodność z LABS | VDMA24364-strefa III |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Znamionowe napięcie robocze DC | 360 V |
| Napięcie nominalne DC | 360 V |
| Typ uzwojenia | Gwiazda wewn. |
| Liczba par biegunów | 3 |
| Moment obrotowy postojowy | 1.5 Nm |
| Znamionowy moment obrotowy | 1.2 Nm |
| Szczytowy moment obrotowy | 6 Nm |
| Znamionowa prędkość obrotowa | 3000 1/min |
| Maks. prędkość obrotowa | 4925 1/min |
| Moc znamionowa silnika | 380 W |
| Prąd ciągły w stanie spoczynku | 1.8 A |
| Prąd znamionowy, silnik | 1.5 A |
| Prąd szczytowy | 7.2 A |
| Stała silnika | 0.8 Nm/A |
| Stała napięcia faza-faza | 51.7 mVmin |
| Rezystancja uzwojenia faza-faza | 9.8 Ohm |
| Indukcyjność uzwojenia faza-faza | 16.8 mH |
| Całkowity wyjściowy moment bezwładności | 0.413 kgcm² |
| Waga produktu | 1850 g |
| Dopuszczalne osiowe obciążenie wałka | 54 N |
| Dopuszczalne promieniowe obciążenie wałka | 270 N |
| Czujnik położenia wirnika | Enkoder bezwzględny, jednoobrotowy |
| Czujnik położenia wirnika, interfejs | HIPERFACE® |
| Zasada pomiaru czujnika położenia wirnika | pojemnościowy |
| Czujnik położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót | 16 |
| Czujnik położenia wirnika, typowa rozdzielczość | 12 bit |
| Czujnik położenia wirnika, typowa dokładność kątowa | 20 arcmin |
| MTTFd, części składowe | 340 lat, czujnik położenia wirnika |
Parametry techniczne - Silnik serwo EMME-AS-60-M-LS-AS (2089730) serii EMME - Festo
Napięcie stałe, faza-faza
51.7 mVmin
Prędkość znamionowa
3 000 1/min
Klasa pomiarowa wg EN 60034-1
S1
Typ uzwojenia wyłącznika
Gwiazda wew.
Liczba par biegunów
3
Jałowy moment obrotowy
1.5 Nm
Szczytowy moment obrotowy
6 Nm
Moc znaminowa silnika
380 W
Stały prąd jałowy
1.8 A
Prąd szczytowy
7.2 A
Stała silnika
0.8 Nm/A
Moment znamionowy
1.2 Nm
Oporność uzwojenia faza-faza
9.8 Ohm
Indukcyjność uzwojenia faza-faza
16.8 mH
Całkowity moment bezwładności członu napędzanego
0.413 kgcm2
Dopuszczalne obciążenie osiowe wałka
54 N
Dopuszczalne obciążenie promieniowe wałka
270 N
MTTFd, subkomponent
340 lat, encoder położenia obr.
Enkoder położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót
16
Enkoder położenia wirnika, typowa rozdzielczość
12 Bit
Enkoder położenia wirnika, typowa dokładność kątowa
20 arcmin
Maks. liczba obrotów
4 925 1/min
Stopień ochrony
IP21
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Klasa izolacji
F
Czujnik położenia wirnika
Enkoder absolutny, jednoobrotowy
Zgodność z normą
IEC 60034
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
1 850 g
Temperatura otoczenia
-10 °C do 40 °C
Temperatura przechowywania
-20 ... 70 °C
Względna wilgotność powietrza
0 - 90 %
Interfejs czujnika położenia wirnika
HIPERFACE®
Zasada pomiaru czujnika położenia wirnika
pojemnościowy
Nominalne napięcie robocze DC
360 V
Prąd znamionowy silnika
1.5 A
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy EU dla niskich napięć
System przyłączy elektrycznych
Wtyczka
Napięcie nominalne DC
360 V
Nr kat.
OT-FESTO038595
Pliki do pobrania - Silnik serwo EMME-AS-60-M-LS-AS (2089730) serii EMME - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
