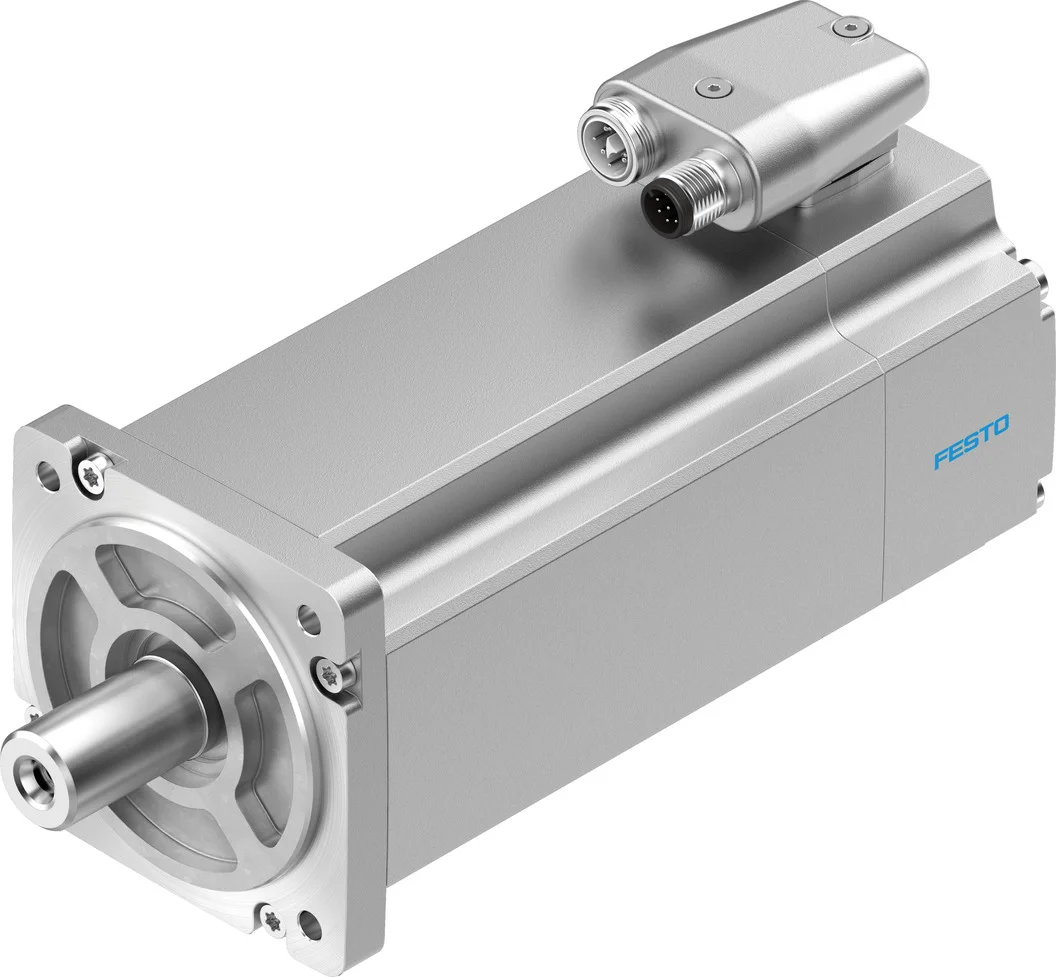

Silnik serwo EMME-AS-80-M-HS-AS (2093200) serii EMME - Festo
Festo

Silnik serwo EMME-AS-80-M-HS-AS (2093200) serii EMME - Festo

SKU: OT-FESTO038517 MPN: EMME-AS-80-M-HS-AS
Producent: Festo
Cena netto/szt. 5 108,40 zł
6 283,33 zł brutto/szt.
Silnik serwo EMME-AS-80-M-HS-AS (2093200) serii EMME - Festo
5 108,40 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Silnik serwo EMME-AS-80-M-HS-AS (2093200) serii EMME - Festo

Niezawodny i mocny synchroniczny silnik serwo AC ze zoptymalizowaną techniką przyłączeniową do dynamicznych zastosowań.

  • Bezszczotkowy, synchroniczny silnik serwo z wirnikiem z magnesami stałymi
  • Cyfrowy enkoder absolutny jednoobrotowy lub wieloobrotowy
  • Niezawodność, dynamika, dokładność
  • Zoptymalizowana technika podłączeniowa
  • Wersje z Safety Encoder Absolut, Multi Turn, HIPERFACE®
  • Stopień ochrony IP54 (na wałku silnika bez uszczelki), IP65 (na wałku silnika z uszczelką), IP65 (dla obudowy silnika i przyłączy zasilania/enkodera)
  • Opcjonalnie z hamulcem

Dane techniczne

Temperatura otoczenia-10 degC
Temperatura przechowywania-20 degC
Względna wilgotność powietrza0 - 90%
Spełnia normęIEC 60034
Klasa izolacjiF
Klasa ratingowa zgodnie z EN 60034-1S1
Stopień ochronyIP21
Przyłącza elektryczneWtyczka
Informacja o materiałachZgodność z dyrektywą RoHS
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-strefa III
CertyfikacjaRCM Mark
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Znamionowe napięcie robocze DC565 V
Napięcie nominalne DC565 V
Typ uzwojeniaGwiazda wewn.
Liczba par biegunów3
Moment obrotowy postojowy3.5 Nm
Znamionowy moment obrotowy3.2 Nm
Szczytowy moment obrotowy14 Nm
Znamionowa prędkość obrotowa3000 1/min
Maks. prędkość obrotowa4097 1/min
Moc znamionowa silnika1000 W
Prąd ciągły w stanie spoczynku2.2 A
Prąd znamionowy, silnik2.1 A
Prąd szczytowy8.8 A
Stała silnika1.524 Nm/A
Stała napięcia faza-faza97.5 mVmin
Rezystancja uzwojenia faza-faza9 Ohm
Indukcyjność uzwojenia faza-faza22.8 mH
Całkowity wyjściowy moment bezwładności1.93 kgcm²
Waga produktu3700 g
Dopuszczalne osiowe obciążenie wałka72 N
Dopuszczalne promieniowe obciążenie wałka360 N
Czujnik położenia wirnikaEnkoder bezwzględny, jednoobrotowy
Czujnik położenia wirnika, interfejsHIPERFACE®
Zasada pomiaru czujnika położenia wirnikapojemnościowy
Czujnik położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót16
Czujnik położenia wirnika, typowa rozdzielczość12 bit
Czujnik położenia wirnika, typowa dokładność kątowa20 arcmin
MTTFd, części składowe340 lat, czujnik położenia wirnika
Efektywność energetycznaENEFF (CN) / Class 2

Parametry techniczne - Silnik serwo EMME-AS-80-M-HS-AS (2093200) serii EMME - Festo

Oporność uzwojenia faza-faza
9 Ohm
Klasa pomiarowa wg EN 60034-1
S1
Typ uzwojenia wyłącznika
Gwiazda wew.
Liczba par biegunów
3
Jałowy moment obrotowy
3.5 Nm
Szczytowy moment obrotowy
14 Nm
Moc znaminowa silnika
1 000 W
Stały prąd jałowy
2.2 A
Prąd szczytowy
8.8 A
Stała silnika
1.524 Nm/A
Napięcie stałe, faza-faza
97.5 mVmin
Prędkość znamionowa
3 000 1/min
Indukcyjność uzwojenia faza-faza
22.8 mH
Całkowity moment bezwładności członu napędzanego
1.93 kgcm2
Dopuszczalne obciążenie osiowe wałka
72 N
Dopuszczalne obciążenie promieniowe wałka
360 N
MTTFd, subkomponent
340 lat, encoder położenia obr.
Enkoder położenia wirnika, okresy sinusoidalne/kosinusoidalne na obrót
16
Enkoder położenia wirnika, typowa rozdzielczość
12 Bit
Enkoder położenia wirnika, typowa dokładność kątowa
20 arcmin
Efektywność energetyczna
ENEFF (CN) / Class 2
Temperatura przechowywania
-20 ... 70 °C
Stopień ochrony
IP21
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Uwaga dotycząca materiałów
Zgodne z RoHS
Klasa izolacji
F
Czujnik położenia wirnika
Enkoder absolutny, jednoobrotowy
Zgodność z normą
IEC 60034
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-Strefa III
Waga produktu
3 700 g
Maks. liczba obrotów
4 097 1/min
Temperatura otoczenia
-10 °C do 40 °C
Względna wilgotność powietrza
0 - 90 %
Interfejs czujnika położenia wirnika
HIPERFACE®
Zasada pomiaru czujnika położenia wirnika
pojemnościowy
Nominalne napięcie robocze DC
565 V
Prąd znamionowy silnika
2.1 A
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV, Wg dyrektywy EU dla niskich napięć
System przyłączy elektrycznych
Wtyczka
Napięcie nominalne DC
565 V
Moment znamionowy
3.2 Nm
Nr kat.
OT-FESTO038517
