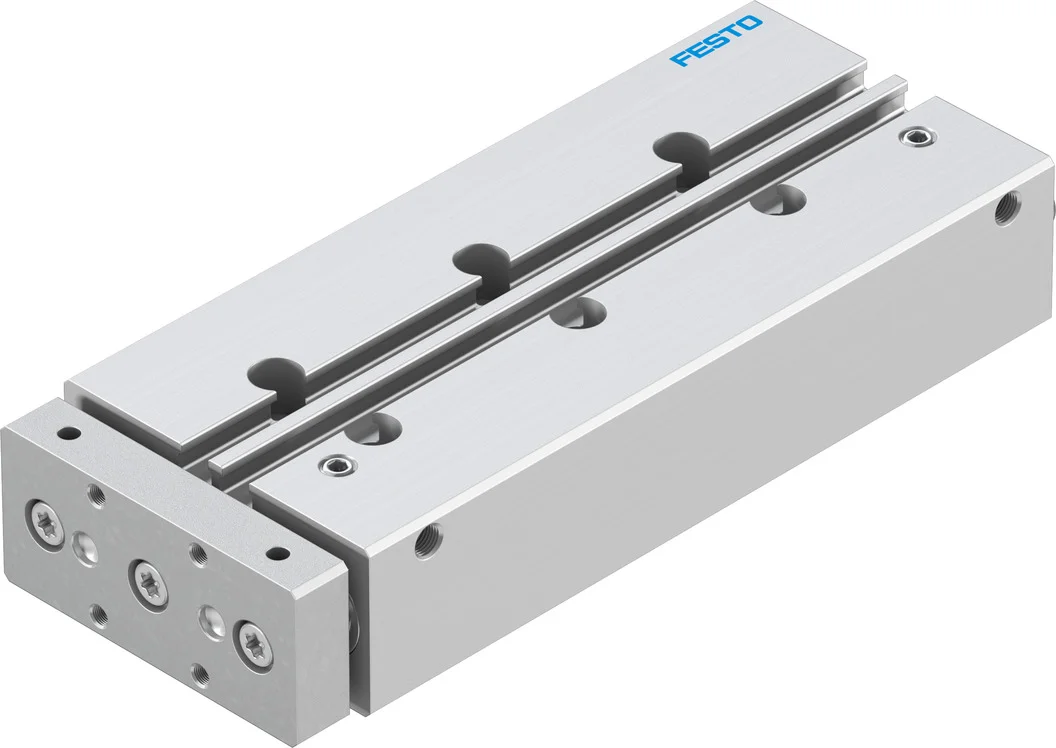

Siłownik z prowadzeniem dwustronnego działania DFM-12-100-P-A-GF (170831) serii DFM - Festo
Festo

Siłownik z prowadzeniem dwustronnego działania DFM-12-100-P-A-GF (170831) serii DFM - Festo

SKU: OT-FESTO004448 MPN: DFM-12-100-P-A-GF
Producent: Festo
Cena netto/szt. 1 207,28 zł
1 484,95 zł brutto/szt.
Siłownik z prowadzeniem dwustronnego działania DFM-12-100-P-A-GF (170831) serii DFM - Festo
1 207,28 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Siłownik z prowadzeniem dwustronnego działania DFM-12-100-P-A-GF (170831) serii DFM - Festo

Postaw na precyzyjne prowadzenie i odporność na wysokie momenty skręcające i siły poprzeczne - w połączeniu z wytrzymałą i kompaktową konstrukcją. Siłownik z prowadzeniem DFM doskonale nadaje się do zaciskania, podnoszenia lub zatrzymywania.

  • Napęd i prowadzenie w jednej obudowie
  • Przenoszenie dużych momentów i sił poprzecznych
  • Prowadzenie ślizgowe lub na łożyskach kulkowych obiegowych
  • Wiele możliwości mocowania i montażu
  • Szeroki wybór wariantów do indywidualnego zastosowania
  • Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych

Dane techniczne

Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs25 mm
Skok100 mm
Ø tłoka12 mm
Tryb pracy jednostki napędowejPłyta spinająca
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Pozycja montażudowolny
ProwadnicaProwadnica ślizgowa
KonstrukcjaProwadnica
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991737
Ciśnienie robocze0.2 MPa
Ciśnienie robocze2 bar
Maks. prędkość0.8 m/s
Sposób działaniadwustronnego działania
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 7 wg ISO 14644-1
Temperatura otoczenia-20 degC
Energia uderzenia w pozycjach końcowych0.07 J
Maks. siła Fy240 N
Maks. siła Fy statyczna240 N
Maks. siła Fz240 N
Maks. siła Fz, statyczna240 N
Maks. moment Mx4.92 Nm
Maks. moment Mx, statyczny4.92 Nm
Maks. moment My3.74 Nm
Maks. moment My, statyczny3.74 Nm
Maks. moment Mz3.74 Nm
Maks. moment statyczny Mz3.74 Nm
Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku0.47 Nm
Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs19 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie51 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie68 N
Ruchoma masa własna318 g
Waga produktu779 g
Przyłącza alternatywnepatrz rysunek produktu
Przyłącze pneumatyczneM5
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyStop aluminium do przeróbki plastycznej
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał tłoczyskaNierdzewna stal stopowa

Parametry techniczne - Siłownik z prowadzeniem dwustronnego działania DFM-12-100-P-A-GF (170831) serii DFM - Festo

Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku
0.4 Nm
Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs
19 N
Odległość punktu ciężkości obciążenia roboczego do płyty spinającej
25 mm
Alternatywne przyłącza
Patrz opis produktu
Maks. prędkość
0.8 m/s
Prowadzenie
Prowadzenie na łożyskach ślizgowych
Tryb pracy jednostki napędowej
Z płytka spinającą
Waga produktu
779 g
Przemieszczana masa własna
318 g
Konstrukcja
Prowadnica
Przyłącza pneumatyczne
M5
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
68 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
51 N
Zgodność z PWIS
VDMA24364-B1/B2-L
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Tryb pracy
Dwustronnego działania
Ciśnienie robocze MPa
0.2 ... 1 MPa
Pozycja zabudowy
Dowolna
Materiał obudowy
Stop aluminium
Uwaga dotycząca materiałów
Zgodne z RoHS
Maks. energia uderzenia w położeniach końcowych
0.07 Nm
Sygnalizacja położenia
Przy pomocy czujników
Materiał uszczelnień
NBR
Materiał pokrywy
Stop aluminium
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
2 ... 10 bar
Skok
100 mm
Średnica tłoka
12 mm
Nr kat.
OT-FESTO004448

Pliki do pobrania - Siłownik z prowadzeniem dwustronnego działania DFM-12-100-P-A-GF (170831) serii DFM - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
