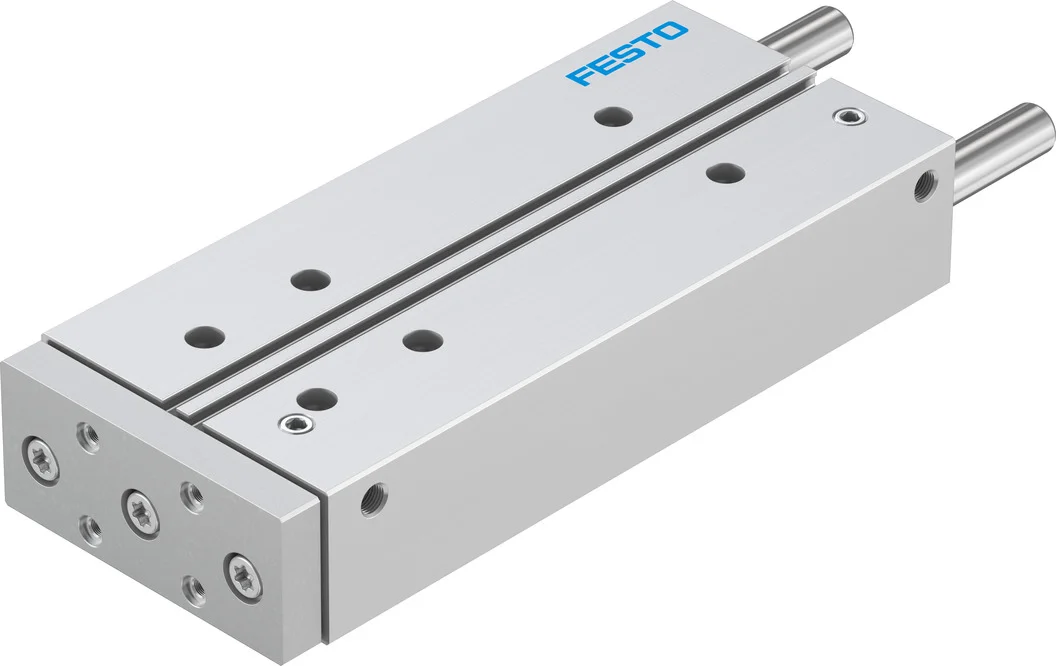

Siłownik z prowadzeniem dwustronnego działania DFM-32-200-P-A-KF (170938) serii DFM - Festo
Festo

Siłownik z prowadzeniem dwustronnego działania DFM-32-200-P-A-KF (170938) serii DFM - Festo

SKU: OT-FESTO004519 MPN: DFM-32-200-P-A-KF
Producent: Festo
Cena netto/szt. 3 755,62 zł
4 619,41 zł brutto/szt.
Siłownik z prowadzeniem dwustronnego działania DFM-32-200-P-A-KF (170938) serii DFM - Festo
3 755,62 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Siłownik z prowadzeniem dwustronnego działania DFM-32-200-P-A-KF (170938) serii DFM - Festo

Postaw na precyzyjne prowadzenie i odporność na wysokie momenty skręcające i siły poprzeczne - w połączeniu z wytrzymałą i kompaktową konstrukcją. Siłownik z prowadzeniem DFM doskonale nadaje się do zaciskania, podnoszenia lub zatrzymywania.

  • Napęd i prowadzenie w jednej obudowie
  • Przenoszenie dużych momentów i sił poprzecznych
  • Prowadzenie ślizgowe lub na łożyskach kulkowych obiegowych
  • Wiele możliwości mocowania i montażu
  • Szeroki wybór wariantów do indywidualnego zastosowania
  • Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych

Dane techniczne

Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs50 mm
Skok200 mm
Ø tłoka32 mm
Tryb pracy jednostki napędowejPłyta spinająca
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Pozycja montażudowolny
ProwadnicaProwadnica z łożyskami kulkowymi w obiegu zamkniętym
KonstrukcjaProwadnica
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991737
Ciśnienie robocze0.15 MPa
Ciśnienie robocze1.5 bar
Maks. prędkość0.8 m/s
Sposób działaniadwustronnego działania
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo0 - Brak obciążenia korozyjnego
Zgodność z LABSVDMA24364-B1/B2-L
Klasa CleanroomKlasa 7 wg ISO 14644-1
Temperatura otoczenia-5 degC
Energia uderzenia w pozycjach końcowych0.4 J
Maks. siła Fy1130 N
Maks. siła Fy statyczna1260 N
Maks. siła Fz1130 N
Maks. siła Fz, statyczna1260 N
Maks. moment Mx44.09 Nm
Maks. moment Mx, statyczny49.14 Nm
Maks. moment My40.13 Nm
Maks. moment My, statyczny44.73 Nm
Maks. moment Mz40.13 Nm
Maks. moment statyczny Mz44.73 Nm
Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku5.76 Nm
Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs127 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie415 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie482 N
Ruchoma masa własna1720 g
Waga produktu4249 g
Środek ciężkości masy ruchomej jako funkcja skoku114.6 mm
Przyłącza alternatywnepatrz rysunek produktu
Przyłącze pneumatyczneG1/8
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyStop aluminium do przeróbki plastycznej
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał tłoczyskaNierdzewna stal stopowa

Parametry techniczne - Siłownik z prowadzeniem dwustronnego działania DFM-32-200-P-A-KF (170938) serii DFM - Festo

Maks. moment Mz
40.13 Nm
Konstrukcja
Prowadnica
Przemieszczana masa własna
1 720 g
Waga produktu
4 249 g
Tryb pracy jednostki napędowej
Z płytka spinającą
Prowadzenie
Prowadzenie na łożyskach kulkowych z zamkniętym obiegiem kulek
Maks. prędkość
0.8 m/s
Maks. siła Fy
1 130 N
Maks. siła Fz
1 130 N
Maks. moment Mx
44.09 Nm
Maks. moment My
40.13 Nm
Materiał tłoczyska
Stal wysokostopowa, nierdzewna
Alternatywne przyłącza
Patrz opis produktu
Odległość punktu ciężkości obciążenia roboczego do płyty spinającej
50 mm
Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs
127 N
Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku
5.76 Nm
Maks. siła statyczna Fy
1 260 N
Maks. siła statyczna Fz
1 260 N
Maks. moment Mx, statyczny
49.14 Nm
Maks. moment My, statyczny
44.73 Nm
Maks. moment Mz, statyczny
44.73 Nm
Środek ciężkości przemieszczanej masy w funkcji skoku
114.6 mm
Materiał obudowy
Stop aluminium
Średnica tłoka
32 mm
Skok
200 mm
Ciśnienie robocze
1.5 ... 10 bar
Temperatura otoczenia
-5 ... 60 °C
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Materiał pokrywy
Stop aluminium
Materiał uszczelnień
NBR
Sygnalizacja położenia
Przy pomocy czujników
Maks. energia uderzenia w położeniach końcowych
0.4 Nm
Uwaga dotycząca materiałów
Nie zawierają miedzi i PTFE, Zgodne z RoHS
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Pozycja zabudowy
Dowolna
Ciśnienie robocze MPa
0.15 ... 1 MPa
Tryb pracy
Dwustronnego działania
Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Klasa odporności na korozję CRC
0 – Brak odporności na korozję
Zgodność z PWIS
VDMA24364-B1/B2-L
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
415 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
482 N
Przyłącza pneumatyczne
G1/8
Nr kat.
OT-FESTO004519

Pliki do pobrania - Siłownik z prowadzeniem dwustronnego działania DFM-32-200-P-A-KF (170938) serii DFM - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
