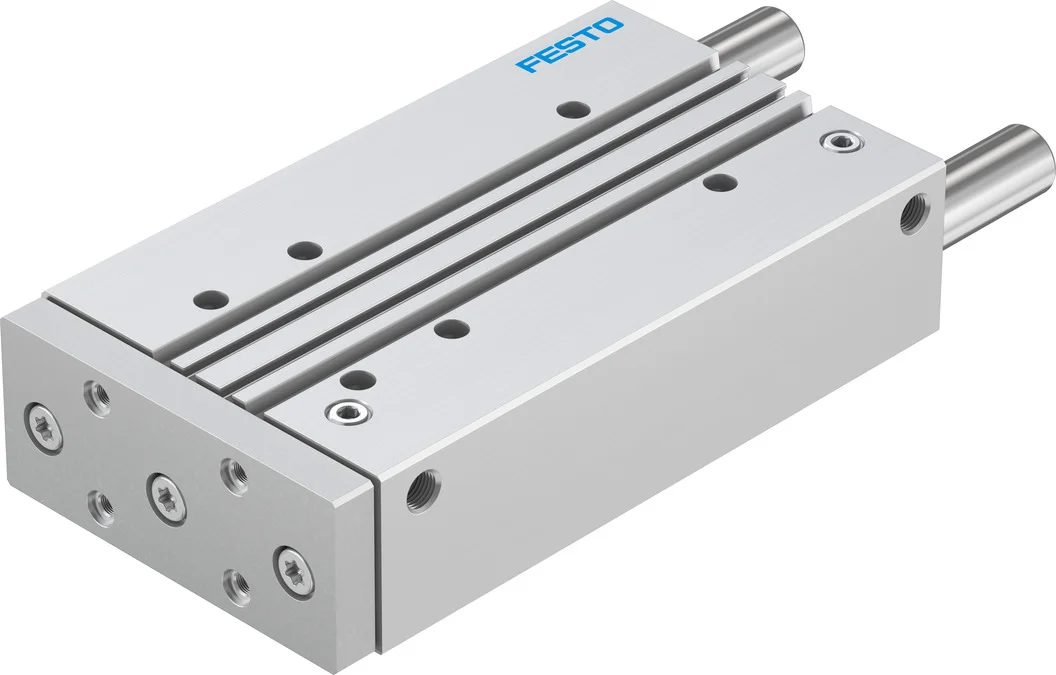

Siłownik z prowadzeniem dwustronnego działania DFM-50-200-P-A-GF (170877) serii DFM - Festo
Festo

Siłownik z prowadzeniem dwustronnego działania DFM-50-200-P-A-GF (170877) serii DFM - Festo

SKU: OT-FESTO004552 MPN: DFM-50-200-P-A-GF
Producent: Festo
Cena netto/szt. 3 359,15 zł
4 131,75 zł brutto/szt.
Siłownik z prowadzeniem dwustronnego działania DFM-50-200-P-A-GF (170877) serii DFM - Festo
3 359,15 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Siłownik z prowadzeniem dwustronnego działania DFM-50-200-P-A-GF (170877) serii DFM - Festo

Postaw na precyzyjne prowadzenie i odporność na wysokie momenty skręcające i siły poprzeczne - w połączeniu z wytrzymałą i kompaktową konstrukcją. Siłownik z prowadzeniem DFM doskonale nadaje się do zaciskania, podnoszenia lub zatrzymywania.

  • Napęd i prowadzenie w jednej obudowie
  • Przenoszenie dużych momentów i sił poprzecznych
  • Prowadzenie ślizgowe lub na łożyskach kulkowych obiegowych
  • Wiele możliwości mocowania i montażu
  • Szeroki wybór wariantów do indywidualnego zastosowania
  • Warianty zalecane do montażu w instalacjach do produkcji akumulatorów litowo-jonowych

Dane techniczne

Odległość środka ciężkości efektywnego obciążenia od płyty spinającej xs50 mm
Skok200 mm
Ø tłoka50 mm
Tryb pracy jednostki napędowejPłyta spinająca
Amortyzacjaelastyczne pierścienie/płytki amortyzujące z obu stron
Pozycja montażudowolny
ProwadnicaProwadnica ślizgowa
KonstrukcjaProwadnica
Sygnalizacja położeniado wyłącznika zbliżeniowego
Symbol00991737
Ciśnienie robocze0.1 MPa
Ciśnienie robocze1 bar
Maks. prędkość0.6 m/s
Sposób działaniadwustronnego działania
Medium roboczeSprężone powietrze wg ISO 8573-1:2010 [7:4:4]
Uwaga dotycząca medium roboczego/sterującegoMożliwa praca z powietrzem olejonym (po rozpoczęciu olejenia trzeba je kontynuować)
Klasa odporności korozyjnej wg normy Festo1 - niskie obciążenie korozyjne
Zgodność z LABSVDMA24364-B1/B2-L
Temperatura otoczenia-20 degC
Energia uderzenia w pozycjach końcowych1 J
Maks. siła Fy1533 N
Maks. siła Fy statyczna1533 N
Maks. siła Fz1533 N
Maks. siła Fz, statyczna1533 N
Maks. moment Mx84.33 Nm
Maks. moment Mx, statyczny84.33 Nm
Maks. moment My69.77 Nm
Maks. moment My, statyczny69.77 Nm
Maks. moment Mz69.77 Nm
Maks. moment statyczny Mz69.77 Nm
Maks. dopuszczalne obciążenie momentem obrotowym Mx w funkcji skoku10.62 Nm
Maks. efektywne obciążenie w zależności od skoku przy zdefiniowanej odległości xs174 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wycofanie1057 N
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), przy wysuwie1178 N
Ruchoma masa własna3935 g
Waga produktu8238 g
Przyłącza alternatywnepatrz rysunek produktu
Przyłącze pneumatyczneG1/4
Informacja o materiałachZgodność z dyrektywą RoHS
Materiał pokrywyStop aluminium do przeróbki plastycznej
Materiał uszczelnieńNBR
Materiał obudowyStop aluminium do przeróbki plastycznej
Materiał tłoczyskaNierdzewna stal stopowa

Parametry techniczne - Siłownik z prowadzeniem dwustronnego działania DFM-50-200-P-A-GF (170877) serii DFM - Festo

Uwagi odnośnie medium roboczego
Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy)
Maks. dopuszczalny moment od obciążenia Mx w funkcji skoku
9.6 Nm
Maks. obciążenie użytkowe w funkcji skoku przy zdefiniowanej odległości xs
174 N
Odległość punktu ciężkości obciążenia roboczego do płyty spinającej
50 mm
Alternatywne przyłącza
Patrz opis produktu
Maks. prędkość
0.6 m/s
Prowadzenie
Prowadzenie na łożyskach ślizgowych
Tryb pracy jednostki napędowej
Z płytka spinającą
Waga produktu
8 238 g
Przemieszczana masa własna
3 935 g
Konstrukcja
Prowadnica
Przyłącza pneumatyczne
G1/4
Siła teoretyczna przy 0,6 MPa (6 bar, 87 psi), wysunięcie
1 178 N
Siła teoretyczna przy 0,6 Mpa (6 bar, 87 psi), powrót
1 057 N
Zgodność z PWIS
VDMA24364-B1/B2-L
Klasa odporności na korozję CRC
1 – Niska odporność na korozję
Medium robocze
Sprężone powietrze wg ISO8573-1:2010 [7:4:4]
Tryb pracy
Dwustronnego działania
Ciśnienie robocze MPa
0.1 ... 1 MPa
Pozycja zabudowy
Dowolna
Materiał obudowy
Stop aluminium
Uwaga dotycząca materiałów
Zgodne z RoHS
Maks. energia uderzenia w położeniach końcowych
1 Nm
Sygnalizacja położenia
Przy pomocy czujników
Materiał uszczelnień
NBR
Materiał pokrywy
Stop aluminium
Amortyzacja
elastyczne pierścienie/płytki amortyzujące z obu stron
Temperatura otoczenia
-20 ... 80 °C
Ciśnienie robocze
1 ... 10 bar
Skok
200 mm
Średnica tłoka
50 mm
Nr kat.
OT-FESTO004552

Pliki do pobrania - Siłownik z prowadzeniem dwustronnego działania DFM-50-200-P-A-GF (170877) serii DFM - Festo

  • Karta katalogowa Pobierz
  • Dane techniczne Pobierz

Adres producenta/dystrybutora

Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
