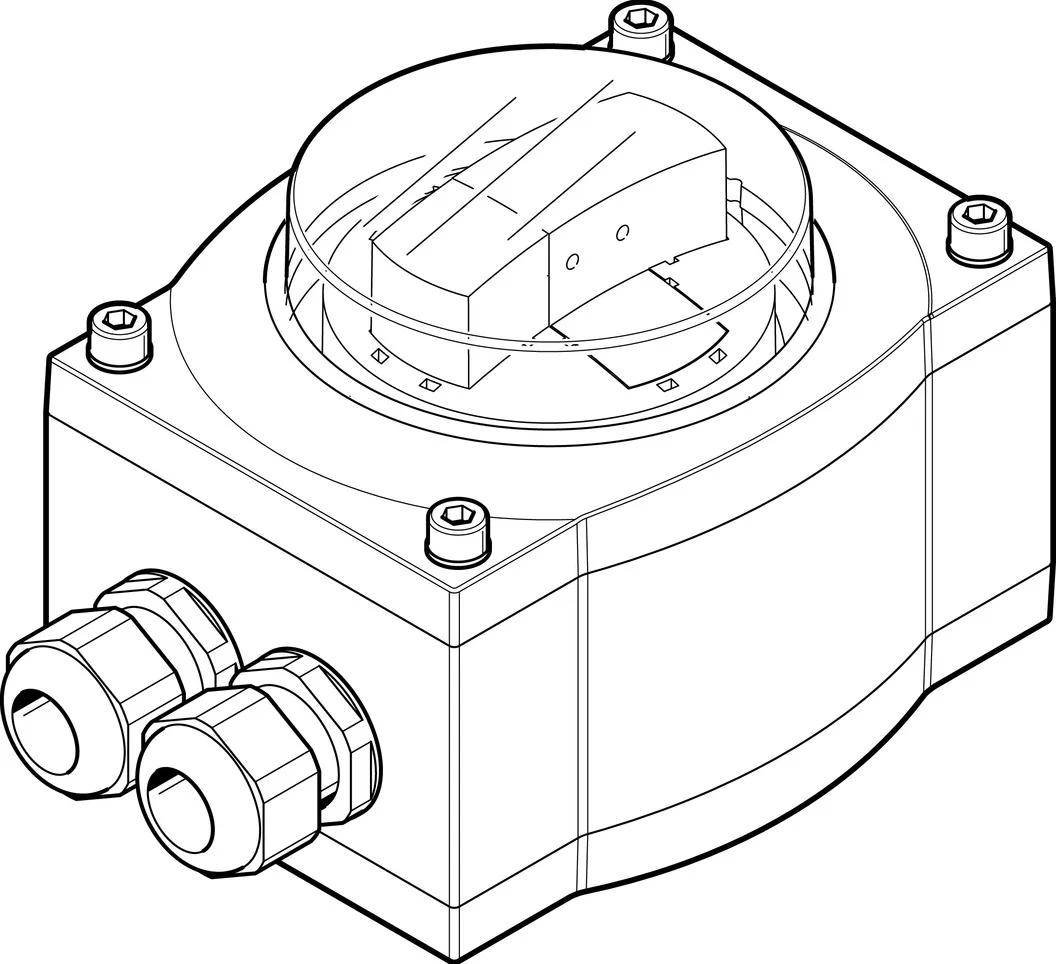

Skrzynka z czujnikami SRAP-M-CA1-GR270-1-A-T2P20 serii SRAP - Festo
SKU: OT-FESTO036186
MPN: SRAP-M-CA1-GR270-1-A-T2P20
Producent:
Festo
Cena netto/szt.
2 079,41 zł
2 557,67 zł
brutto/szt.
Opis produktu - Skrzynka z czujnikami SRAP-M-CA1-GR270-1-A-T2P20 serii SRAP - Festo
Skrzynka z wyjściem analogowym SRAP doskonale nadaje się do monitorowania pozycji napędów wahadłowych. Interfejs zgodny z normą VDI/VDE 3845 (NAMUR) zapewnia prosty montaż na napędzie.
- Zgodność z normą VDI/VDE 3845 (NAMUR)
- Analogowy
- Do kontroli pozycji napędów wahadłowych
- Czujniki oparte na technologii 2D Halla
- Warianty zgodne z dyrektywą UE dot. ochrony przeciwwybuchowej (ATEX)
Dane techniczne
| Konstrukcja | prostokątne |
| W oparciu o normę | VDI/VDE 3845 (NAMUR) |
| Certyfikacja | RCM Mark |
| Znak CE (patrz deklaracja zgodności) | Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE |
| Znak UKCA (patrz deklaracja zgodności) | wg przepisów UK dot. EMV |
| Informacja o materiałach | Zgodność z dyrektywą RoHS |
| Wielkość pomiarowa | Kąt obrotu |
| Zasada pomiaru | Efekt Hall'a |
| Temperatura otoczenia | -20 degC |
| Wyjście analogowe | 4 - 20 mA |
| Dokładność powtarzalności wyjścia analogowego w +- deg | 1 deg |
| Zabezpieczenie przeciwzwarciowe | tak |
| Odporność na przeciążenie | występuje |
| Zakres napięcia roboczego DC | 15 V |
| Prąd jałowy | 12 mA |
| Ochrona przed zmianą polaryzacji | do wszystkich przyłączy elektrycznych |
| Przyłącze elektryczne | 9-pin |
| Możliwość podłączenia przewodu o nominalnym przekroju przewodu | 2.5 mm² |
| Przepust kablowy | M20 |
| Dopuszczalna średnica kabla | 5 mm |
| Maks. długość kabla | 30 m |
| Pozycja montażu | dowolny |
| Waga produktu | 1000 g |
| Materiał obudowy | Stop aluminium do przeróbki plastycznej |
| Wskaźnik położenia | czerwona / zielona |
| Opcje ustawień | Teach-In |
| Zakres ustawiania pomiaru kąta | 0 deg |
| Stopień ochrony | IP65 |
| Napięcie izolacji | 50 V |
| Odporność na napięcie udarowe | 0.8 kV |
| Stopień ochrony | III |
| Klasa odporności korozyjnej wg normy Festo | 3 - silne obciążenie korozyjne |
| Zgodność z LABS | VDMA24364-B2-L |
| Stopień zanieczyszczenia | 3 |
Parametry techniczne - Skrzynka z czujnikami SRAP-M-CA1-GR270-1-A-T2P20 serii SRAP - Festo
Zakres napięcia roboczego DC
15 ... 30 V
Powtarzalność wyjścia analogowego w ± °
1 deg
Zakres ustawienia monitorowanego kąta
0 ... 270 deg
Wskaźnik położenia
czerwony / zielony
Możliwy do podłączenia nominalny przekrój przewodu
2.5 mm2
Prąd jałowy
12 ... 20 mA
Zabezpieczenie przed przeciążeniem
Dostępne
Mierzona wielkość
Kąt obrotu
Napięcie przebicia izolacji
50 V
Opcje ustawień
Teach-In, Funkcja Teach-in przez przyłącze elektryczne
Sposób pomiaru
Magnetyczny- Hall
Dopuszczalna średnica kabla
5 ... 13 mm
Przepust dla kabla
M20
Odporność na piki napięcia
0.8 kV
Klasa ochrony
III
Maks. długość kabla
30 m
Temperatura otoczenia
-20 °C do 80 °C
Zabezpieczenie przed zwarciem
Tak
Znak CE (patrz deklaracja zgodności)
Wg dyrektywy EU-EMV
Waga produktu
1 000 g
W oparciu o normę
VDI/VDE 3845 (NAMUR)
Konstrukcja
prostokątne
Klasa odporności na korozję CRC
3 – Wysoka odporność na korozję
Pozycja zabudowy
Dowolna
Zabezpieczenie przed odwrotną polaryzacją
Dla wszystkich przyłączy elektrycznych
Wyjście analogowe
4 - 20 mA
Materiał obudowy
Stop aluminium
Kształt
Kątowa
Uwaga dotycząca materiałów
Zgodne z RoHS
Dopuszczenie
RCM Mark, c UL us - Recognized (OL)
Przyłącze elektryczne
9-pin, Zaciski śrubowe, Wtykowe
Stopień ochrony
IP65
Nr kat.
OT-FESTO036186
Pliki do pobrania - Skrzynka z czujnikami SRAP-M-CA1-GR270-1-A-T2P20 serii SRAP - Festo
- Karta katalogowa Pobierz
- Dane techniczne Pobierz
Adres producenta/dystrybutora
Festo Sp. z o.o.
Janki k. Warszawy,
ul. Mszczonowska 7, 05-090 Raszyn
