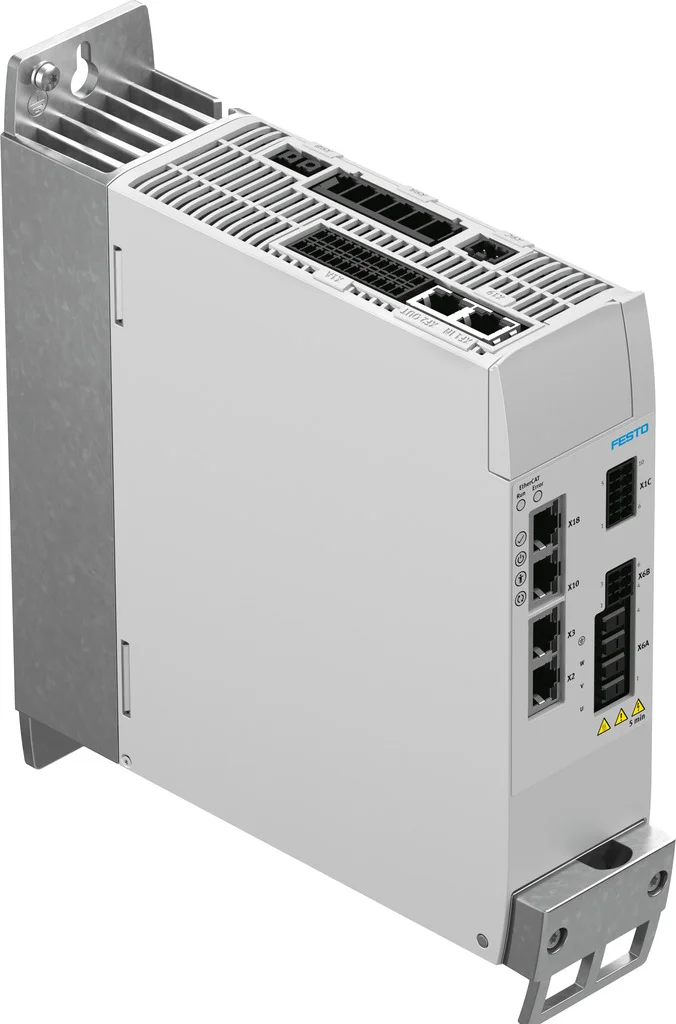

Sterownik silnika serwo CMMT-AS-C4-3A-MP-S1 (8143164) serii CMMT - Festo
Festo

Sterownik silnika serwo CMMT-AS-C4-3A-MP-S1 (8143164) serii CMMT - Festo

SKU: OT-FESTO095685
Producent: Festo
Cena netto/szt. 6 356,48 zł
7 818,47 zł brutto/szt.
Sterownik silnika serwo CMMT-AS-C4-3A-MP-S1 (8143164) serii CMMT - Festo
6 356,48 zł netto
szt.
szt.
Produkt: Dostępny
Czas wysyłki: 24-48h więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Sterownik silnika serwo CMMT-AS-C4-3A-MP-S1 (8143164) serii CMMT - Festo

Kompaktowy sterownik napędu serwo do wykonywania ruchów od punktu do punktu oraz z interpolacją przeznaczony jest do różnorodnych systemów magistral opartych na Ethernecie, można go integrować bezpośrednio w środowiskach systemowych różnych producentów sterowników.

  • Jeden z najbardziej kompaktowych sterowników napędu serwo na rynku
  • Precyzyjna regulacja siły, prędkości i położenia
  • Autotuning zapewnia łatwe uruchamianie i automatycznie optymalizuje zachowanie sterowania ruchami obrotowymi i liniowymi
  • Najnowsza generacja systemów serwonapędów o zoptymalizowanych cenach i wielkościach
  • Z funkcjami zabezpieczającymi
  • Konfiguracja standardowych funkcji bezpieczeństwa bez oprogramowania
  • Wariant MP z wieloma protokołami: wymagany protokół magistrali można wybrać za pomocą oprogramowania do uruchamiania Festo Automation Suite lub bezpośrednio na sterowniku napędu serwo
  • Optymalnie z silnikiem serwo EMMT-AS
  • Do uniwersalnych zastosowań
  • Zrównoważona eksploatacja dzięki funkcji odzyskiwania energii

Dane techniczne

Typ mocowaniaPłyta montażowa, przykręcona
Pozycja montażuSwobodna konwekcja
Waga produktu1400 g
WskaźnikDioda LED zielona / żółta / czerwona
Elementy obsługoweOpcjonalnie: panel operatorski CDSB
Spełnia normęEN 61800-3
W oparciu o normęEN 50581
CertyfikacjaRCM Mark
Znak KCKC-EMV
Znak CE (patrz deklaracja zgodności)Zgodnie z dyrektywą kompatybilności elektromagnetycznej UE
Znak UKCA (patrz deklaracja zgodności)wg przepisów UK dot. EMV
Jednostka certyfikującaTÜV Rheinland UK Ltd. 01/205U/5640.01/23
Temperatura przechowywania-25 degC
Temperatura otoczenia0 degC
Uwaga na temat temperatury otoczeniaPrzy temperaturze otoczenia przekraczającej 40degC obowiązuje ograniczenie mocy w wysokości 3%/degC.
UL-Temperatura otoczenia0 degC
Względna wilgotność powietrza5 - 90%
Maks. wysokość ustawiania2000 m
Uwaga dotycząca maks. wysokości zabudowyOd 1000 m redukcja mocy o 1%/100 m.
Stopień ochronyIP20
Stopień ochronyI
Kategoria przepięciaIII
Stopień zanieczyszczenia2
Odporność na napięcie udarowe6 kV
Informacja o materiałachZgodność z dyrektywą RoHS
Zgodność z LABSVDMA24364-strefa III
Fazy, znamionowe napięcie robocze1 faza
Napięcie znamionowe AC230 V
Dopuszczalne wahania napięcia-20 % / +15 %
Zakres napięcia wejściowego AC100 V
Częstotliwość sieci48 Hz
Znamionowy prąd obciążenia5.6 A
Prąd szczytowy, zasilanie obciążenia16.8 A
Aktywne PFCnie
Filtr sieciowyZintegrowany
Napięcie systemowe wg EN 61800-5-1300 V
Maks. zabezpieczenie przeciwzwarciowe sieci100 kA
Rodzaje sieciTT
Znamionowe napięcie zasilania DC320 V
Dop. zakres zasilania obciążeń-20%/+15%
Maks. napięcie obwodu pośredniego DC395 V
Wbudowany rezystor hamowania100 Ohm
Moc rezystora hamowania1.6 kVA
Energia impulsu, rezystor hamowania230 Ws
Moc znamionowa, rezystor hamujący (IEC)23 W
Zewnętrzny rezystor hamowania67 Ohm
Maksymalna moc ciągła zewnętrznego rezystora hamującego (IEC)350 W
Napięcie nominalne, zasilanie logiki DC24 V
Dopuszczalny zakres napięcia zasilania logiki+- 20%
Maks. pobór prądu, zasilanie układu logicznego bez hamulca zaciskowego0.5 A
Pobór prądu dla zasilania układu logicznego z hamulcem zaciskowym1.5 A
Maksymalny pobór prądu dla zasilania logiki z hamulcem zaciskowym i I/O2.3 A
Zakres napięcia wyjściowego AC3x (0 - wejście) V
Prąd znamionowy na fazę, efektywny4 A
Prąd szczytowy na fazę, skuteczny12 A
Maks. czas trwania prądu szczytowego2 s
Moc znamionowa sterownika700 VA
Moc szczytowa2000 VA
Częstotliwość wyjściowa0 Hz
Maks. długość przewodu silnika bez zew. filtra sieciowego25 m
Maks. prąd wyjściowy, hamulec1 A
Maks. spadek napięcia od zasilania układu logicznego do wyjścia hamulca0.8 V
Liczba wejść dla czujnika temperatury silnika1
Tryb pracy sterownikaRegulacja kaskadowa
Tryb pracyField-oriented regulation
Interfejs Ethernet, funkcjaParametryzacja i uruchamianie
Interfejs Ethernet, protokółTCP/IP
Interfejs magistrali polowej, protokółEtherCAT
Interfejs magistrali polowej, funkcjaPodłączenie magistrali przychodzące/wychodzące
Złącze magistrali polowejEtherCAT
Profil komunikacjiCiA402
Interfejs między procesamiAC1: Adjustable-Speed Drives
Interfejs magistrali polowej, szybkość transmisji100 Mb/s
Interfejs magistrali polowej, rodzaj przyłącza2x gniazdo wtykowe
Interfejs magistrali polowej, technologia przyłączeniowaRJ45
Interfejs enkodera, funkcjaBiSS-C
Interfejs enkodera 2, funkcjaCzujnik przyrostowy
Interfejs synchronizacji, funkcjaEmulacja enkodera A/B/Z
Interfejs enkodera, wyjście, właściwościMaksymalna częstotliwość wyjściowa 1 MHz
Interfejs enkodera, wejście, właściwości1 MHz maksymalnej częstotliwości wyjściowej
Liczba cyfrowych wejść logicznych12
Logika przełączania wejśćPNP (przełączanie do plusa)
Właściwości wejścia logicznegoczęściowo dowolna konfiguracja
Specyfikacja wejścia logicznegozgodnie z normą IEC 61131-2, typ 3
Obszar roboczy wejścia logicznego-3 V
Liczba wejść logicznych high speed2
Rozdzielczość czasowa wejść logicznych high speed1 µs
Liczba cyfrowych wyjść logicznych 24 V DC6
Logika przełączania wyjśćPNP (przełączanie do plusa)
Właściwości cyfrowych wyjść logicznychczęściowo dowolna konfiguracja
Maks. prąd cyfrowych wyjść logicznych20 mA
Liczba wyjść przełączających high speed2
Rozdzielczość czasowa wyjść przełączających high speed1 µs
Liczba bezpotencjałowych wyjść przełączających1
Maks. natężenie prądu bezpotencjałowych wyjść przełączających50 mA
Liczba analogowych wejść wartości zadanych1
Właściwości wejść wartości zadanychWejścia różnicowe
Zakres roboczy wejścia wartości zadanej+- 10 V
Zakres roboczy wejść analogowych+- 10 V
Impedancja, wejście wartości zadanej70 kOhm
Funkcja bezpieczeństwaBezpieczne sterowanie hamulcem (SBC)
Safety Integrity Level (SIL)Bezpieczne sterowanie hamulcem (SBC) / SIL 3 / SILCL 3
Performance Level (PL)Bezpieczne sterowanie hamulcem (SBC) / kategoria 3, poziom zapewnienia bezpieczeństwa e
Pokrycie diagnostyczne97 %
SFF Safe Failure Fraction99 %
Tolerancja błędu sprzętowego1
Liczba bezpiecznych wejść 2-pin2
Liczba wyjść diagnostycznych2

Parametry techniczne - Sterownik silnika serwo CMMT-AS-C4-3A-MP-S1 (8143164) serii CMMT - Festo

Active PFC
nie
Napięcie znamionowe AC
230 V
Maks. prąd cyfrowych wyjść logicznych
20 mA
Pozycja montażowa
Swobodna konwekcjapionowo
Wskaźnik
Dioda LED zielona / żółta / czerwona
Moc szczytowa
2000 VA
Moc znamionowa sterownika
700 VA
Maks. czas trwania prądu szczytowego
2 s
Zakres napięcia wyjściowego AC
3x (0 – wejście) V
Filtr sieciowy
Zintegrowany
Temperatura otoczenia
0 °C do 50 °C
Częstotliwość sieci
48 Hz do 62 Hz
Zakres napięcia wejściowego AC
100 V do 230 V
Certyfikat
RCM MarkTÜVc UL us - Listed (OL)
Funkcja bezpieczeństwa
Bezpieczne sterowanie hamulcem (SBC)Bezpieczne wyłączenie momentu (STO)Bezpieczne zatrzymanie 1 (SS1)
Częstotliwość wyjściowa
0 Hz do 599 Hz
Znak CE (patrz deklaracja zgodności)
Zgodnie z dyrektywą kompatybilności elektromagnetycznej UEZgodnie z dyrektywą maszynową UEzgodnie z dyrektywą UE RoHS
Waga produktu
1400 g
Typ mocowania
Płyta montażowa, przykręcona
Stopień ochrony
IP20
Nr kat.
OT-FESTO095685
