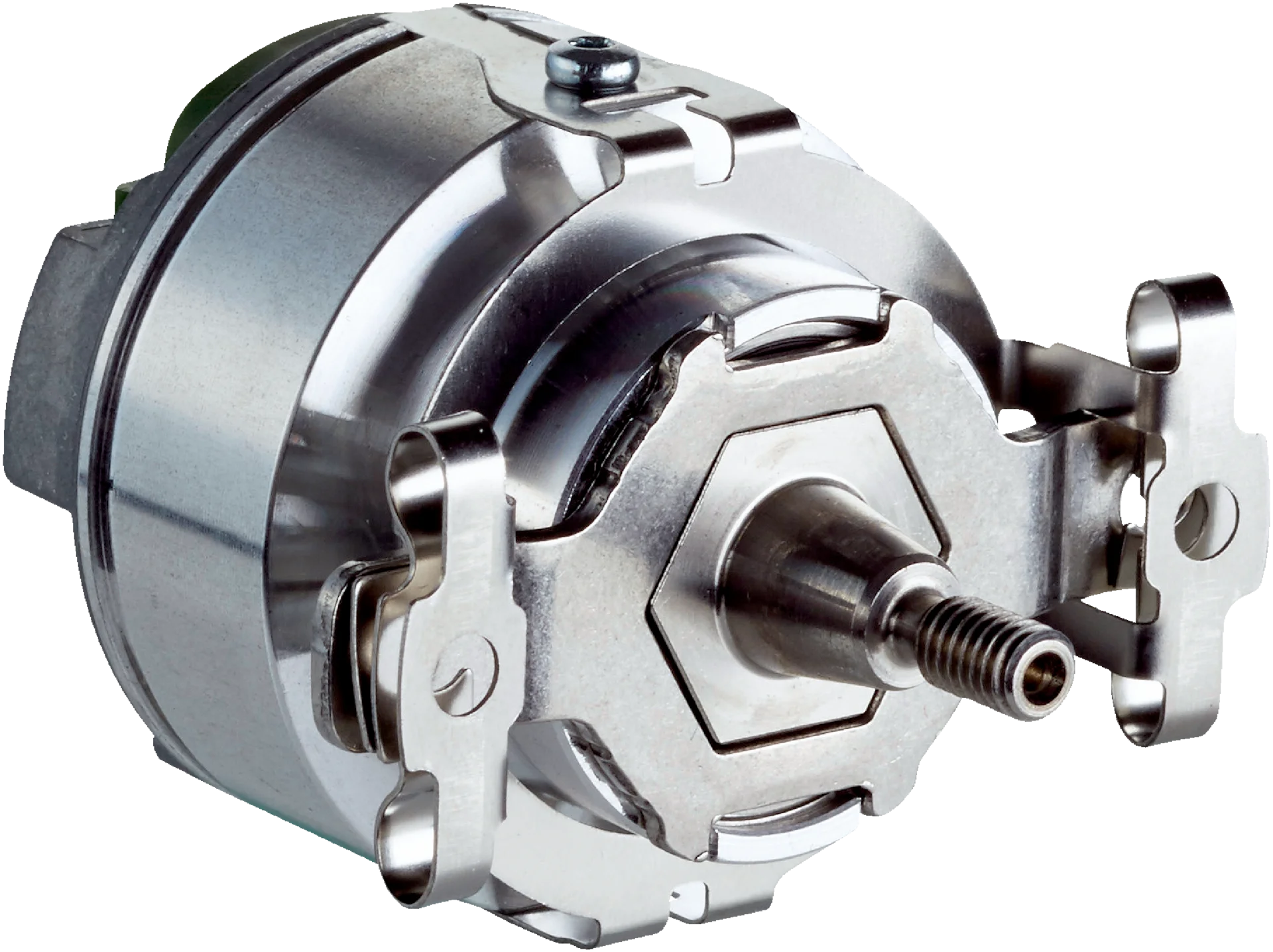

System sprzężenia zwrotnego silnika (1077421) serii SKS/SKM36 - SICK

Name: System sprzężenia zwrotnego silnika (1077421) serii SKS/SKM36 - SICK
Brand: SICK
SKU: OC-SICK012940
Price: 1488.08 PLN
Availability: InStock

SKU: OC-SICK012940

Producent: SICK

Cena netto/szt. 1 488,08 zł

1 830,34 zł brutto/szt.

1 488,08 zł netto

szt.

Produkt: Dostępny

Tylko na zamówienie

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - System sprzężenia zwrotnego silnika (1077421) serii SKS/SKM36 - SICK

Cechy

Produkt specjalny	✔
Cecha wyróżniająca	Ceramiczne łożysko kulkowe ¹⁾

¹⁾ W przypadku wysokich temperatur oraz dużych obciążeń związanych z udarami i drganiami, enkodery z łożyskami hybrydowymi, w przeciwieństwie do łożysk stalowych, mogą cechować się mniejszą dostępnością eksploatacyjną. Użytkownik musi przeprowadzić odpowiednie testy.

Charakterystyka bezpieczeństwa technicznego

MTTF _D (średni czas do niebezpiecznej awarii)

210 lat(a) (EN ISO 13849) ¹⁾

¹⁾ W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.

Wydajność

Liczba okresów Sinus/Cosinus na obrót	128
Liczba bezwzględnie rejestrowanych obrotów	1
Łączna liczba kroków	4.096
Krok pomiarowy	2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit
Nieliniowość różnicowa	± 80 ″, Granice błędów analizy sygnałów Sinus/Cosinus
Nieliniowość różnicowa	± 40 ″, Nieliniowość w jednym okresie Sinus/Cosinus
Robocza prędkość obrotowa	≤ 12.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej
Dostępny zakres pamięci	1.792 Byte
Dokładność systemu	± 120 ″

Interfejsy

Kodowanie wartości bezwzględnej	Binarny
Przebieg kodu	Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy), Przy obrocie wałka w prawo, patrząc w kierunku „A” (patrz rysunek wymiarowy)
Interfejs komunikacyjny	HIPERFACE ^®

Dane elektryczne

Typ przyłącza	Wtyk, 8 pinów, promieniowe
Napięcie zasilające	7 V DC ... 12 V DC
Zalecane napięcie zasilające	8 V DC
Pobór prądu	60 mA ¹⁾
Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus	≤ 65 kHz

¹⁾ Bez obciążenia.

Dane mechaniczne

Wykonanie wałka	Wałek stożkowy
Rodzaj kołnierza/wspornik antyrotacyjny	Blaszana podstawa montażowa
Wymiary	Patrz rysunek wymiarowy
Masa	≤ 0,07 kg
Moment bezwładności wirnika	4,5 gcm²
Prędkość obrotowa pracy	12.000 U/min
Przyspieszenie kątowe	≤ 500.000 rad/s²
Moment obrotowy roboczy	0,2 Ncm
Moment rozruchowy	+ 0,3 Ncm
Dopuszczalny statyczny przesuw wałka	± 0,1 mm, - 0,4 mm, + 0,2 mm promieniowe, osiowe, osiowe
Dopuszczalny dynamiczny przesuw wałka	± 0,05 mm promieniowe ± 0,1 mm osiowe
Trwałość użytkowa łożysk kulkowych	3,6 x 10 ⁹ obrotów

Dane dotyczące otoczenia

Zakres temperatury roboczej	–20 °C ... +110 °C
Zakres temperatur przechowywania	–40 °C ... +125 °C, bez opakowania
Względna wilgotność powietrza/kondensacja wilgoci	90 %, Roszenie niedopuszczalne
Odporność na wstrząsy	100 g, 6 ms, 6 ms (wg EN 60068-2-27)
Zakres częstotliwości odporności na drgania	30 g, 10 Hz ... 2.000 Hz (EN 60068-2-6)
EMC	Wg EN 61000-6-2 i EN 61000-6-3 ¹⁾
Stopień ochrony	IP50, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529)

¹⁾ Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego silnika jest zamontowany w obudowie przewodzącej prąd elektryczny, która jest połączona poprzez ekran przewodu z centralnym punktem uziemienia regulatora silnika. Również przyłącze GND (0 V) obwodu napięcia zasilającego jest tam połączone z uziemieniem. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔
Certyfikat EAC / DoC	✔

Klasyfikacje

ECLASS 5.0	27270590
ECLASS 5.1.4	27270590
ECLASS 6.0	27270590
ECLASS 6.2	27270590
ECLASS 7.0	27270590
ECLASS 8.0	27270590
ECLASS 8.1	27270590
ECLASS 9.0	27270590
ECLASS 10.0	27273805
ECLASS 11.0	27273901
ECLASS 12.0	27273901
ETIM 5.0	EC001486
ETIM 6.0	EC001486
ETIM 7.0	EC001486
ETIM 8.0	EC001486
UNSPSC 16.0901	41112113
