Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 20, resist NRII, precyzyjna dokładność, KSA-020-SNS-P-MA-AK (R204580232) - Bosch-Rexroth

Szyna kulkowa z Resist NRII jest odporna na korozję i wysoce precyzyjna. Wyróżnia się następującymi cechami produktowymi: Wielkość 20 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali odpornej na korozję zgodnie z DIN 10088 Mocowanie MA: Mocowanie śrubami od góry Pokrywa AK: Zatyczki ochronne z tworzywa sztucznego Precyzyjna klasa dokładności Liczba sekcji: 2 Szyna w standardowej wersji

Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Przykręcane śrubami od góry, z zatyczkami ochronnymi z tworzywa sztucznego
Szyna kulkowa oraz wszystkie elementy stalowe wykonane ze stali odpornej na korozję zgodnie z DIN EN 10088
Nie jest wymagana przestrzeń montażowa po stronie czołowej
Przestrzegać wskazówek dotyczących montażu! Prosimy przesłać zapytanie o "Instrukcję montażu prowadnic szynowych kulkowych".

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	20
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Zatyczki ochronne z tworzywa sztucznego
Maksymalna długość Lmax [mm]	3836.0
Minimalna długość Lmin [mm]	80.0
Liczba otworów nB	64
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	2.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	60

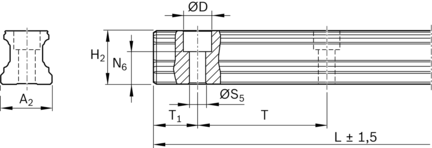

Wymiar A2 [mm]	20
Wymiar D [mm]	9.4
Wymiar H2 bez pokrywy taśmowej [mm]	20.55
Wymiar N6 [mm]	13.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	6
Wymiar T [mm]	60
Wymiar T1 maks. [mm]	50
Wymiar T1 min [mm]	10
Wymiar T1 s [mm]	28
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
