Transmiter ciśnienia z płaską celką pomiarową PL-160-REA12-A-DKG/US/ / (PL1512) - IFM

SKU: OC-IFM014438 MPN: PL1512
Producent: IFM
Cena netto/szt. 1 407,15 zł
1 730,79 zł brutto/szt.
Transmiter ciśnienia z płaską celką pomiarową PL-160-REA12-A-DKG/US/ / (PL1512) - IFM
1 407,15 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Transmiter ciśnienia z płaską celką pomiarową PL-160-REA12-A-DKG/US/ / (PL1512) - IFM

  • Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
  • Znaczna odporność na wstrząsy i drgania
  • Doskonała powtarzalność i niewielki błąd liniowości
  • Niewielka i wytrzymała obudowa ze stali nierdzewnej do użytku w ograniczonej przestrzeni
  • Zintegrowany pomiar temperatury przez IO-Link
  • Dokładne wyjście analogowe i wygodna komunikacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 1; Liczba wyjść analogowych: 1
Zakres pomiarowy
0...160 bar0...2320 psi0...16 MPa
Przyłącze procesowepołączenie gwintowane G 1/2 gwint zewnętrzny

Aplikacja

Konstrukcjastyki pozłacane
Element pomiarowyceramiczno-pojemnościowe celki pomiarowe
Monitoring temperaturytak
Aplikacjamontaż zabudowany zastosowania przemysłowe; do aplikacji przemysłowych
MediaMedia lepkie i zawiesiny; Ciecze; inne media dostępne na zamówienie
Temperatura medium[°C]-25...110; (Montaż zabudowany bez przecieków z uszczelnieniem metal-na-metal. Aby sprawdzić dopuszczalne temperatury dla innych uszczelnień proszę sprawdzić materiały uszczelek w dziale “Akcesoria”)
Minimalne ciśnienie niszczące
640 bar9280 psi64 MPa
Wytrzymałość na ciśnienie
400 bar5800 psi40 MPa
Odporność na podciśnienie[mbar]-1000
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]9,6...30 DC
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Zintegrowana funkcja Watchdogtak
2-przewodowy
Pobór prądu[mA]3,5...21,5
Czas rozruchu[s]< 1
3-przewodowy
Pobór prądu[mA]< 30
Czas rozruchu[s]< 0,5

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 1; Liczba wyjść analogowych: 1

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał analogowy; IO-Link
Liczba wyjść binarnych1; (IO-Link)
Liczba wyjść analogowych1
Analogowe wyjście prądowe[mA]4...20; (skalowany; 1:5)
Maks. obciążenie[Ω](Ub - 9,6 V) / 21,5 mA; 670 Ω (Ub = 24 V)
Zabezpieczenie przed zwarciemtak
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
0...160 bar0...2320 psi0...16 MPa
Wyjście analogowe / dolna wartość
0...128 bar0...1856 psi0...12,8 MPa
Wyjście analogowe / górna wartość
32...160 bar464...2321 psi3,2...16 MPa
W krokach co
0,02 bar2 psi0,002 MPa
Ustawienia fabryczne
ASP = 0,0 barAEP = 160 bar
Monitoring temperatury
Zakres pomiarowy
-25...110 °C-13...230 °F

Dokładność / odchylenie

Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1)
Odchyłka od charakterystyki[% zakresu]< ± 0,5; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1)
Odchylenie liniowości[% zakresu]< ± 0,15; (Turn down 1:1)
Odchylenie histerezy[% zakresu]< ± 0,15; (Turn down 1:1)
Stabilność długotrwała[% zakresu]< ± 0,1; (Turn down 1:1; na rok)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,1 (-25...85 °C)< ± 0,3 (85...110 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,1 (-25...85 °C)< ± 0,3 (85...110 °C)
Monitoring temperatury
Dokładność[K]± 2.5 K + (0.045 x (temperatura otoczenia - temperatura średnia))

Czasy reakcji

Tłumienie wartości procesowej dAP[s]0...99,9
Tłumienie wyjścia analogowego dAA[s]0...99,9
2-przewodowy
Czas odpowiedzi skokowej wyjścia analogowego[ms]12
3-przewodowy
Czas odpowiedzi skokowej wyjścia analogowego[ms]3
Monitoring temperatury
Odpowiedź dynamiczna T05 / T09[s]< 10 / < 25; (DIN EN 60751 woda; > 0,9 m/s)

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.1
Norma SDCIIEC 61131-9
Profil
Common - I&DIdentification and Diagnosis
FunctionMeasurement data, standard resolution
SIO trybnie
Wymagany typ portu masteraA; (dla niepodłączonego pinu 2 : B)
Min.czas cyklu procesu[ms]3,5
Rozdzielczość IO-Link - ciśnienie[bar]0,02
Temperatura rozdzielczości IO-Link[K]0,2
Dane procesowe IO-Link (cykliczne)
Funkcjadługość bajtu
Ciśnienie16
temperatura16
status urządzenia4
Funkcje IO-Link (acykliczne)nazwa przypisana do aplikacji; temperatura wewnętrzna
Obsługiwane DeviceID
Typ działaniaDeviceID
default1435

Warunki pracy

Temperatura otoczenia[°C]-25...90
Temperatura składowania[°C]-40...100
OchronaIP 67; IP 68; IP 69

Testy / dopuszczenia

EMC
DIN EN 61326-1
Odporność na wstrząsy
DIN EN 60068-2-2750 g (11 ms)
Odporność na wibracje
DIN EN 60068-2-620 g (10...2000 Hz)
MTTF[lata]427
Oprogramowanie wbudowane w cenie produktutak
Dopuszczenie UL
Typ obudowyType 1
Dopuszczenie UL numerJ053
Numer ULE174189

Dane mechaniczne

Waga[g]114,15
Obudowacylindryczna

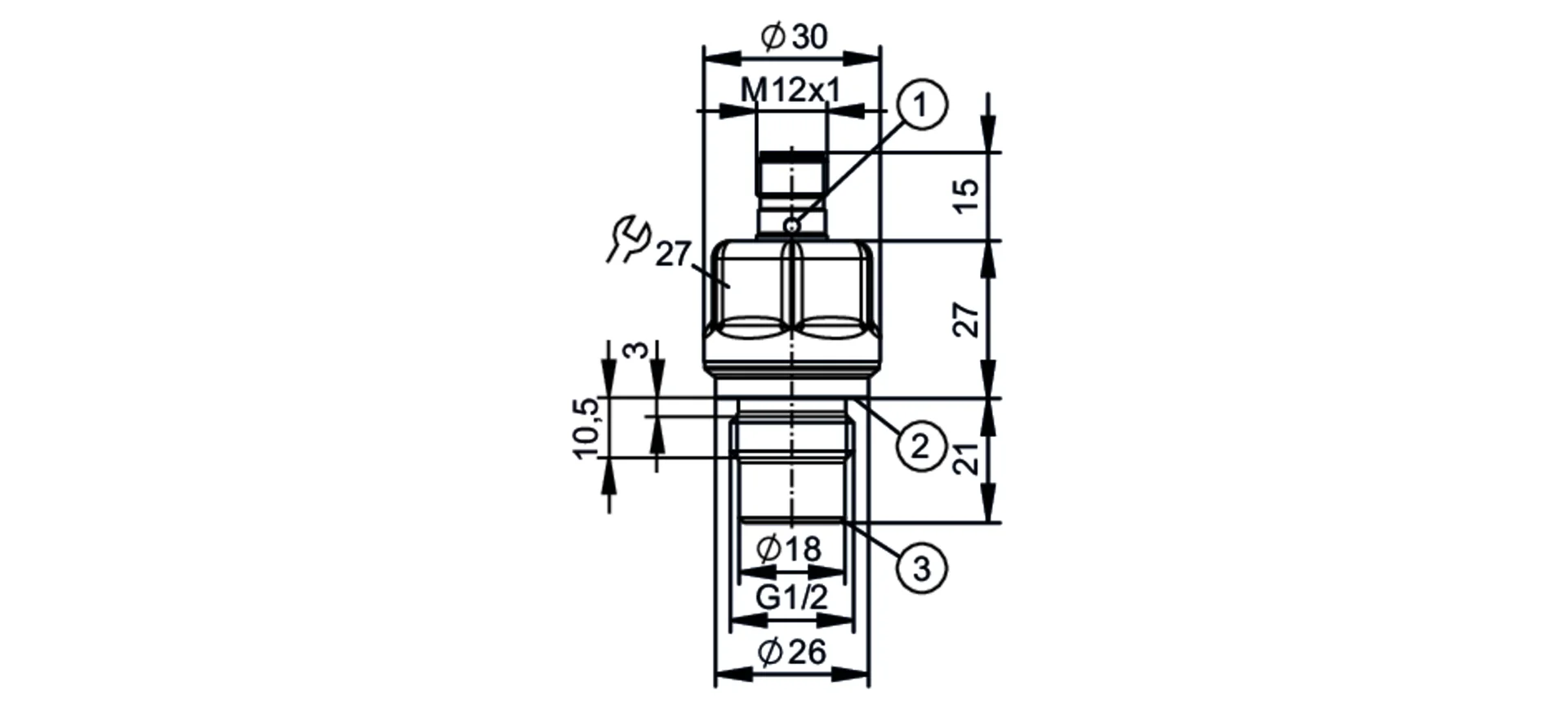

Wymiary[mm]Ø 30 / L = 63
Materiałstal kwasoodporna (1.4435 / 316L); stal nierdzewna (1.4404 / 316L); PA; PTFE; FKM
Materiały części w kontakcie z mediumstal kwasoodporna (1.4435 / 316L); Al2O3 (ceramika) charakterystyka powierzchniowa: Ra < 0,4 / Rz 4; PTFE; (FKM dla uszczelnienia zgodnego z DIN EN ISO 1179-2, patrz instrukcja obsługi)
Min. liczba cykli ciśnienia100 milionów
Moment dokręcający[Nm]25
Przyłącze procesowepołączenie gwintowane G 1/2 gwint zewnętrzny

Wyświetlacze / elementy robocze

Wyświetlacz
status pracy2 LED, kolor zielony

Akcesoria

Dostarczane elementy
Uszczelka: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
Akcesoria (opcjonalne)
Uszczelka: G1/2, FKM DIN EN ISO1179-2 (-15...110°C), E30492
Uszczelka: G1/2, EPDM DIN EN ISO1179-2 (-25...110°C), E30451
Uszczelka: G1/2, FFKM DIN EN ISO1179-2 (-5...110°C), E30513

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A; Styki: pozłacane

Parametry techniczne - Transmiter ciśnienia z płaską celką pomiarową PL-160-REA12-A-DKG/US/ / (PL1512) - IFM

Nr kat.
OC-IFM014438

Pliki do pobrania - Transmiter ciśnienia z płaską celką pomiarową PL-160-REA12-A-DKG/US/ / (PL1512) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
