Transmiter ciśnienia z płaską celką pomiarową PL-400-SEG14-A-ZVG/US/ /w (PL5400) - IFM
SKU: OC-IFM014455
MPN: PL5400
Producent:
IFM
Cena netto/szt.
1 278,00 zł
1 571,94 zł
brutto/szt.
.png)
Opis produktu - Transmiter ciśnienia z płaską celką pomiarową PL-400-SEG14-A-ZVG/US/ /w (PL5400) - IFM
- Niezawodne wykrywanie ciśnienia w układzie w zastosowaniach przemysłowych i mobilnych
- Znaczna odporność na wstrząsy i drgania
- Doskonała powtarzalność i niewielki błąd liniowości
- Niewielka i wytrzymała obudowa ze stali nierdzewnej do użytku w ograniczonej przestrzeni
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | |||
| Zakres pomiarowy |
| |||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny |
Aplikacja
| Element pomiarowy | cienkowarstwowe celki pomiarowe z techniką uszczelnienia membrany | |||
| Aplikacja | montaż zabudowany zastosowania przemysłowe; do aplikacji przemysłowych | |||
| Media | Media lepkie i zawiesiny; ciecze i gazy | |||
| Temperatura medium[°C] | -20...90 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Uwaga dot. przeciążalności |
| |||
| Odporność na podciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 8,5...36 DC |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 0,1 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | (Ub – 8,5 V) / 21,5 mA; @8,5V= 0 Ω; @12V max. 160 Ω; @24V max. 720 Ω |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < ± 0,05; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,5; (uwzględnia nieliniowość, histerezę, powtarzalność oraz błędy wynikające z zakresu i ustawienia zera) |
| Odchylenie liniowości[% zakresu] | < ± 0,1 (BFSL) / < ± 0,2 (LS) |
| Odchylenie histerezy[% zakresu] | < ± 0,2 |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (na 6 miesiecy) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < 0,2 (-25...90 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < 0,15 (-25...90 °C) |
Czasy reakcji
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 2 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...90 |
| Temperatura składowania[°C] | -25...100 |
| Ochrona | IP 67; IP 69K |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 787 | ||||
| Dopuszczenie UL |
|
Dane mechaniczne
| Waga[g] | 64,6 |
| Obudowa | cylindryczna |

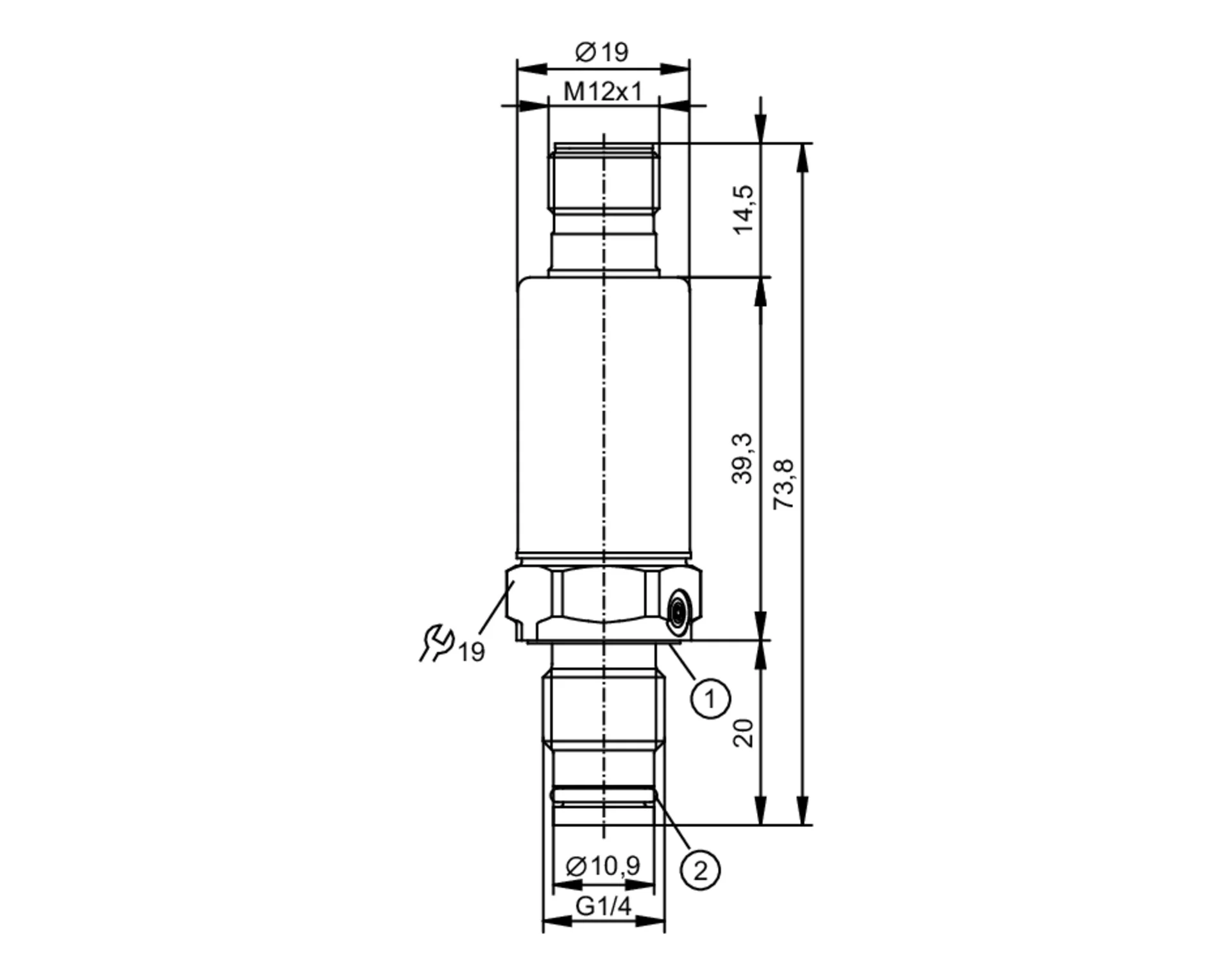

| Wymiary[mm] | Ø 19 / L = 73,8 |
| Materiał | stal nierdzewna 1.4542 (17-4 PH / 630); stal nierdzewna (1.4404 / 316L); PEI |
| Materiały części w kontakcie z medium | stal nierdzewna 1.4542 (17-4 PH / 630); stal kwasoodporna (1.4435 / 316L); FKM |
| Min. liczba cykli ciśnienia | 60 milionów; (przy 1,2-krotnym ciśnieniu nominalnym) |
| Moment dokręcający[Nm] | 25...35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny |
| Uszczelnienie przyłącza procesowego | FKM |
| Wypełnienie separatora | NEOBEE (klasa spożywcza, zgodna z FDA) |
Akcesoria
| Dostarczane elementy |
| ||||||
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Transmiter ciśnienia z płaską celką pomiarową PL-400-SEG14-A-ZVG/US/ /w (PL5400) - IFM
Nr kat.
OC-IFM014455
Pliki do pobrania - Transmiter ciśnienia z płaską celką pomiarową PL-400-SEG14-A-ZVG/US/ /w (PL5400) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
