Transmiter ciśnienia z płaską celką pomiarową PM-,25BREA01-E-ZVG/US (PY1708) - IFM
SKU: OC-IFM015305
MPN: PY1708
Producent:
IFM
Cena netto/szt.
2 374,20 zł
2 920,27 zł
brutto/szt.
.png)
Opis produktu - Transmiter ciśnienia z płaską celką pomiarową PM-,25BREA01-E-ZVG/US (PY1708) - IFM
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w przemyśle spożywczym
- Higieniczna, płaska konstrukcja
- Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
- Duża odporność na temperaturę i wysoka klasa ochrony
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||||
| Zakres pomiarowy |
| ||||
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny |
Aplikacja
| Konstrukcja | styki pozłacane | |||
| Element pomiarowy | ceramiczno-pojemnościowe celki pomiarowe | |||
| Aplikacja | montaż zabudowany zastosowania przemysłowe | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | -25...80 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Odporność na podciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Zintegrowana funkcja Watchdog | tak |
| 2-przewodowy | |
|---|---|
| Pobór prądu[mA] | 3,5...21,5 |
| Czas rozruchu[s] | 1 |
| 3-przewodowy | |
|---|---|
| Pobór prądu[mA] | < 45 |
| Czas rozruchu[s] | 0,5 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 700; (Ub = 24 V; (Ub - 9 V) / 21.5 mA) |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Wyjście analogowe / dolna wartość |
| ||||
| Wyjście analogowe / górna wartość |
| ||||
| W krokach co |
| ||||
| Ustawienia fabryczne |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < ± 0,1; (z wahaniami temperatury < 10 K; Turn down 1:1) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,6; (liniowość, włącznie z histerezą i powtarzalnością, ustawianie wartości granicznej zgodnie z DIN EN IEC 62828-1) |
| Odchylenie liniowości[% zakresu] | < ± 0,5; (Turn down 1:1) |
| Odchylenie histerezy[% zakresu] | < ± 0,1; (Turn down 1:1) |
| Stabilność długotrwała[% zakresu] | < ± 0,1; (Turn down 1:1; na rok) |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | < ± 0,1; (0...70 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | < ± 0,4; (0...70 °C) |
Czasy reakcji
| Tłumienie wyjścia analogowego dAA[s] | 0...4 |
| 2-przewodowy | |
|---|---|
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 30 |
| 3-przewodowy | |
|---|---|
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 7 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67; IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 323 |
Dane mechaniczne
| Waga[g] | 279,4 |
| Obudowa | cylindryczna |

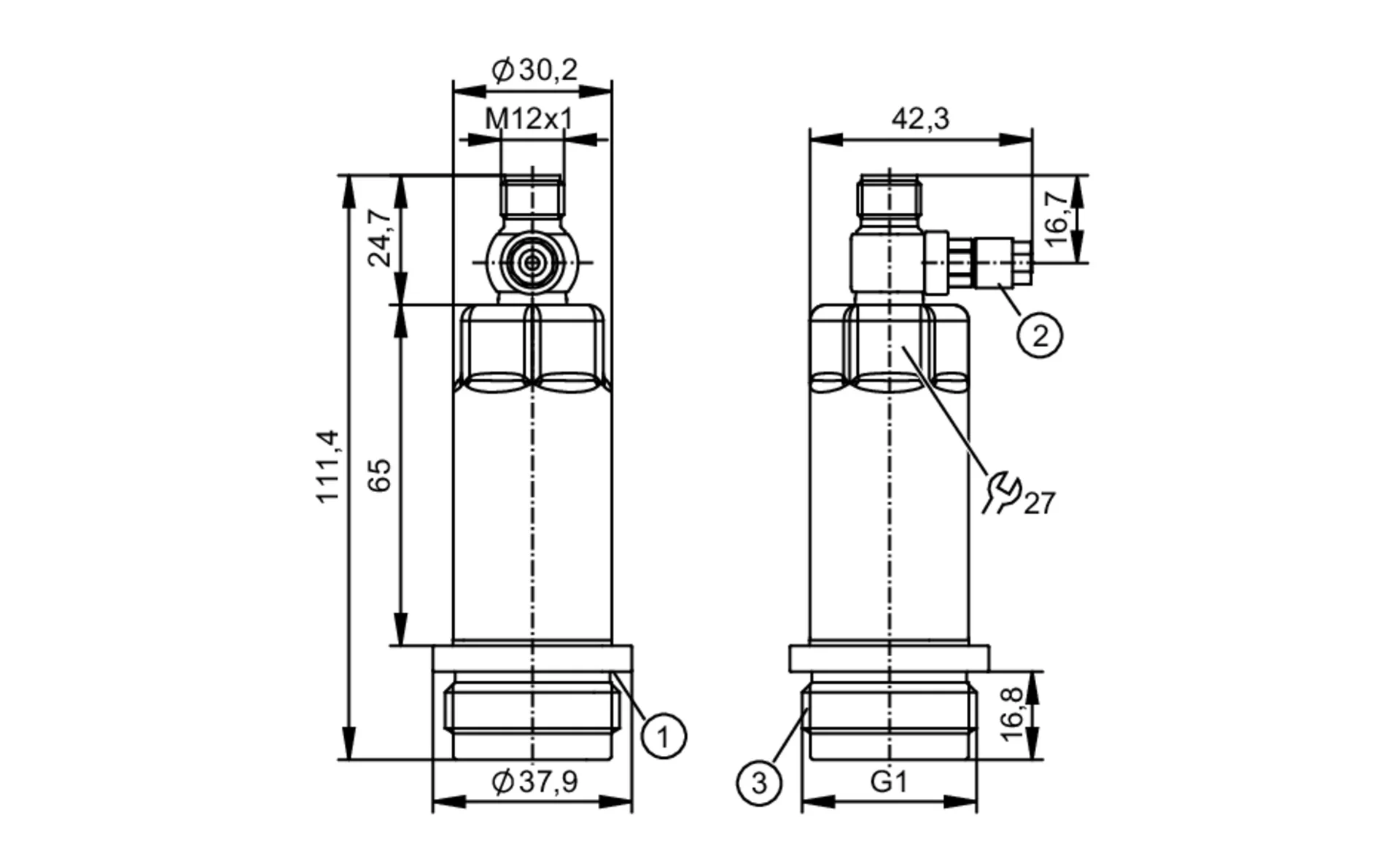

| Wymiary[mm] | Ø 30,2 / L = 111,4 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT; FKM; PTFE; mosiądz niklowany |
| Materiały części w kontakcie z medium | ceramika (96% Al2O3); FKM; stal nierdzewna (1.4404 / 316L) |
| Min. liczba cykli ciśnienia | 100 milionów |
| Moment dokręcający[Nm] | 35; (zalecany; W zależnosci od użytej pasty smarującej, uszczelnienia i ciśnienia.) |
| Przyłącze procesowe | połączenie gwintowane G 1 gwint zewnętrzny |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Transmiter ciśnienia z płaską celką pomiarową PM-,25BREA01-E-ZVG/US (PY1708) - IFM
Nr kat.
OC-IFM015305
Pliki do pobrania - Transmiter ciśnienia z płaską celką pomiarową PM-,25BREA01-E-ZVG/US (PY1708) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
